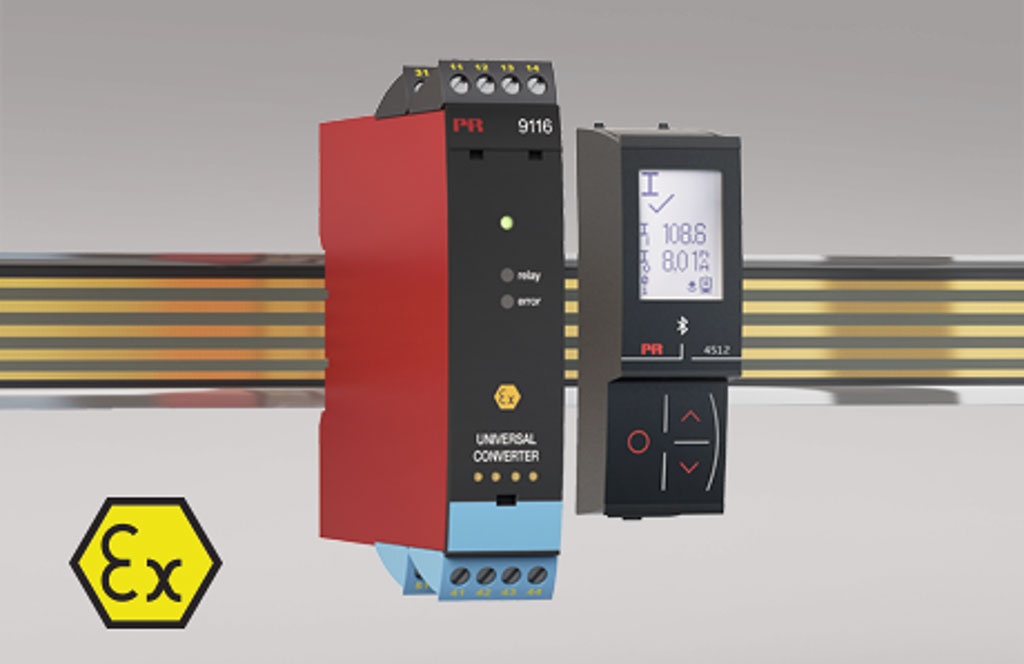

9116B は熱電対や RTD、ポテンショメータなどからのアナログ信号を変換し、2.6kV のアイソレーションを介して、4mA ～ 20mA や 0V ～ 5V などの信号で出力します。リレー出力も装備。当製品は船級認証を取得しており、振動に強く、耐環境性を重視した設計となっています。
特長
- 安全度水準 SIL2 に準拠
- ATEX/IECEx/FM/EAC の海外防爆認証取得（第二類危険場所：Zone 2/Class 1/Div 2）
- Zone 0 からの信号に対応
- 船級認証（DNV Marine: Stand. f. Certific. No. 2.4）
- アイソレーション 2.6 kVAC / 300 VAC
- アナログ出力（電流/電圧）およびリレー出力（状態を LED で確認可能）
- リレーは上/下限、ウィンドウ設定およびセンサ警報に対して遅延設定も可能
- センサエラー検出
- 高精度（設定されたスパンに対して 0.1 ％以内）
- EMC（電磁両立性）設定されたスパンに対して ±0.5% 以内
- 動作温度範囲 -20℃ ～ +60℃（保存温度範囲 -20℃ ～ +85℃）
- 別売の表示ユニットを取り付け可能 (4501 および Modbus 対応の 4511)
アプリケーション
- 石油化学はじめ各種プラントでの温度監視や計装機器のプロセス値の監視
- 船舶でのボイラー、エンジン、室温等の温度監視やレベル監視、警報
- 水処理、エネルギー、熱処理などの設備における温度監視やプロセス値監視
- FA 用途でのアナログ信号の伝送、２線式変換/伝送器の駆動

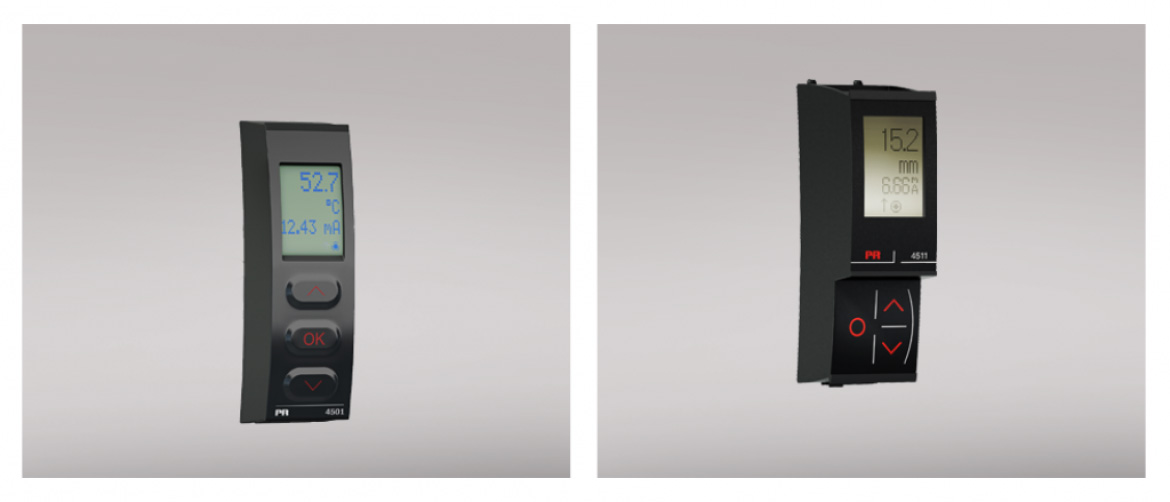

表示ユニットとの共用
同社の着脱可能な表示ユニット 4501 や 4511 (MODBUS 対応) を使用して、現場での設定変更やリキャリブレーション、シミュレーション、エラー内容確認が簡単に行えます。
SIL（安全度水準）について
SIL （Safety Integrity Level）は IEC 61508 で定義されている機能安全の規格です。 作動要求当たりの設計上の機能失敗平均確率によって等級が定められています。
国内防爆対応について
国内向け防爆対応には、別途申請が必要です。詳細については、WEB お問合せフォームから弊社のプロセス機器事業部までご相談ください。
