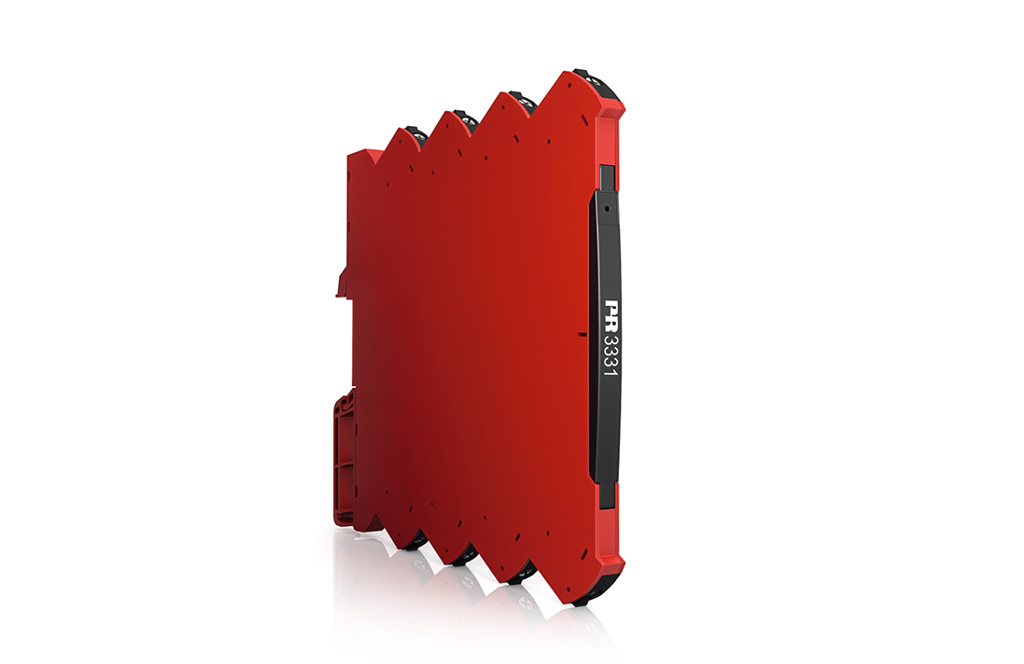

優れたノイズ耐性を持つ超薄型ループ電源駆動型温度トランスミッタ 3331

3331 は、プラントなどの計装システムにおいてスペース確保が難しい場面で威力を発揮する薄型信号変換器です。Pt100、熱電対 (J, K) 入力をアイソレーションし、4mA ～ 20mA 信号に変換出力します。振動に強く(船級認証取得)、ノイズ耐性に優れています。低消費電力により密着計装が可能。ループ電源駆動なので、電源配線を必要としません。センサエラー検出機能付。

3000 シリーズ

高速応答/低ドリフト/低消費の温度＆信号変換ソリューションです。わずか 6mm の厚さで、省スペースと高パフォーマンスを実現するラインアップを取り揃えております。

3000 シリーズの詳細

特長

わずか 6mm の超薄型
高精度: 0.1℃ または 0.05% 以内^※
ガルバニックアイソレーション 2.5kVAC
ループ電源は電圧 5.5VDC ～ 35VDC に対応
危険場所 Zone 2/Division 2 適合
船級認証取得
ノイズに強い：S/N 比 >60dB^※
EMCイミュニティ <±0.5%^※
耐振動性：IEC60068-2-6:2007 準拠

^※ 設定されたスパンに対して

認証

EMC	EN 61326-1
LVD	EN 61010-1
ATEX	KEMA 10ATEX0147 X
IECEx	KEM 10.0068X
FM	3041043-C
DNV Marine	Stand. f. Certific. No. 2.4
GL	V1-7-2
GOST R	Yes
UL	UL 61010-1

仕様

供給電圧	8.0VDC ～ 35VDC
電圧降下	8.0VDC
最大消費電力	1W
稼働中絶縁電圧	300VAC/250VAC (I.S.)
仕様範囲	-25°C to +70°C
保存温度	-40°C to +85°C
相対湿度	< 95% RH (non-cond.)
保護段級	IP20
寸法 (高x幅x深)	113mm x 6.1mm x 115mm
重量	約70g
DIN レールタイプ	DIN EN 60715 - 35 mm
ワイヤーサイズ	0.13 x 2.5mm2 / AWG26 ～ AWG12 撚り線
