●スプリングコンタクト/スプリングコネクタ (POGO Pin) ●PCB コネクタ ●DIL ソケット ●PGA/BGA/PLCC ソケット ●ダブルサイド フローティングマウント コンタクト ●コンタクト
PRECI-DIP 社は、1976年 Durtal 社としてスタートし、2006 年に現在の PRECI-DIP 社へ社名変更しながら、35 年間一貫して、スプリングコネクタを 始めとした製品を自社内で設計から生産まで行っています。精密機械で世界から優れた評価のある、スイスの精密さ、品質を維持しながら近年では、 カスタム製品にも注力し、幅広い範囲でお客様のご要求にお応えしています。
会社情報
設立 | 1976年 |
---|---|
本社所在地 | スイス ドレモン |
工場所在地 | 同上 |
メーカーサイト | https://www.precidip.com |
取り扱い製品
![スプリングコンタクト/コネクタ(POGO-Pin)の写真 スプリングコンタクト/コネクタ(POGO-Pin)の写真](/files/components/preci-dip/preci-dip_spring-contacts-connectors.jpg)

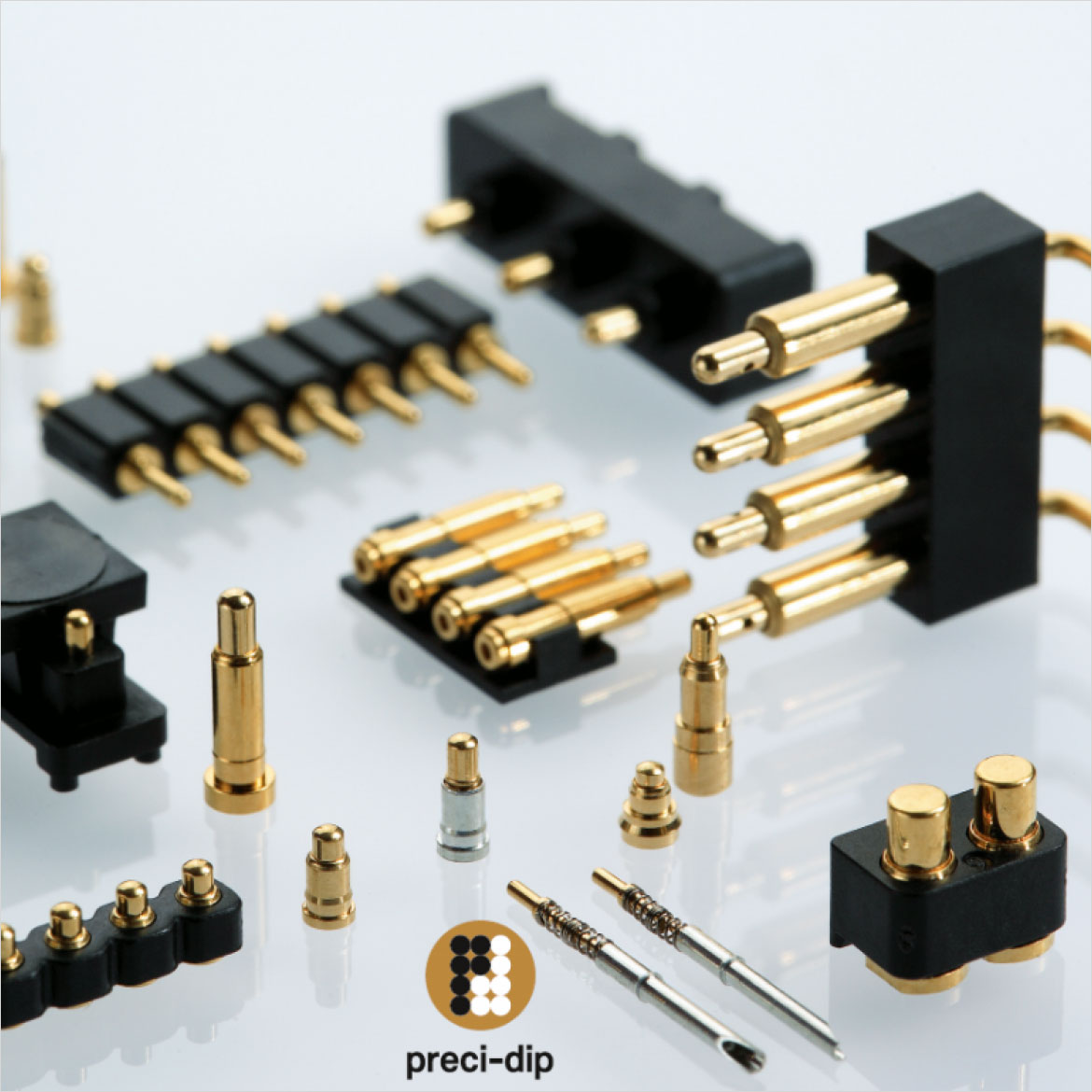

スプリングコンタクト/コネクタ(POGO-Pin)
スプリングコンタクトはコンタクトボディ/バレル、ピストン、およびらせん状に圧縮されたスプリングで構成されています。 使用用途は主に基板間を省スペースで接続する事が可能なコンタクトであり、別名ポゴピンと呼ばれるコンタクトです。
また、樹脂成型のハウジングと組合わせる事でコネクタとして使用することができ、仕様に応じたカスタムハウジングの提供も 可能です。電気的な接続は、固定されたフラットな端子を持ったパッドコネクタ又は基板に設けた電極パッドにより行われます。
![ダブルサイド フローティングマウント コンタクトのイメージ ダブルサイド フローティングマウント コンタクトのイメージ](/files/components/preci-dip/preci-dip_spring-contact-principle.jpg)

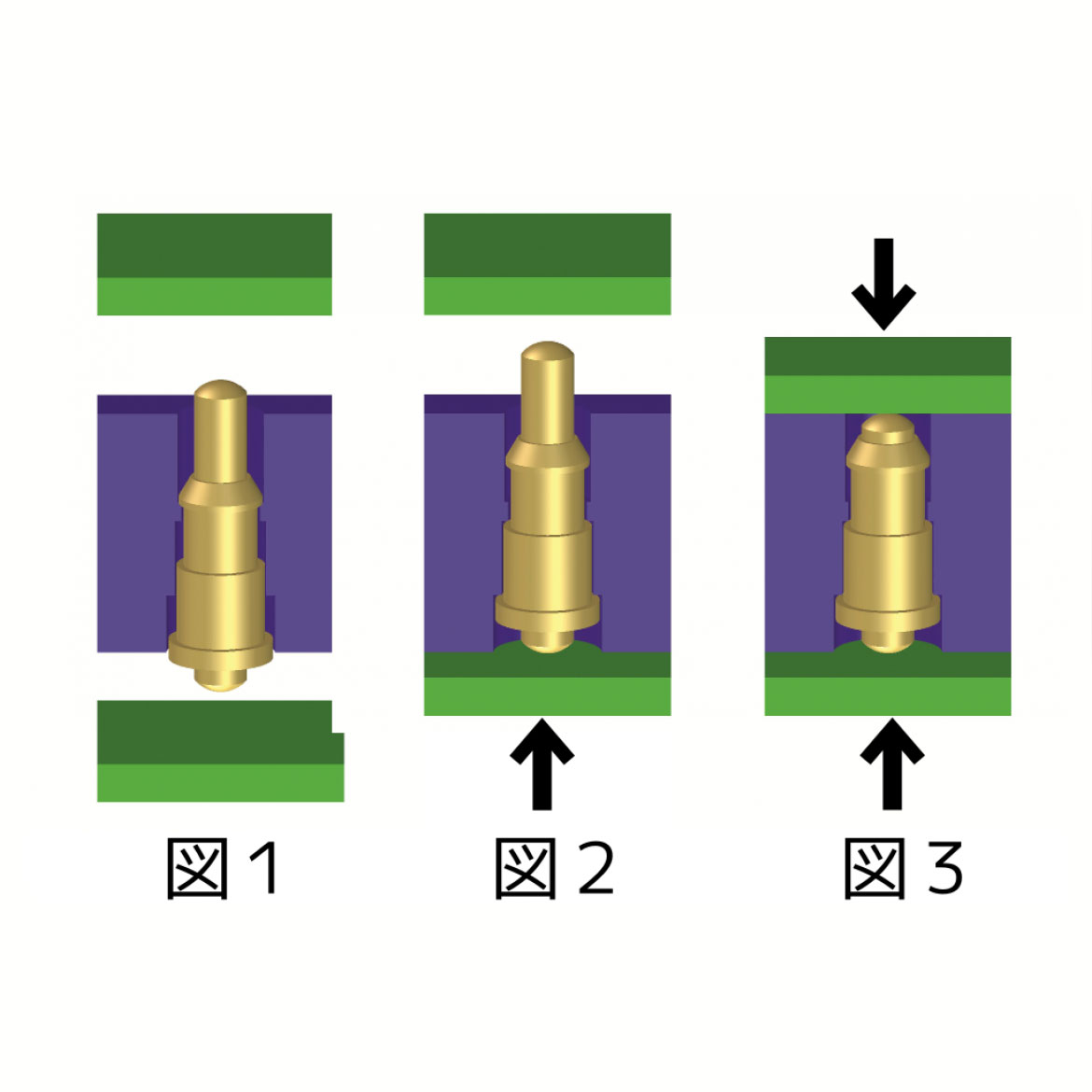

ダブルサイド フローティングマウント コンタクト
ダブルサイド フローティングマウント コンタクトのスプリング接続コンタクトを使用すると、両面圧力接続による ソルダーレス接続を行うことはできます(右図を参照)。
動作原理
第1接続面(下面)がスプリングコンタクトの一端に接続(図2)
第2接続面(上面)でスプリングコンタクトが動き、上下間の接続面で自己調整するため、 上下間の接続圧は同等になる(図3)
![PCB コネクタ製品の写真 PCB コネクタ製品の写真](/files/components/preci-dip/preci-dip_pcb-connectors.jpg)

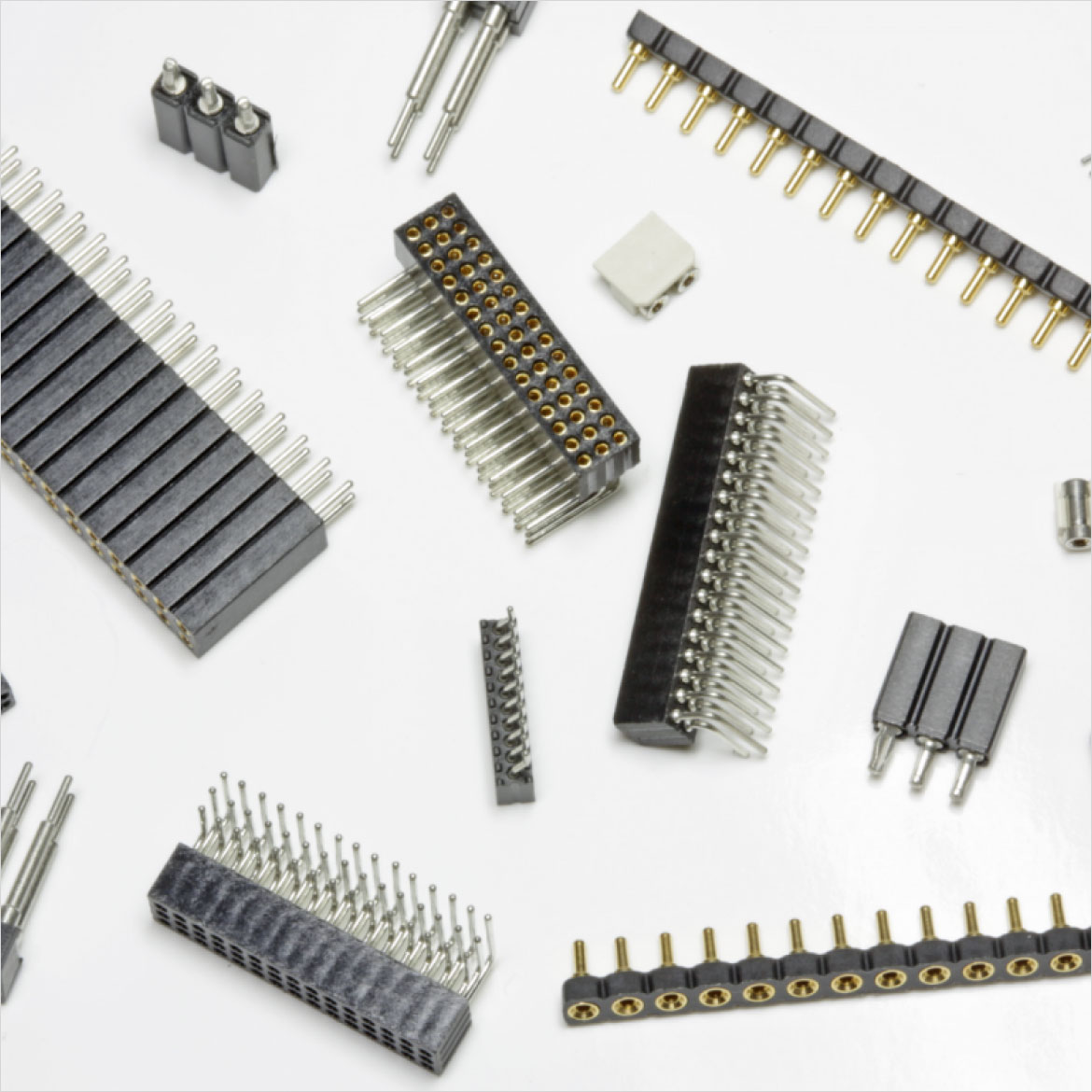

PCB コネクタ
- コネクタスタイル
- ソケットコネクタ: 1列, 2列, 3列, 4列
- ピンコネクタ: 1列, 2列, 3列
- 平ピンコネクタ: 1列, 2列, 3列
- ヘッダー/ジャンパー: 2列
- コンタクトピッチ: 1mm, 1.27mm, 2mm, 2.54mm
- 定格電流: 1A ~ 3A
- 最大定格電圧: AC100Vrms/DC150V (2.54㎜ ピッチ)
- 端子スタイル: 半田、SMT、press-fit、ワイヤラップ
![DIL ソケット製品の写真 DIL ソケット製品の写真](/files/components/preci-dip/preci-dip_dil-sockets.jpg)

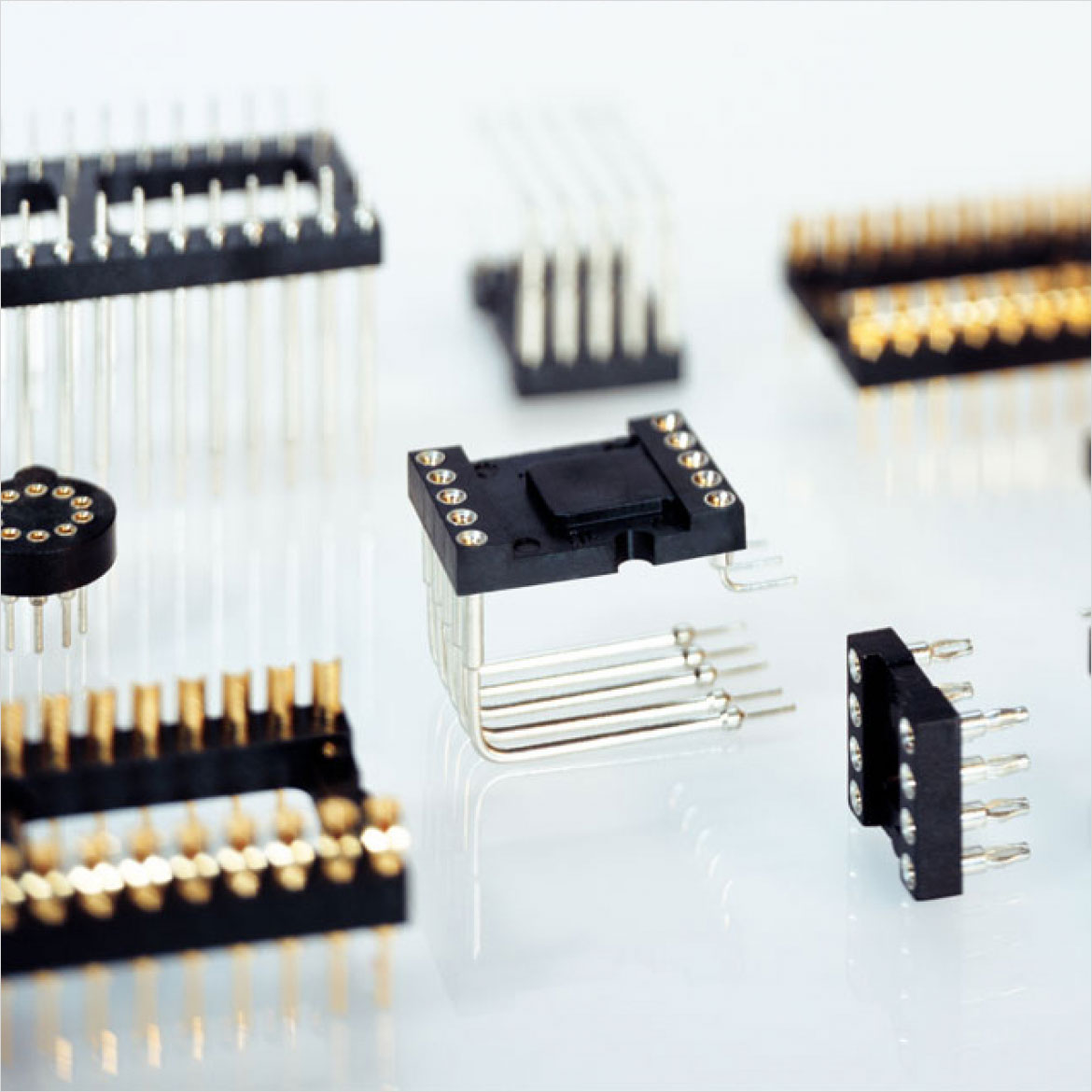

DIL ソケット
- コネクタスタイル: ソケット、ヘッダ―
- コンタクトピッチ: 1.778mm, 2.54mm, 2.54mm(千鳥)
- 定格電流: 1A
- 最大定格電圧: AC100Vrms/DC150V(2.54㎜ピッチ)
- 端子スタイル: 半田、SMT、press-fit、ワイヤラップ
![PGA/BGA/PLCC ソケット製品の写真](/files/components/preci-dip/preci-dip_pga-bga-plcc-sockets.jpg)

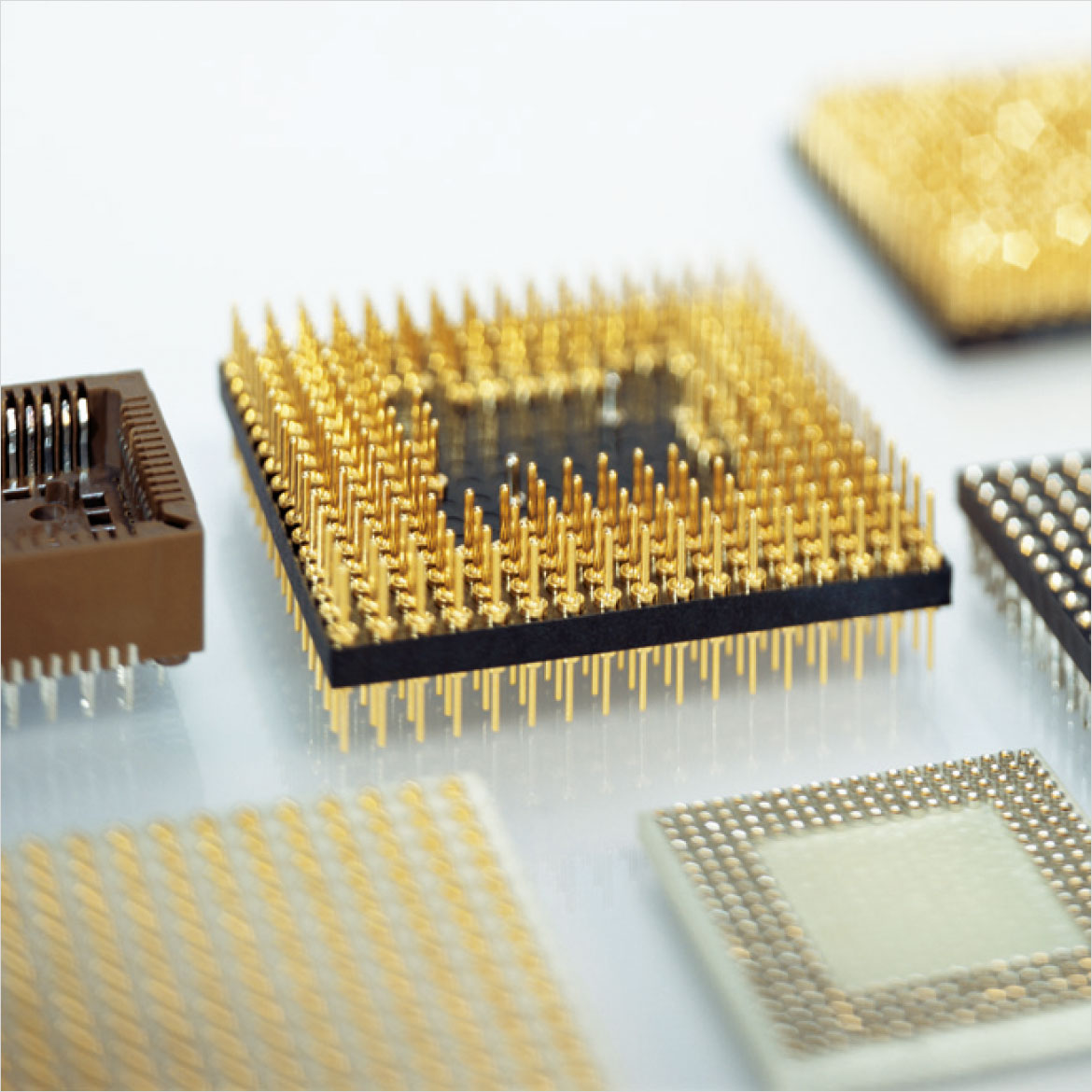

PGA/BGA/PLCC ソケット
- コンタクトピッチ
- 1.27mm, 2.54mm (PGA)
- 1.00mm, 1.27mm (BGA)
- 定格電流: 1A
- 最大定格電圧: AC100Vrms/DC150V (2.54㎜ピッチ)
- 端子スタイル: 半田、SMT、press-fit
環境情報
PRECI-DIP 社製品は全製品 Pb フリー化・RoHS 指令に対応しております。
