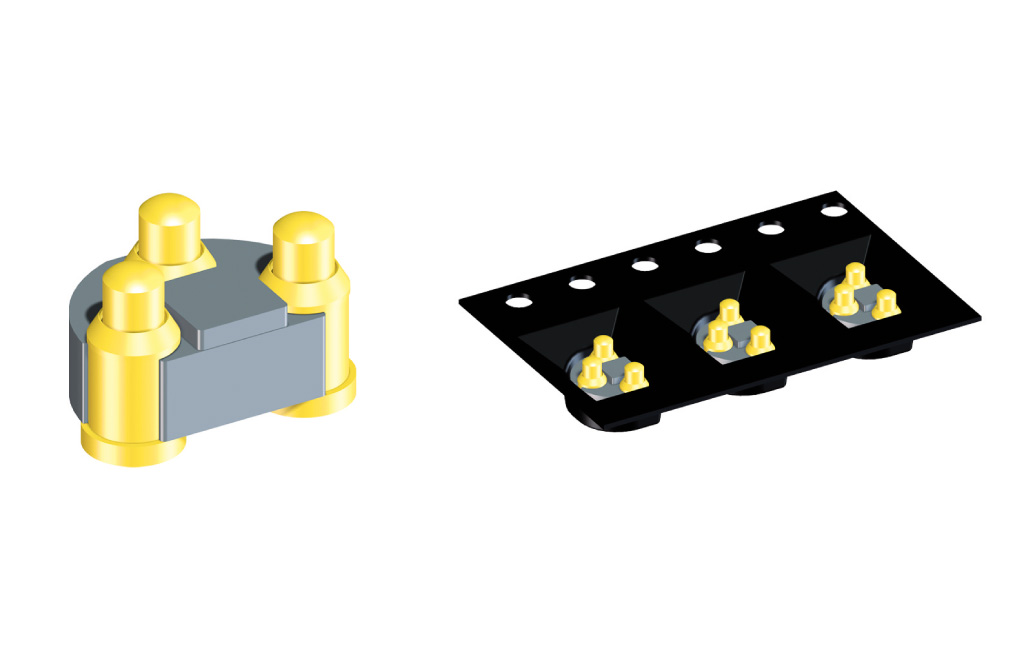

PRECI-DIP 社は、基板の有効スペースを最大限に使用できる低背型 3.5mm 高の基板間接続用スプリングコンタクト内蔵コネクタを開発しリリースしました。本コネクタは、近年高密度実装化が必要とされるモバイル機器を始めとする高周波アンテナ部分の接続用として使用されてきたシールドフィンガーや同軸コネクタからの置き換えを可能にします。
特長
- 定格電圧：AC100Vrms/DC150V
- 動作電流：Max. 1A (1pin あたり)
- 接触抵抗：Max. 10mΩ
- 絶縁抵抗：Min. 10,000MΩ
- 絶縁耐圧：AC 500Vrms
- 動作温度範囲：-55 ～ +85℃
- 最大ストローク：1.0mm
- スプリング力：初期 0.2N, 半ストロークにおいて 0.7N
- 機械的寿命：50,000 サイクル
アプリケーション
- 基板間の信号接続
- モバイル機器
- M2M
- 高周波,アンテナ部分接続 (最大 3GHz)
資料ダウンロード
高周波接続用スプリングコネクタ カタログ（英文）PDF － 731.31 KB
注文情報
| 品番 | 9PM-SS-0003-02-248 |
|---|---|
| パッケージング | Tape ＆ Reel (2,400 pcs/reel 12,000 pcs/box) |
