6mm Fixed Loop Isolator/Repeater With Dual Output 3108

幅 6mm の薄型スプリッタ 3108：4 ～ 20mA 信号を絶縁し、２出力に分離

　
スプリッタ
薄型
アナログ信号絶縁
高速応答
高絶縁耐圧

3108 は 4 ～ 20mA のアナログ信号を互いに絶縁された2系統の信号に変換できるスプリッタです。入力/出力１/出力２/電源間すべてを絶縁（2.5kVAC のガルバニック絶縁）することによりサージを抑制し、過渡現象やノイズから制御システムを保護します。パワーレールまたはコネクタからの 24VDC（±30％）電源で動作します。薄型（幅 6mm）、低消費（最大消費電力 0.48W）で、コストパフォーマンスにも優れています。

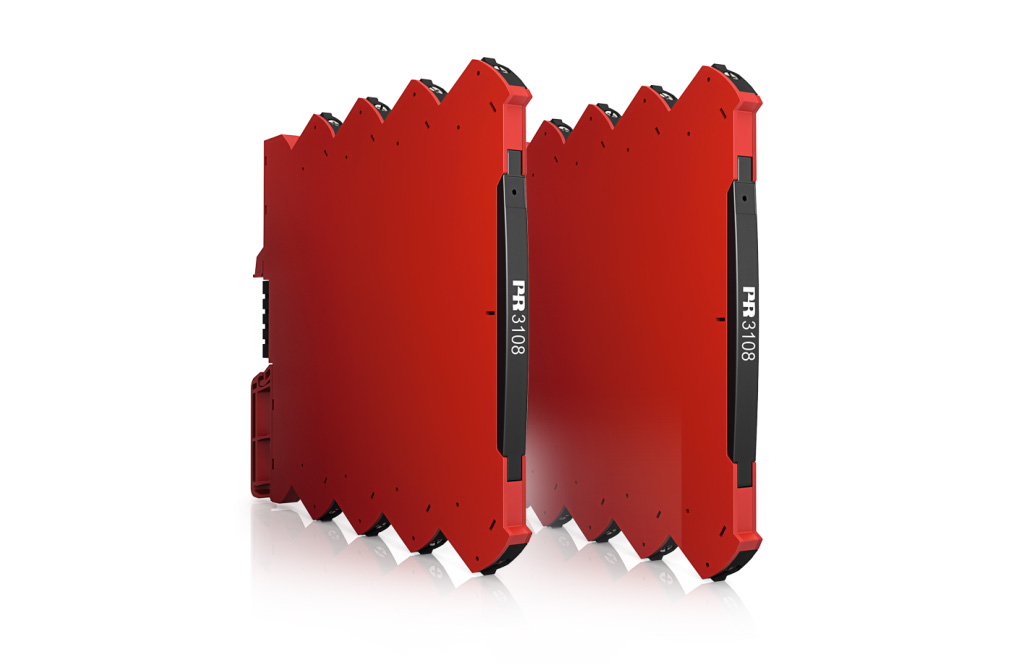

薄型スプリッタ 3108 製品写真

特長

  • 高い絶縁耐圧：2.5kVAC
  • 広い使用環境温度：-25℃ ～ +70℃
  • 応答時間：7ms 以内
  • DNV GL - Marine 船級認証取得

アプリケーション

  • 4 ～ 20mA 信号を分岐して別々の機器へ伝送
  • フローティング信号の測定
  • 船舶でのアナログ信号の伝送・分離
  • 過渡現象やノイズから制御システムを保護

仕様

製品名 スプリッタ（２出力アイソレータ）
説明 １入力を絶縁して２出力に分離
動作設定 不要
入力信号 0 ～ 23mA
出力の負荷抵抗 ≤300Ω
出力信号（アクティブ） 0 ～ 23mA (1:1)
認証 UL、safety、FM Div. 2、ATEX zone 2、IECEx zone 2、DNV-GL、marine、EAC Ex

資料ダウンロード

3108 データシート（英文）PDF － 473.87 KB

　
