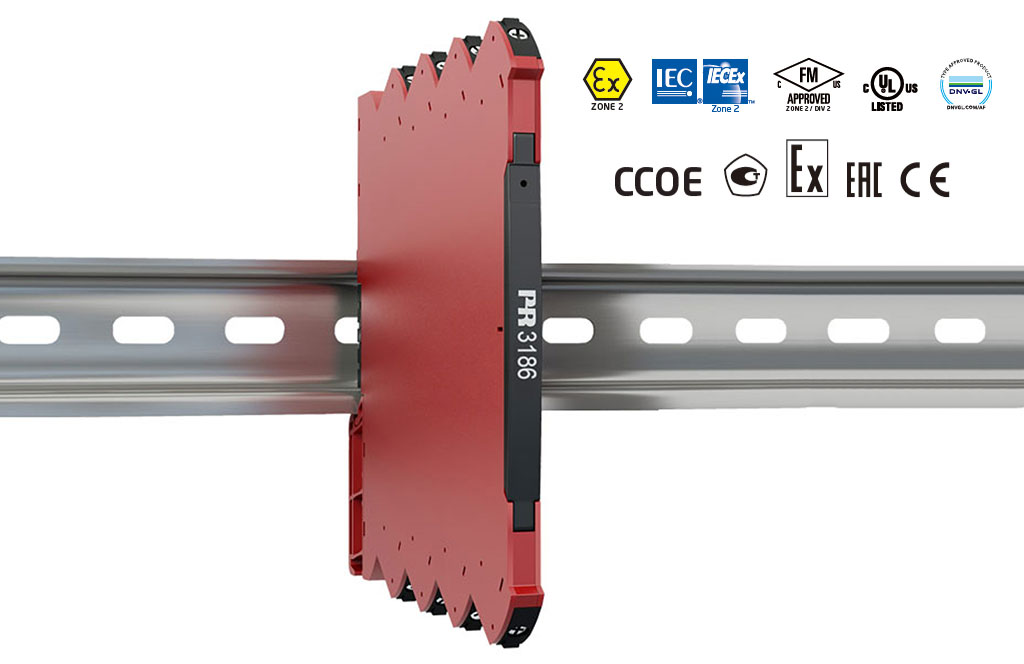

3186 は、プラントなどの計装システムにおいてスペース確保が難しい場面で威力を発揮する薄型信号変換器です。流量計やレベル計など各種計器からの 4 ～ 20mA 入力をアイソレーションし 4 ～ 20mA 信号に変換出力します。振動に強く、ノイズ耐性に優れた設計になっています。ループ電源駆動で省配線が可能です。
特長
- 薄型（幅 6mm）で横置きの場合にも密着計装が可能な低消費設計
- 出力側ループ電源による駆動のため、電源配線不要
- 低い入出力電圧ドロップ：typ. 2.5V
- ガルバニックアイソレーション 2.5kVAC
- 危険場所 Zone 2/Division 2 適合
- 船級認証取得（DNV/GL）の振動に強い設計思想
- ノイズに強い：S/N 比 60dB 以上※
- EMC イミュニティ ±0.5% 以内*
- 耐振動性：IEC 60068-2-6:2007 準拠
※ 設定されたスパンに対して
アプリケーション
- 工場や設備などでの長距離伝送や、絶縁によるループ干渉対策
- 石油、化学、薬品、水処理、セメントなど各プラントでの流量やレベル等の管理
- 船舶でのアナログ信号の伝送
資料ダウンロード
3186 データシート（英文）PDF － 464.27 KB
認証
| ATEX 2014/34/EU | KEMA 10ATEX0147 X,II 3G Ex nA IIC T4 Gc |
|---|---|
| IECEx | KEM 10.0068X |
| FM | 3041043-C |
| DNV Marine | Stand. f. Certific. No. 2.4 |
| GL | V1-7-2 |
| EAC | TR-CU 020/2011 |
| UL | UL 61010-1 |

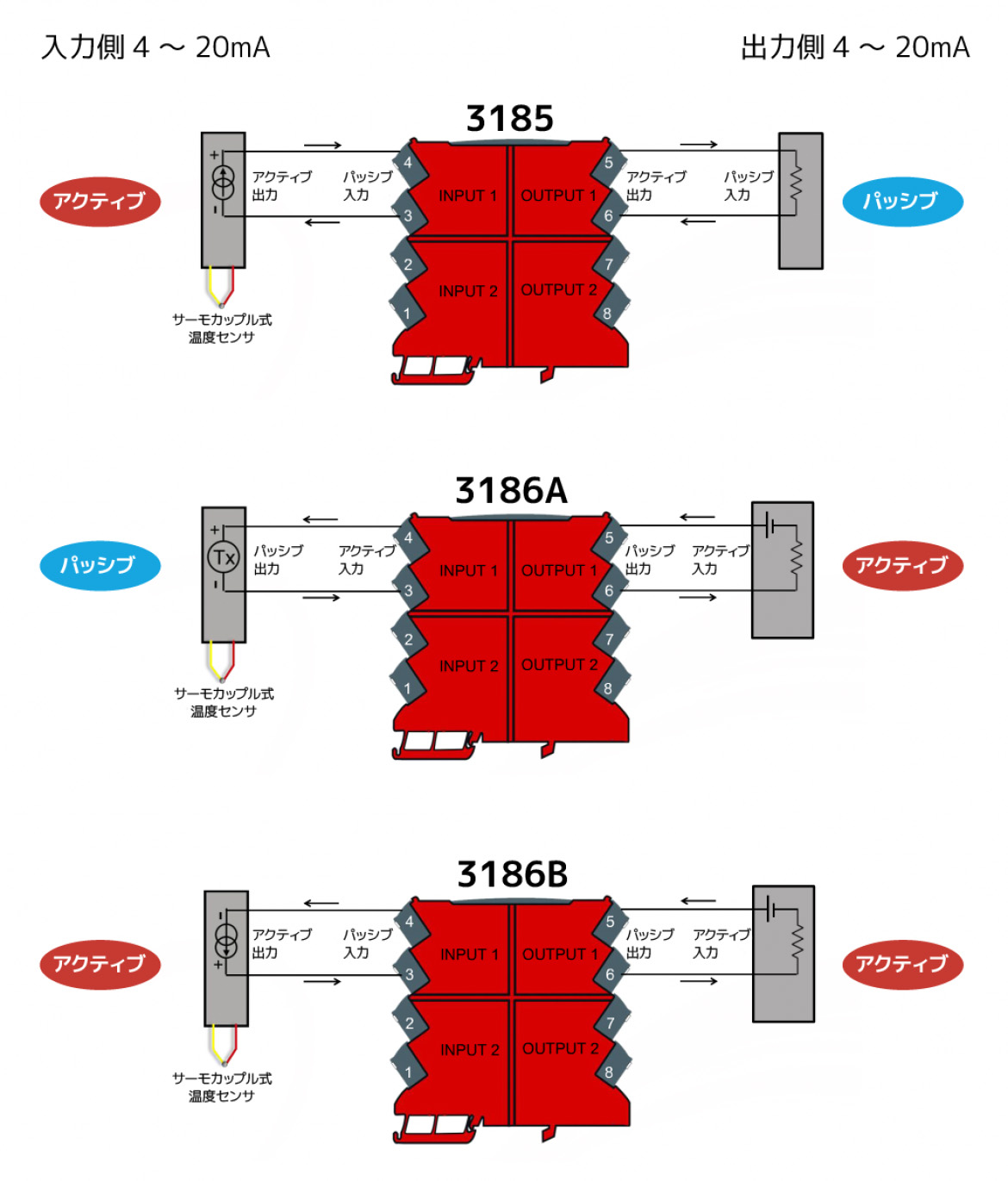

発注情報
| 型番 | タイプ | チャンネル数 |
|---|---|---|
| 3186A | ２線式トランスミッタアイソレータ | シングル（１） |
| 3186B | ２線式電流アイソレータ | ダブル（２） |
ループパワードアイソレータ品（3185）
入力側ループ電源により駆動する、ループパワードアイソレータ 3185もございます。詳細はお問い合わせください。
