4 Channel Loop Power Isolator 6185D

ループ電源駆動の４チャンネル アイソレータ 6185D

　
アイソレータ
2 線式
4 チャンネル
ループ電源駆動

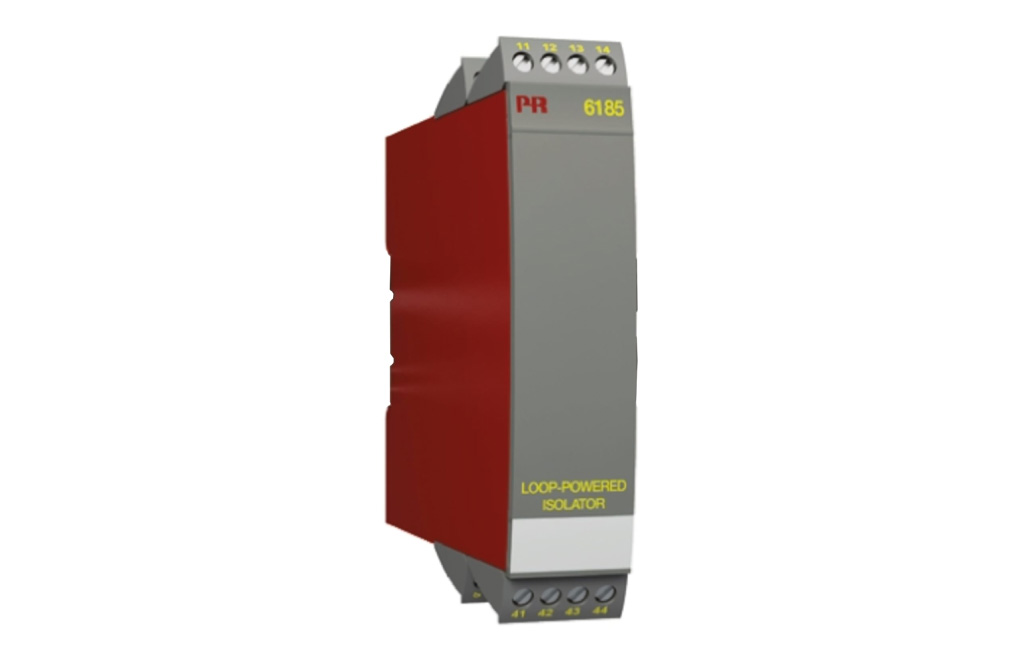

6185D は４チャンネル アイソレータです。4mA ～ 20mA アナログ信号を、絶縁された 4mA ～ 20mA の信号にして、PLC や DCS 等に伝送します。２線式伝送器のため、電源配線を必要としません。ロード電圧（V drop）は最大 1.8V です。１チャンネル タイプの 6185A および、２チャンネルタイプの 6185B も取り揃えております。

４チャンネル アイソレータ 6185D

特長

  • 幅 23.5mm 内に 4ch 高密度絶縁が可能
  • １チャンネルあたりのコスト削減が可能
  • １チャンネルあたり最大 40mW の低消費

アプリケーション

  • 水処理等、各種プラントでのアナログ電流信号の絶縁伝送
  • グランドループのカットとフローティング信号の測定
  • SCADA システムや PLC 機器への電流信号のノイズ除去と絶縁伝送
  • 複数のアイソレータが必要な場合における省スペース化

仕様

動作環境温度 -20℃ ～ +60℃
湿度 <95% RH（結露無し）
アイソレーション 2kVAC
応答時間
(0% ～ 90%/100% ～ 10%)		 <4ms
消費電力 40mW/チャンネル
電圧ドロップ <1.8VDC
最大値：1.8 V + (Iout.*Rload)
S/N 比 最小 60 dB (0 ～100kHz)
精度 0.1% 以内*1
EMC < ±0.5%*1
認証 EMC 2014/30/E
EAC TR-CU 020/2011

*1 設定されたスパンに対して

　
