PLC/DCS への入力配線を簡素化 PR バックプレーン

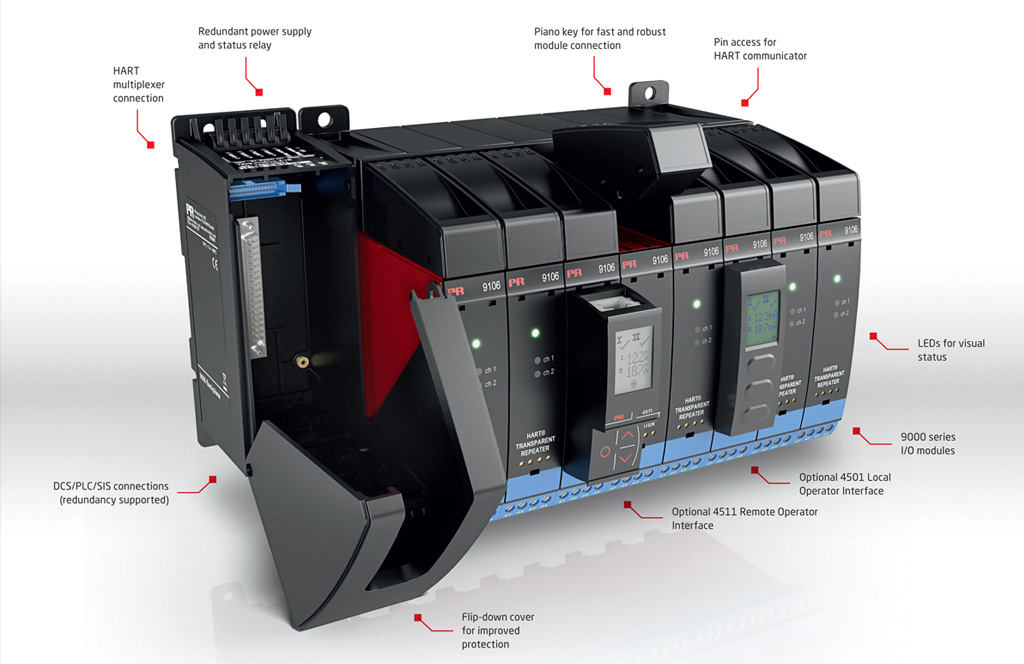

PR バックプレーンは PLC や DCS と一体となるように設計された、組込みソリューションです。全ての 9000 シリーズの機器を使用でき、各チャンネルのアナログ信号が絶縁された 4 ～ 20mA に変換され１つのケーブルで上位システムに直結されます。これによりプロセス計装における配線簡素化と省スペース化を実現でき、保守性も向上します。

特長

電源リダンダント（冗長）を標準装備
電源やモジュールのステータス異常時、警報（接点信号）を出力
振動や衝撃に強い設計
YEW/Honeywell/ABB 製 DCS 専用タイプとユニバーサルタイプを用意

アプリケーション

センサやレベル計、流量計などからのアナログ信号およびパルス信号を絶縁・変換し PLC/DCS に伝送
ソレノイドや警報などの負荷に対しドライブ信号出力
SIL2, SIL3 安全ループ構築（安全計装）
プロセスオートメーションの高密度実装化
MODBUS（別途 4511 使用時）を経由したデジタル伝送の追加によるプロセス監視の二重化および「見える化」

資料ダウンロード

PR Backplane データシート（英文）PDF － 671.35 KB

この製品のハイライト

熱電対、Pt100 などのセンサや各種計器等からのアナログ信号（mA/V/Ω/パルス）を絶縁･変換し PLC/DCS に伝送
本質安全バリア（ATEX、IECEx）、アイソレータ、ディストリビュータの機能を搭載
HART リピータ、海外防爆対応、SIL2/SIL3 対応

PR 9000 シリーズ

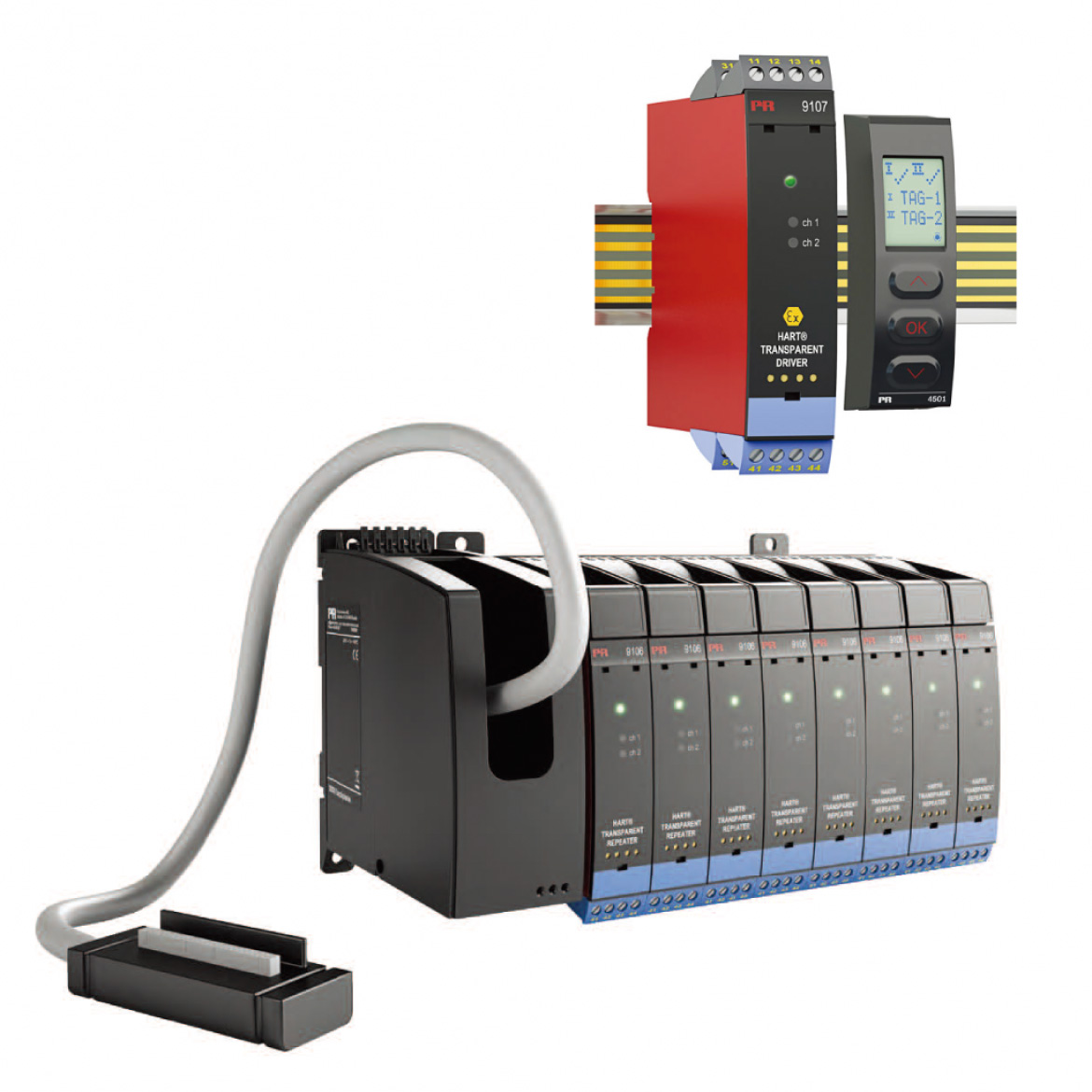

多機能な安全計装インターフェースを装備した信号変換器です。柔軟性に優れ、わずかなバリエーションで各ユーザーの用途に応えられます。スペアパーツ管理の手間が省け、トータルコストダウンに貢献します。バックプレーンには８モジュール（7908）または１６モジュール（7916）の 9000 シリーズ機器を装着可能です。

ラインアップ

9106B	HART トランスペアレントリピータ^※
9107B	HART トランスペアレントドライバ^※
9113B	温度/mA コンバータ^※
9116B	ユニバーサルコンバータ
9202B	パルスアイソレータ^※
9203B	ソレノイドアラームドライバ^※
