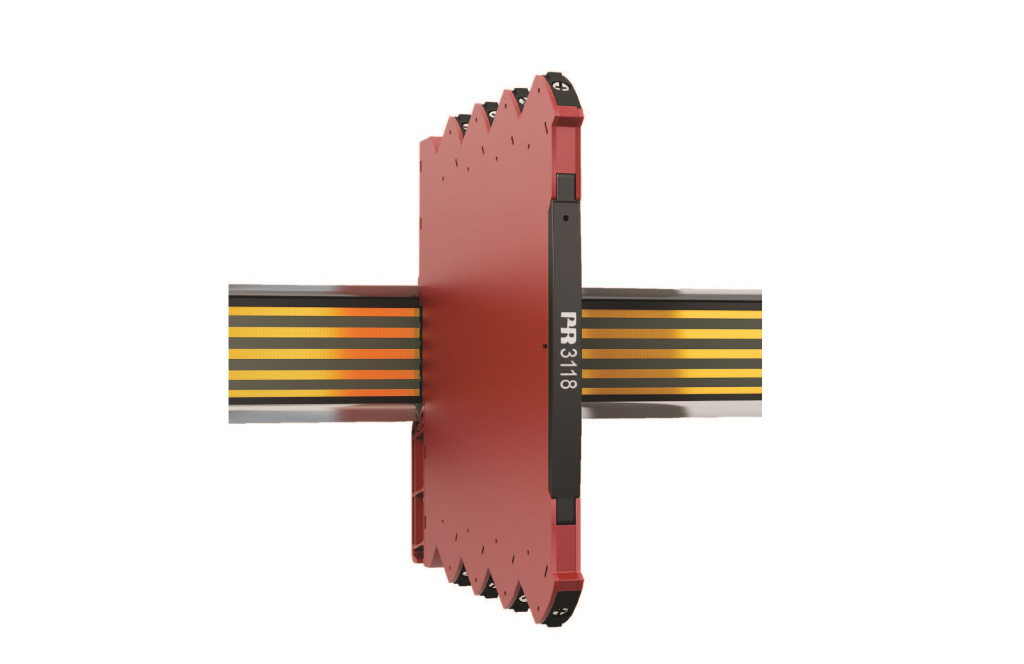

バイポーラのアナログ信号を絶縁して２出力に分離できるスプリッタ 3118

3118 は、標準のバイポーラ電圧または電流のアナログ信号を互いに絶縁された２系統のユニポーラアナログ信号に変換できるスプリッタです。入力/出力1/出力２/電源間すべてを絶縁（2.5kVAC のガルバニック絶縁）することによりサージを抑制し、過渡現象やノイズから制御システムを保護します。幅 6mm と薄く、限られたスペースでの信号変換に最適です。バイポーラ電圧または電流信号を絶縁してバイポーラ電流出力するアイソレータとしても使用可能です。

特長

パワーレールまたはコネクタからの 24 VDC（±30%）電源で動作
優れた変換精度：選択された測定範囲において 0.05% 以下
動作ステータスがひと目でわかる緑色の前面 LED
過電圧および極性エラーから保護されている各端子
カットオフ周波数 (3 dB) ： > 100Hz または 10Hz を DIP スイッチにより設定可能

アプリケーション

バイポーラ―電流（または電圧）信号を絶縁して、２系統の分離したユニポーラ信号に変換

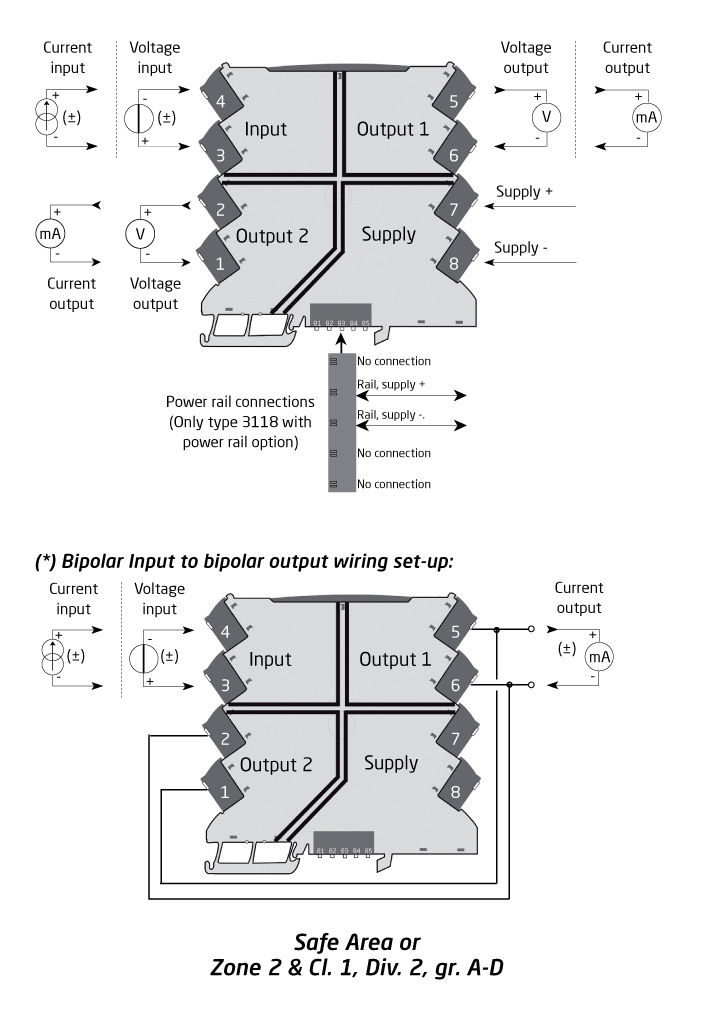

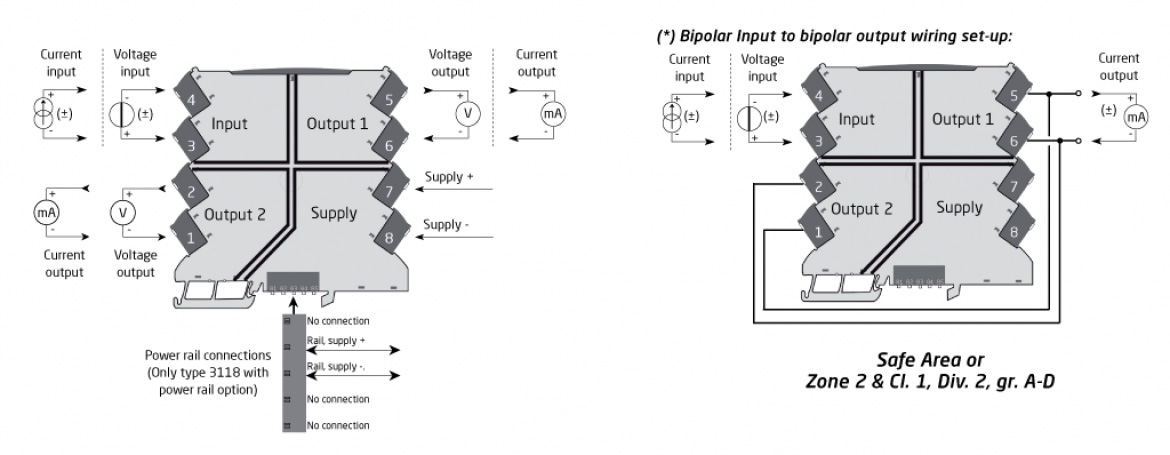

バイポーラ―電流（または電圧）信号を絶縁して、１系統のバイポーラ電流信号に変換
フローティング信号の測定
船舶でのアナログ信号の伝送・分岐（DNV GL - Marine 船級認証取得）

資料ダウンロード

3118 データシート（英文）PDF － 473.15 KB

入出力レンジ（DIP スイッチによる設定可能）

入力	電流	±10mA、±20mA
入力	電圧	±5V、±10V
出力	電流	0 ～ 20mA、4 ～ 20mA（ユニポーラアナログ2出力に分離の場合） ±10mA、±20mA（バイポーラアナログ信号のアイソレータとして使用の場合）
出力	電圧	0 ～ 5V、1 ～ 5V、0 ～ 10V、2 ～ 10V
