WiFi6 用バンドパスフィルタ・ダイプレクサ

WiFi6E は、高速低遅延多地点通信を可能にする通信方式で、産業、医療、ゲーム等高解像度の動画伝送を可能にするワイヤレス高速ブロードバンドとして規格化されました。この規格を採用したワイヤレス LAN のルーター、アクセスポイント、ゲートウェイは、今後様々な場所での導入が期待されています。

特長

積層セラミックチップバンドパスフィルタ
HIGH-Q 特性
-32dB 以上の減衰域
急峻な傾きの遷移域

アプリケーション

WiFi6E 採用機器
マルチアクセスポイント
ルーター
ゲートウェイ

資料ダウンロード

2450DP14A6000 データシート（英文）PDF － 358.63 KB

2450DP14A6100 データシート（英文）PDF － 146.85 KB

2450DP14B6100 データシート（英文）PDF － 146.87 KB

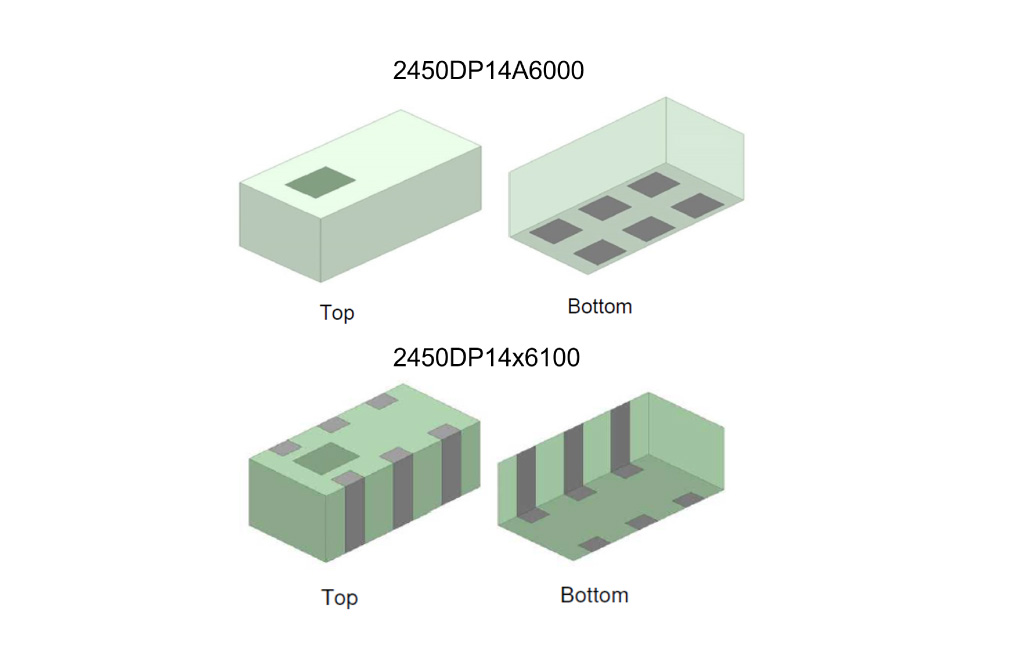

Johanson Technology は、この WIFI6E に対応して、2.4 ～ 2.5GHz、4.9/5.1 ～ 5.85GHz、6.1 ～ 7.2GHz の３つの帯域に対応したダイプレクサ３品種「2450DP14A6000」「2450DP14A6100」「2450DP14B6100」を取り揃えております。ダイプレクサは、マルチバンドアンテナで送受信した信号を帯域別に分離する製品で、これまでジョハンソンテクノロジー社がローパス、バンドパスのフィルター開発で培った技術により実現した製品です。1608（JIS）サイズという小型の外形寸法で、最小 1dB 未満という低挿入損を実現しております。AEC-Q200 の基準を適用した車載対応品もございます。
