次世代通信ネットワーク 5G で期待される 3.7GHz 帯域 IPC 製品

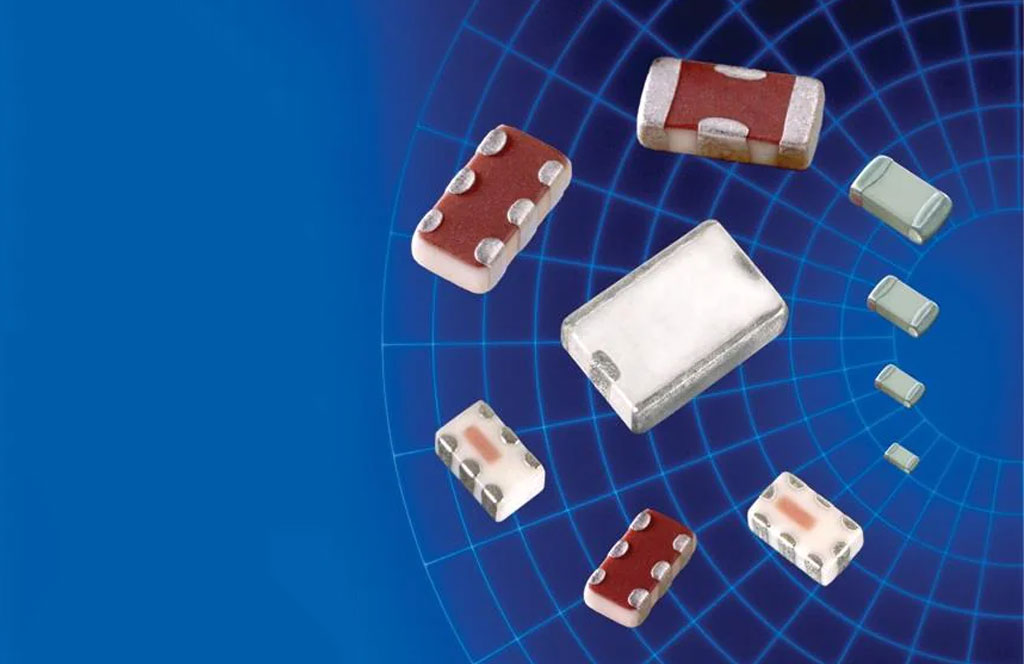

ジョハンソンテクノロジー社では、次世代通信ネットワーク「5G」で期待される 3.7GHz 帯域の積層チップ製品をラインナップしております。小型高性能が特徴の高周波デバイスです。

バラン

信号の平衡/非平衡を変換するデバイスです。

型番	周波数帯域 (MHz)	インピーダンス非平衡/平衡 (Ω)	挿入損 (dB max)	反射損 (dB min)	位相差	減衰特性 (dB max)	サイズ (inch)
3600BL14M050	3300 ～ 3900	50/50	1.2	9.5	180° ±15°	1.5	603
3600BL14M100	3300 ～ 3900	50/100	1.2	9.5	180° ±15°	1.5	603
3700BL15B050	3400 ～ 4000	50/50	1.2	9.5	180° ±25°	2	805
3700BL15B100	3400 ～ 4000	50/100	1	9.5	180° ±20°	1	805
3700BL15B200	3400 ～ 4000	50/200	1.2	9.5	180° ±20°	1	805

バランフィルタコンボ

バランにバンドパスフィルターの機能を付加したIPCです。

型番	周波数帯域 (MHz)	インピーダンス非平衡/平衡 (?)	挿入損 (dB max)	減衰特性 (dB min)	反射損 (dB min)	位相差	サイズ (inch)
3550FB39C0050	3300 ～ 3800	50/50	2.9 (3300 ～ 3600MHz) 3.5 (3600 ～ 3800MHz)	36 @680 ～ 720MHz 36 @1088 ～ 1152MHz 45 @2040 ～ 2160MHz 35 @2300 ～ 2700MHz 30 @2720 ～ 2880MHz 20 @4760 ～ 5040MHz 25 @5440 ～ 5760MHz 20 @7480 ～ 7920MHz 16 @8840 ～ 9360MHz	9.5	180° ±12°	1008

型番

周波数帯域
(MHz)

インピーダンス
非平衡/平衡 (?)

挿入損
(dB max)

減衰特性
(dB min)

反射損
(dB min)

位相差

サイズ
(inch)

3550FB39C0050

3300 ～ 3800

50/50

2.9 (3300 ～
3600MHz)

3.5 (3600 ～
3800MHz)

36 @680 ～
720MHz
36 @1088 ～
1152MHz
45 @2040 ～
2160MHz
35 @2300 ～
2700MHz
30 @2720 ～
2880MHz
20 @4760 ～
5040MHz
25 @5440 ～
5760MHz
20 @7480 ～
7920MHz
16 @8840 ～
9360MHz

9.5

180° ±12°

1008

ローパスフィルタ

型番	周波数帯域 (MHz)	挿入損 (dB max)	減衰特性 (dB)	反射損 (dB min)	サイズ (inch)
3550LP14A300	3400 ～ 3700	0.65	25 @ 2 x fo 25 @ 3 x fo	14	603

バンドパスフィルタ

型番	周波数帯域 (MHz)	挿入損 (dB max)	減衰特性 (dB min)	反射損 (dB)	サイズ (inch)
3600BP14M0600	3300 ～ 3700	1.8 @ 25℃ 2.0 @ -40 ～ 85℃	30 @ 806 ～ 915MHz 30 @ 806 ～ 915MHz 30 @ 1710 ～ 1785MHz 30 @ 1850 ～ 1910MHz 30 @ 1920 ～ 1980MHz 31 @ 2400 ～ 2500MHz 18 @ 4900 ～ 5900MHz	12	0603
3600BP15M600	3300 ～ 3900	1.8	15 @ 0.1 ～ 2.6 GHz 9 @ 4.4 GHz 20 @ 6.0 ～ 9.9 GHz	9.5	0805
