Bourns -xH Family of Power TVS Diodes

高温耐性/表面実装 -xH ファミリ Power TVS ダイオード

　
TVSダイオード
高温
表面実装
大電流
サージ対策

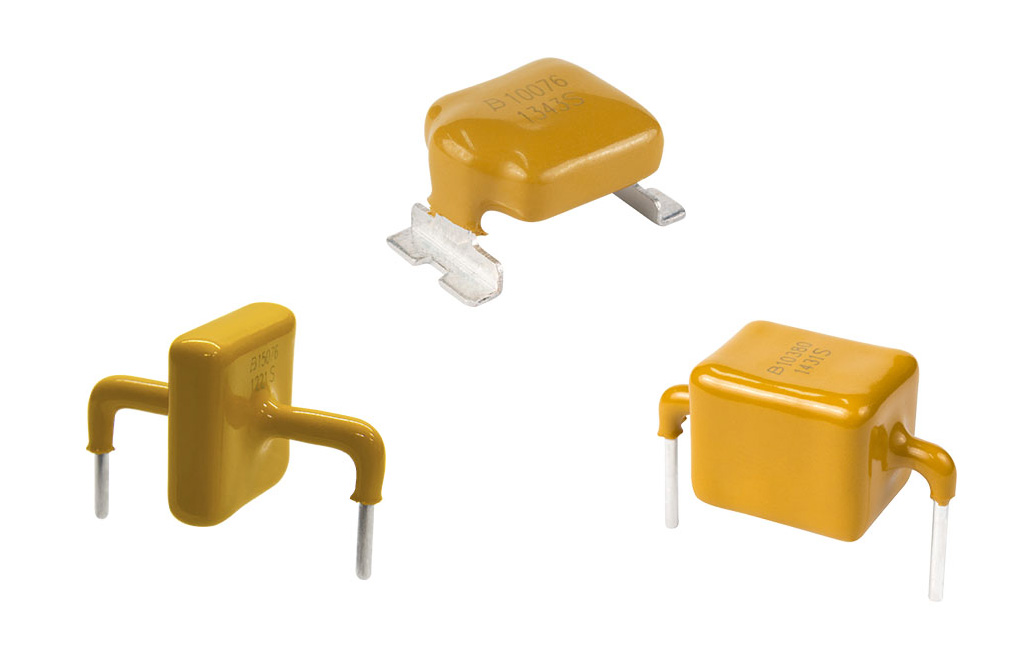

高電流耐量型 TVS （サージ保護用）ダイオード PTVS シリーズをラインナップしている Bourns 社から、スルーホール品に加え、今回新たに表面実装品をリリースします。本シリーズは IEC61000-4-5 に準拠した 8/20μs 波形で、3kA ～ 15kA のサージ電流耐量を持ち、DC 電源ラインまたは AC 電源ライン向けのサージ保護用双方向クランピング素子で、スタンドオフ電圧も 58V ～ 470V の範囲で選択頂けます。また、従来の製品に比べ周囲温度による影響を軽減させた「Enhanced Temperature Performance」ファミリーを併せてリリース。温度変化によるパワーディレーティングの向上を図りました。

-xH ファミリ Power TVS ダイオード

対応表

ピーク電流定格
8/20μs@25℃		 スタンドオフ電圧
58V 66V 76V 170V 320V 380V 430V 470V
3kA 〇 〇 〇 〇 〇
6kA 〇 〇● 〇 〇
10kA 〇 〇■ 〇 〇 〇● 〇
15kA ●■ ●■

〇 アキシャル標準品　　
● アキシャル「Enhanced Temperature Performance」品
■ 表面実装「Enhanced Temperature Performance」品

シリーズ構成

型番 25⁰C でのピーク定格電流
（8/20μs IEC 61000‐4‐5 準拠）		 パッケージ タイプ
PTVS6-076C-TH 6 kA アキシャル
PTVS10-076C-SH 10 kA 面実装
PTVS10-380C-TH 10 kA アキシャル
PTVS15-058C-SH 15 kA 面実装
PTVS15-076C-SH 15 kA 面実装

品番選択

PTVSxx-yyyC-zz

xx　：ピーク電流定格
yyy ：クランプ電流値
zz　：ブランク＝アキシャル標準品
　　　-TH ＝ アキシャル「Enhanced Temperature Performance」品
　　　-SH ＝ 表面実装「Enhanced Temperature Performance」品

　
