Chip LAN Transformer Modules SM4 Series

1G ～ 10G まで PoE+ 対応パルストランス製品 SM4 シリーズ

　
パルストランス
1G
2.5G
5GbE
10GbE
PoE+
リフロー

チップタイプトランスとチップコモンモードチョーク（CMC）を用い、基板に実装し、金属シールドを被せモジュール化した製品です。従来品と比べ、端子平坦度の向上や端子曲がりが発生しにくい構造となっています。また内部のトランス、CMC 共に生産自動化により製品信頼性も向上しています。既存製品から基板パターン変更なく置き換え出来る製品寸法、ピン配置となっています。

型番情報

  • SM42P01EL：1G/2.5G/5GbE
  • SM43P01EL：10GbE

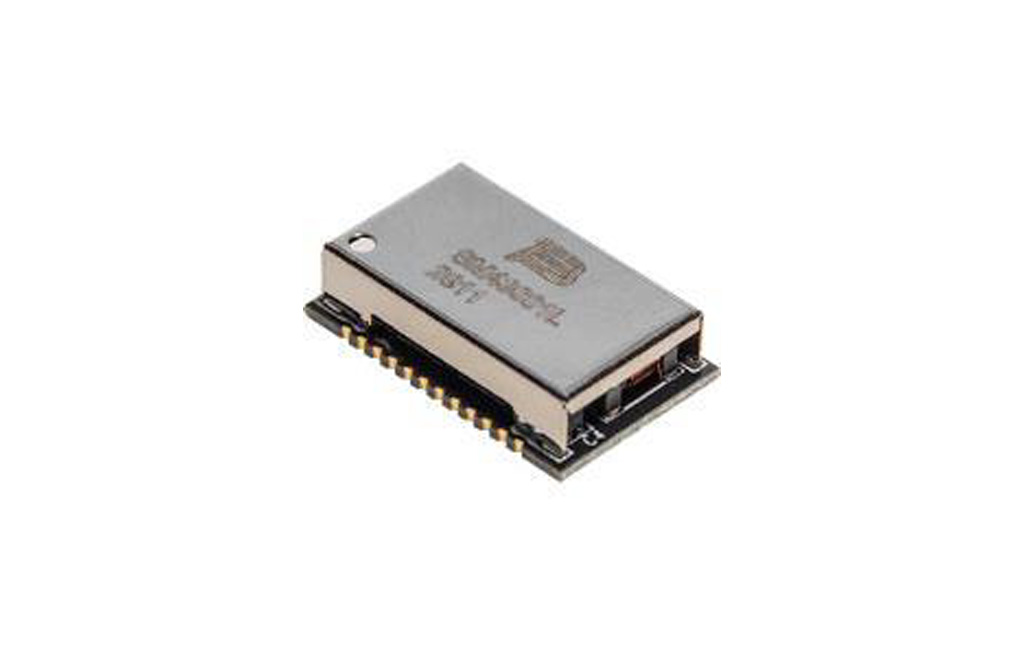

Bourns SM4 シリーズ製品写真

特長

  • Hi-pot：1,500Vac, 60s
  • PoE 電流：600mA
  • リフローはんだ実装
  • 使用温度範囲
    SM42P01EL：-40℃ ～ 85℃
    SM43P01EL：0℃ ～ 85℃
  • RoHS 10 対応、ハロゲンフリー

アプリケーション

  • Ethernet 通信機器全般
  • PoE 受電側製品
  • PoE 給電側製品

PDF 資料請求

Bourns SM4 シリーズフライヤー（日本語）

無料資料請求
　
