Mini-Breakers (Miniature Thermal Cu​toff Devices)

ミニブレーカ/サーマルカットオフ SC シリーズ

　
回路保護
ブレーカー
ミニ
小型
USB-C
低実装面積

回路保護製品のボーンズ社から、温度の閾値で電流をカットするミニブレーカの最小モデル SC シリーズの紹介です。サイズは 4.4mm (L) × 2.8mm (W) × 0.99mm (H) で前モデル SA より約 40% のサイズダウンしました。

サーマルカットオフ SC シリーズ

特長

  • ４つの温度から ±5℃ の公差で的確に動作
  • バイメタル +PTC の組み合わせでチャタリングを解消
  • 小型面実装で USB Type-C ケーブル搭載可能

アプリケーション

  • 各種バッテリーパック内の回路保護
  • USB タイプCコネクタケーブル焼損保護
  • 急速充電アダプタ過熱保護

資料ダウンロード

SC シリーズ データシート（英文）PDF － 628.75 KB

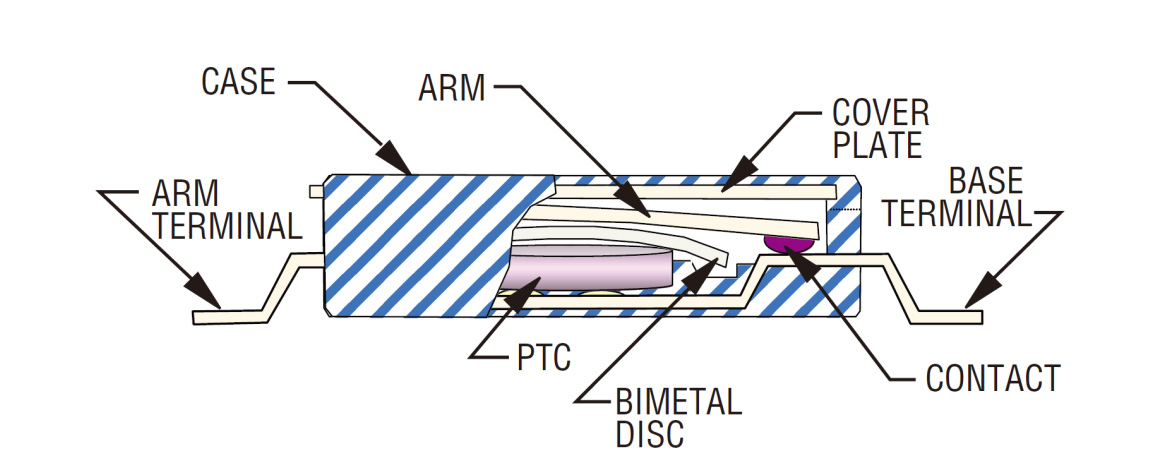

ミニブレーカー SC シリーズ内部構造

ミニブレーカー SC シリーズ内部構造

仕様

動作温度 72℃、77℃、82℃、85℃の４種（±5℃）
接点定格 DC9V/25A　6,000 サイクル
最大遮断電流 DC5V/60A　100 サイクル
最大使用電圧 DC28V/25A　100 サイクル
端子間抵抗値 7mΩ Max（25℃）
　
