PTVS15-xxxC-TH Series High Current TVS Diodes

Power TVS ダイオード PTVS15-xxxC-TH シリーズ

　
TVSダイオード
大電流
サージ対策

Bourns 社は、新型 Power TVS ダイオード PTVS15-xxxC-TH シリーズをリリースしました。本製品は高電流耐量型 TVS（サージ保護用）ダイオードで、同製品ラインナップ中で最も高い、8/20μs 15kA のサージ電流耐量を持ちます。DC 電源ラインまたは AC 電源ライン向けのサージ保護用双方向クランピング素子で、２種類のスタンドオフ電圧（58V 品および 76V 品）の製品を揃えました。

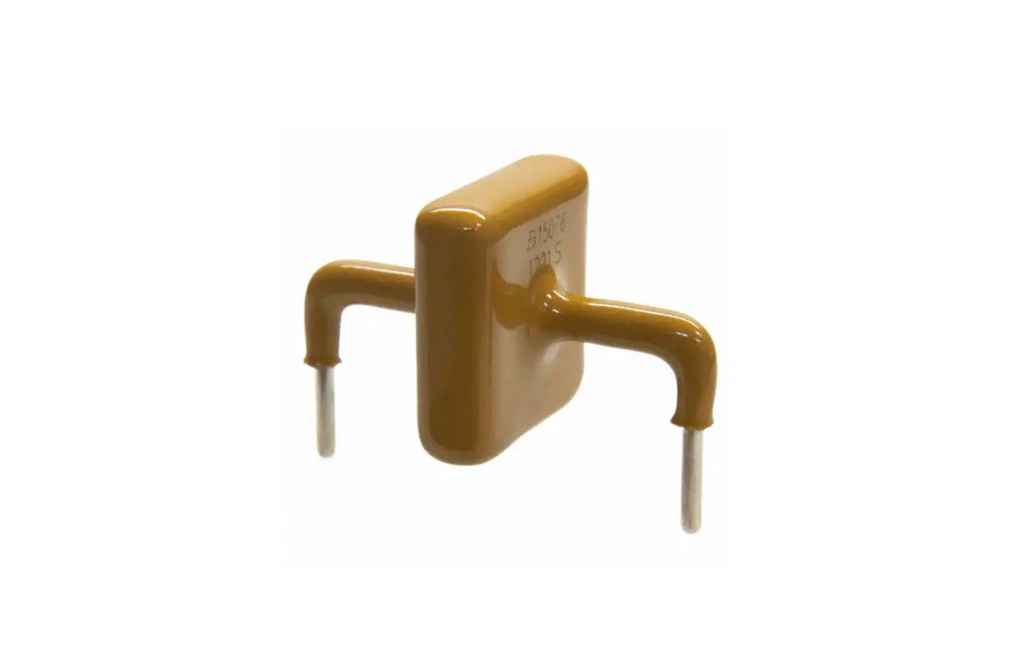

Power TVS ダイオード PTVS15-xxxC-TH シリーズ

特長

  • サージ耐圧：15kA, 8/20μs
  • Low クランピング電圧
  • 双方向 TVS
  • スルーホールタイプパッケージ
  • RoHS、Pb フリーに適合
  • UL 認証

アプリケーション

  • AC ラインプロテクション
  • 高電力 DC 電源ラインプロテクション

資料ダウンロード

PTVS15-xxxC-TH シリーズ データシート（英文）PDF － 385.25 KB

電気的仕様

パラメーター テスト条件 Min. Typ. Max. 単位
ID Standby
Current		 VD = VWM 　 　 10 μA
V(BR) Breakdown
Voltage		 IBR = 10mA PTVS15-058C-TH
PTVS15-076C-TH		 64
85		 66
92		 70
95		 V
VC Clamping
Voltage		 IPP = 15kA PTVS15-058C-TH
PTVS15-076C-TH		 　 　 110
150		 V
V(BR)    Temperature
Coefficient		   　 0.1 　 %/°C
C Capacitance F = 10kHz,
Vd = 1Vrms		 PTVS15-058C-TH
PTVS15-076C-TH		 　 12
9		 　 nF

※ 指定がない限り、TA = 25℃

　
