PTVS1-380C-TH High Voltage, High Current TVS Diodes

電源ライン向け TVS ダイオード PTVS1-380C-TH

　
TVSダイオード
ポート保護
DC バス保護
IEC 61000-4-5

Bourns 社の PTVS1 シリーズに新製品「PTVS1-380C-TH」が追加されました。当製品は、双方向パワー TVS ダイオードの PTVS1 シリーズで、AC 電源ライン、高電力 DC バス保護に最適な製品です。このシリーズでは IEC 61000-4-5 @ 8/20µs に適合した双方向のポート保護が実現できます。

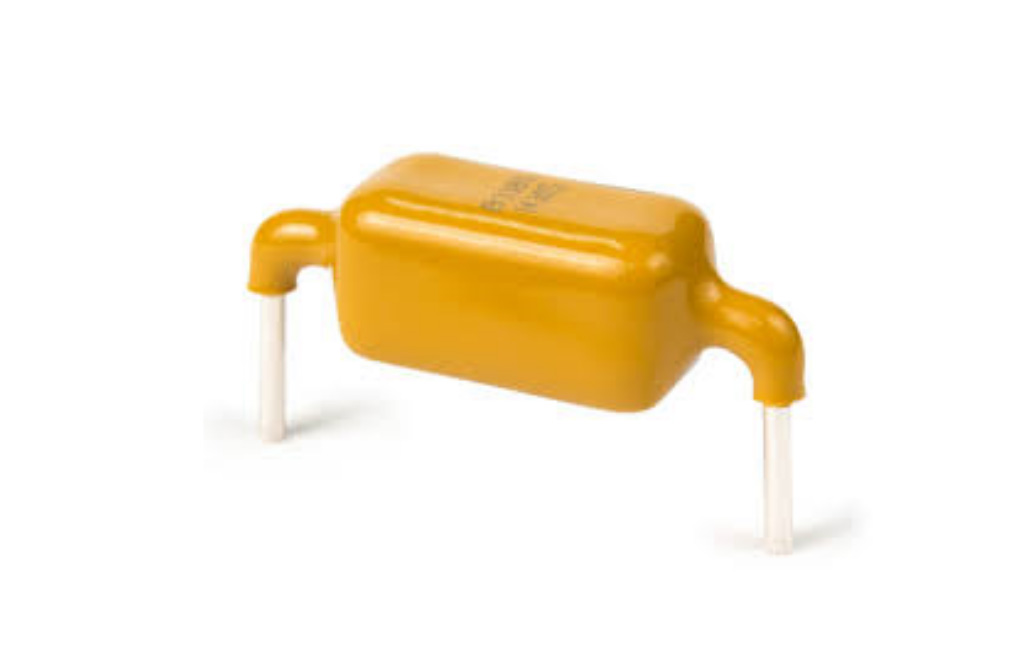

TVS ダイオード PTVS1-380C-TH

特長

  • サージ下での低クランプ電圧
  • 高温下での高いパフォーマンス
    • 周辺温度 150℃ 時において、25℃ 時定格値の 70% 以上を保持（図１）
    • 高い電流値のサージから保護（1kA @ +25℃）

アプリケーション

  • AC 電源ライン、高電力 DC バスの保護
  • 露出環境下、過酷な環境下での電源供給の保護
  • SPD（避雷器）



X軸： 周辺温度
Y軸： 定格値を100% とした場合のパーセンテージ

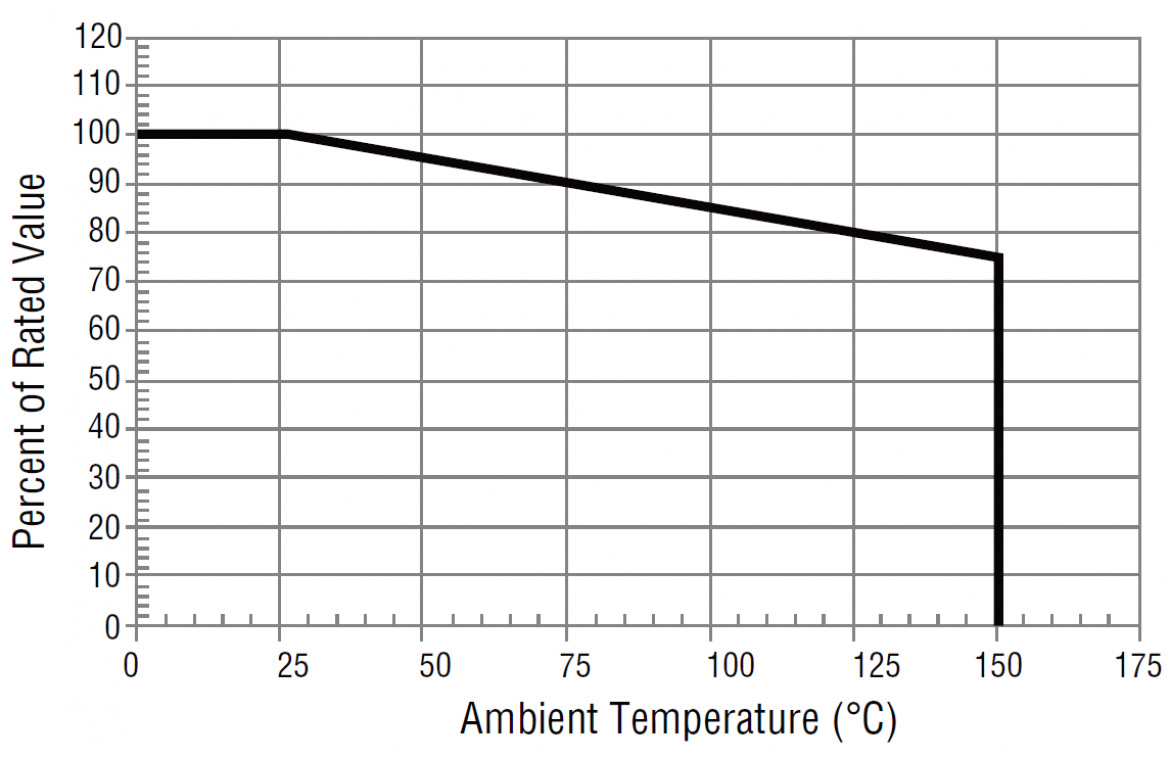

典型的なサージ電流のディレーティング

典型的なサージ電流のディレーティング

仕様（25℃ 環境下）

スタンドオフ電圧（VWM） 380V
ピークパルス電流（IPPM） 1kA（IEC 61000-4-5 @ 8/20µs時）
クランプ電圧（VC） 520V（IPP = 1kA 時、ピークサージ電流と同タイミングにて計測）
ブレークダウン電圧（VBR） 基準値 422V、最小値 401V ～ 最大値 443V（IBR = 10mA時）
キャパシタンス（C） 0.12nF（F = 10 kHz、Vd = 1Vrms時）
