High Current TVS Diodes

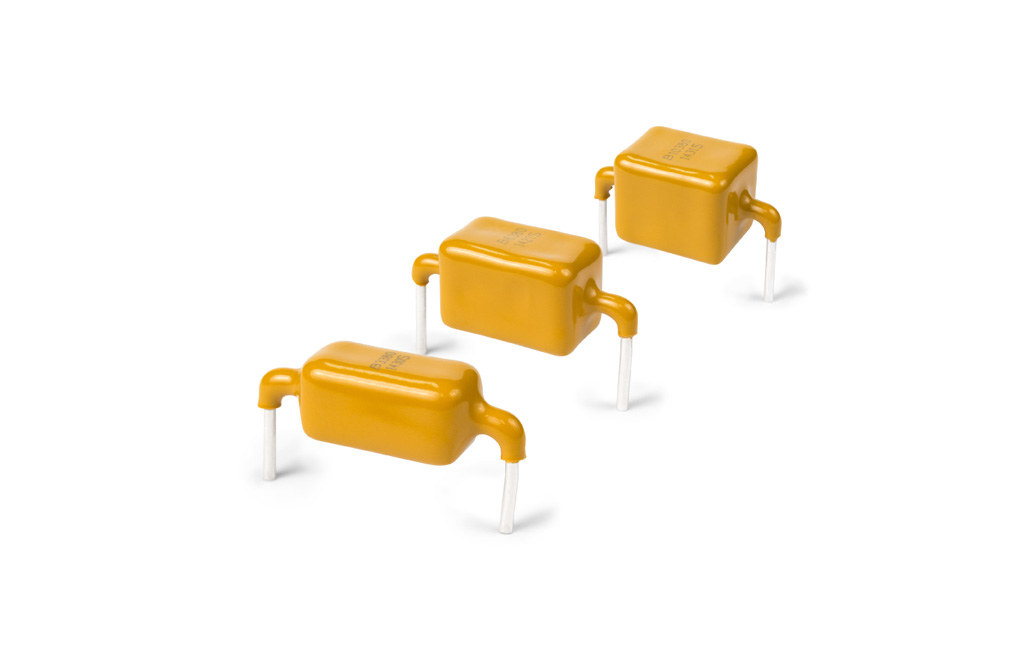

サージ対策向け高スタンド・オフ電圧型シリコン保護素子 Power TVS

　
サージ対策
雷サージ保護
逆フラッシュオーバー保護
保護素子

誘導雷や逆フラッシュオーバーにより電源ラインや通信ラインに侵入したサージに対して電子・電気機器は耐性(保護)が必要です。Bourns 社の Power TVS は、58V ～ 470V 双方向動作で、AC、または DC の高電圧サージを確実にクランプし回路の保護を行います。国際サージ規格 [IEC 61000-4-5・8/20μs] 規格に準拠した製品です。

Power TVS サージ対策

特長

  • 3kA、6kA、10kA、8/20μ サージ対応
  • サージ電圧を低い電圧でクランプ
  • 双方向 TVS/UL 認定
  • RoHs 対応

アプリケーション

  • AC ラインのサージ保護
  • 高電圧DC回路保護

資料ダウンロード

PTVS3 データシート（英文）PDF － 298.28 KB

PTVS6 データシート（英文）PDF － 289.87 KB

PTVS10 データシート（英文）PDF － 270.37 KB

仕様

シリーズ PTVS3-xxxC PTVS6-xxxC PTVS10-xxxC
Repetitive Peak
Off-State Voltage Symbol：VWM		 380V ～ 430V 380V ～ 430V 58V ～ 470V
Peak Current
Rating per 8/20 µs Symbol：IPPM		 3000A 6000A 10000A
　
