Power Component Solutions from Bourns

電源用ブリッジダイオード、過電流保護＆入力サージ保護部品

　
ブリッジダイオード
過電流保護
入力サージ保護
電源向け
保護素子

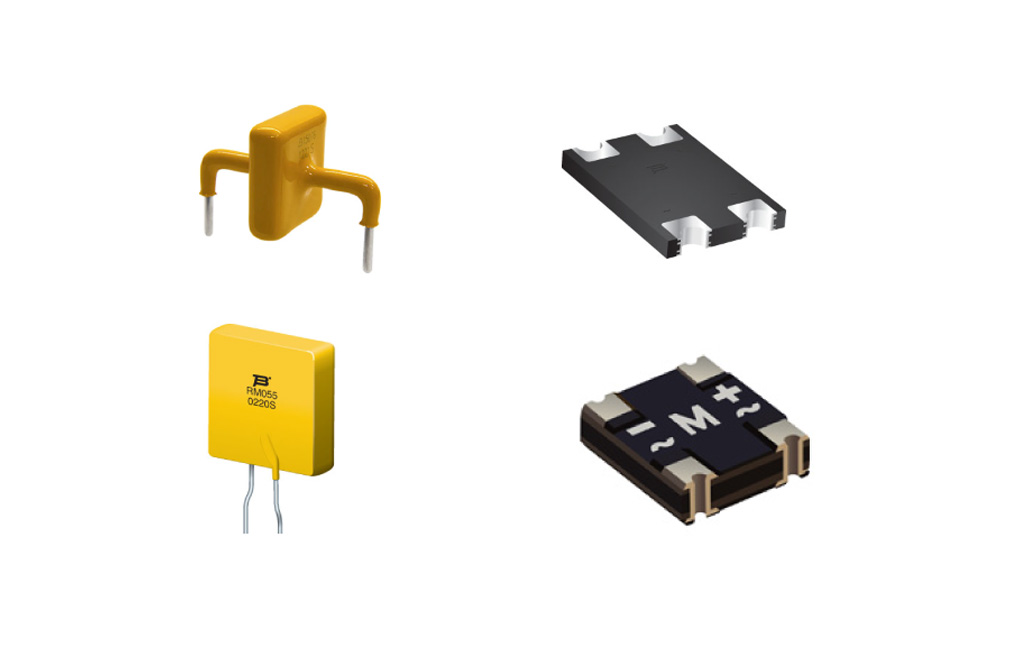

回路保護素子のボーンズ社より電源向けとして、ブリッジダイオード、過電流保護、入力サージ保護製品の紹介です。

ブリッジダイオード、過電流保護＆入力サージ保護部品

ブリッジダイオード　CD-DF4SL、CD-MMBL110S シリーズ

コンパクトチップパッケージと SOP パッケージより選択いただけます。

型名 CD-DF4SL CD-MMBL110S
サイズ (L×W×H mm） 10.5 x 8.1 x 1.3 3.8 x 3.5 x 1.15
リバース電圧（V） 600 ～ 1000 1000
フォワード電流（A） 4 1
使用温度範囲（℃） -55 ～ +175 -55 ～ +150
RoHS 対応 〇 〇

過電流保護　MF-RM シリーズ

AC アダプタ用の過電流/過熱保護としてリセッタブルヒューズをご提案いたします。バイメタルに比べるとリセットまで、約30秒早くクールダウンし復帰します。240Vac 対応で動作電流値範囲は 50 ～ 550mA、スルーホールタイプで UL、TUV 認定品。

型名　 MF-RM
サイズ（L×W×H mm） 8.3 ～ 14 × 3.8 × 12.9 ～ 22.4
使用温度範囲（℃） -20 ～ +85
RoHS 対応 〇

入力サージ保護　PTVS15 シリーズ

ACライン及び高電力DCバス向け保護を目的とした双方向TVSダイオードです。IEC61000-4-5　8/20μs サージ波形で15kA対応。スタンドオフ電圧は58又は76V、クランプ電圧は 110V 又は 150V。酸化金属バリスタに比べ繰り返しでの劣化が無く高信頼性を維持。

型名 PTVS15-xxxC-TH（xxx：058又は076）
サイズ（L×W×H mm） 5(6) × 16 × 17.5　端子間：24.15
使用温度範囲（℃） -55 ～ +125
RoHS 対応 〇
　
