High Power Current Sense Resistors CSS Series

低抵抗・ハイパワー電流センス抵抗 CSS シリーズ

　
電流センス抵抗
RoHS
電子ビーム溶接

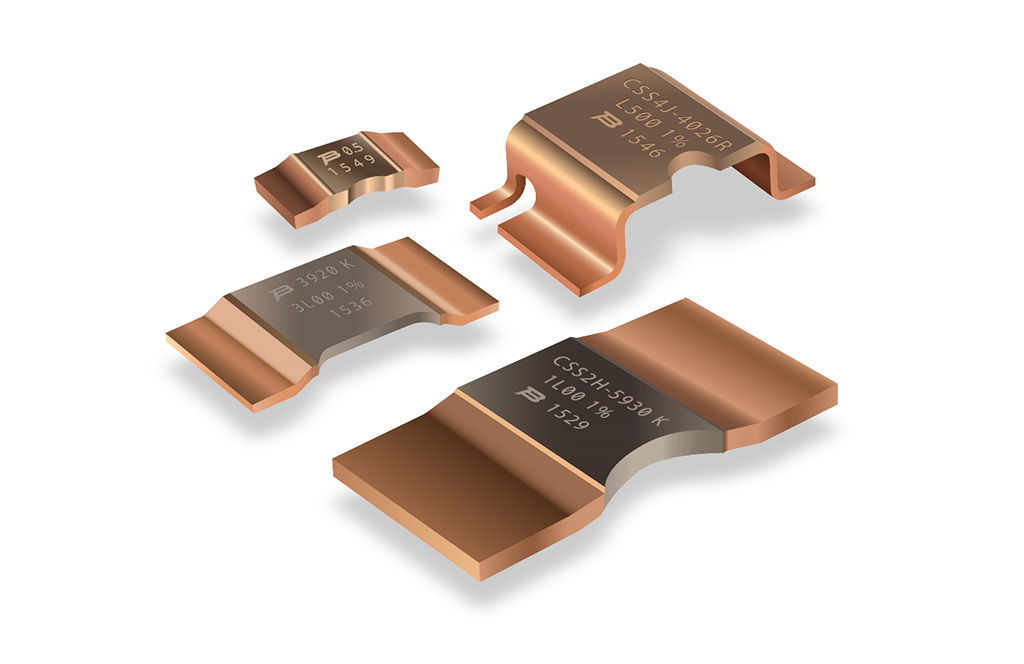

電流センス抵抗 CSS シリーズが、３サイズの２端子品と１サイズ４端子品の４モデルで構成されています。銅ベースに鉄合金の抵抗材を電子ビーム溶接にて加工、RoHS 対応製品です。

電流センス抵抗 CSS シリーズ

特長

  • 最大12W までの高電力対応
  • 超長期安定性
  • 低抵抗、低 TCR
  • 低熱起電力
  • RoHS 対応品

アプリケーション

  • 電流センシング
  • 電圧分岐
  • バッテリー マネージメン トシステム（BMS）
  • パワー モジュール
  • 周波数変換器
  • インダストリアル

共通仕様

使用温度範囲 -55 ～ 170℃
TCR ≦50ppm/℃（20℃ ～ 60℃）
抵抗値公差 ±1%/±5% より選択

ラインアップ

シリーズ品番 抵抗値/W（@70℃） サイズ（mm）※1 端子数
CSS2H-2512 0.5mΩ/6W
1.0mΩ/5W
2.0mΩ/5W
3.0mΩ/4W		 6.35 × 3.05 × 1.2 2
CSS2H-3920 0.2mΩ/12W
0.5mΩ/9W
1.0mΩ/8W
2.0mΩ/6W
3.0mΩ/5W		 10.04 × 5.2 × 1.7 2
CSS2H-5930 0.5mΩ/8W
1.0mΩ/9W
2.0mΩ/7W
3.0mΩ/6W		 15.0 × 7.75 × 1.34 2
CSS4J-4026 0.5mΩ/5W
1.0mΩ/4W
2.0mΩ/4W
5.0mΩ/3W		 10.06 × 6.6 × 3.01 4

※1 品番により高さ寸法が異なります。

　
