Current Fuse for Secondary Battery Protection Circuit

二次電池保護回路向け電流ヒューズ

　
電流ヒューズ
リセッタブルヒューズ
ワンブローヒューズ
温度ヒューズ
表面実装
工数削減

回路保護の Bourns 社が提案する二次電池用保護回路向けに異なる３種類の過電流保護部品である電流ヒューズからリセッタブル、ワンブローヒューズの2タイプと温度ヒューズの面実装製品の紹介です。全て表面実装品で実装工数の削減が可能です。

二次電池保護回路向け電流ヒューズ

特長

  • ３種類の電流ヒューズを取り揃えております
    • リセッタブルヒューズ：
      PTC のキャリア材にメタルを使用した低抵抗製品
    • ワンブロー電流ヒューズ：
      溶断材料に気中ワイヤを用いた製品
    • 温度ヒューズ：
      バイメタルにセラミック PTC を組み合わせた製品
  • UL、IEC 規格準拠

アプリケーション

  • 二次電池パック（Li-ion ＆ Polymer）保護回路
  • USB ポート電流保護
  • PC マザーボード（Plug & Play 保護）
  • スマホ バッテリー＆ポート保護
  • PDA、デジカメ＆ゲームコンソールポート保護

リセッタブル電流ヒューズ

PTC のキャリア材にメタルを使用した低抵抗製品です。急速充放電対応 12V 品をラインナップ。

型番 P-TCO-N450/12
定格 12Vdc/50A
保持電流 4.50A
初期抵抗値 2mΩ～
安全規格 UL、IEC

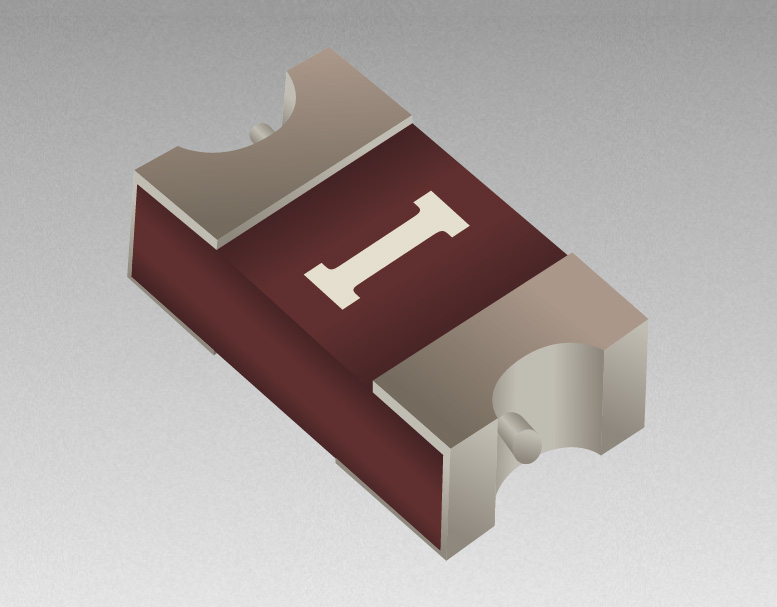

ワンブロー電流ヒューズ

溶断材料に気中ワイヤを用いた製品でUL、IEC規格対応製品です。

型番 SF-1206WxxxS
（xxx は電流値）
定格 65Vdc/50A
（1.5 ～ 4.0A）、
32Vdc/50A
（5.0 ～ 15A）
溶断時間 ５秒以内
（250% 定格電流印加時）
安全規格 UL248-14、IEC60127

温度ヒューズ

バイメタルにセラミックPTC を組み合わせた製品です、出荷前の全数動作試験を実施し、市場リターンなし。国内生産で信頼性の高い製品です。

型番 SCxxAAB
（xx は温度）
定格 28Vdc/25A
対応温度 72/77/82/85℃
（公差 ±5℃）
安全規格 UL、IEC
　
