FLAT™ Technology Gas Discharge Tube (GDT) Surge Arrestors

1/4 サイズで性能維持 ~ FLAT™ 技術ガスアレスタ

　
ガスアレスタ
2 極
薄型
横置き
縦置き

２極タイプのガスアレスタは従来、樽型で実装場所を取っていましたが、ボーンズ社の FLAT™ 技術により特性を損なうことなく 1/4 サイズに縮小を可能にします。

※1、横置きに使えば基板裏側スペースにも実装が可能です。

FLAT™ 技術ガスアレスタ

特長

  • 本体厚み = 1.60㎜

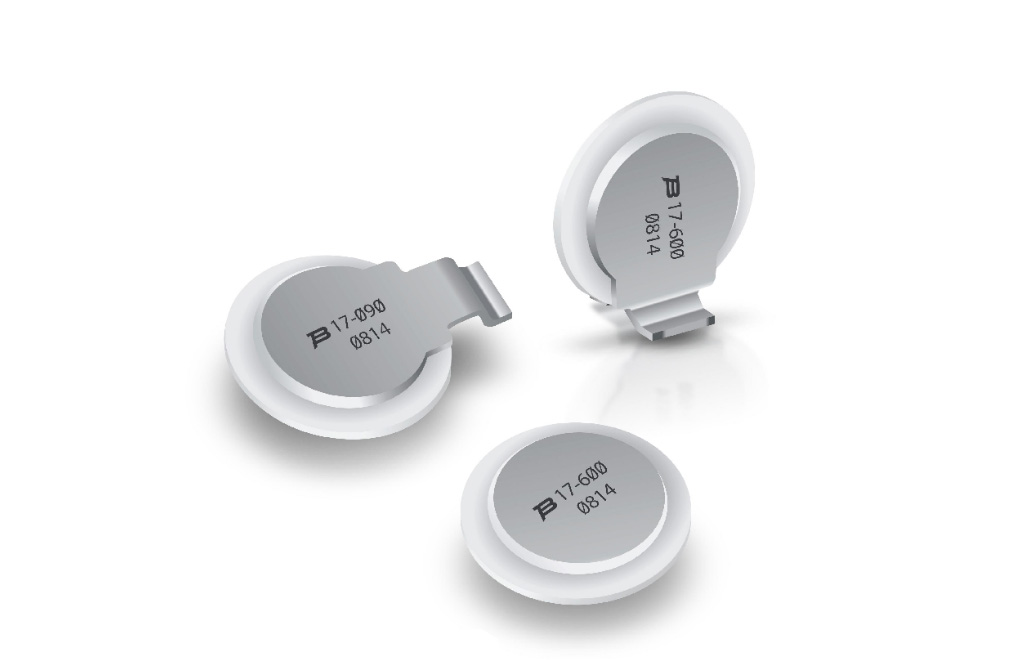

  • 縦置き、横置き、クランプカートリッジ用無端子タイプ
  • 5kA 8/20μs 対応
  • UL 認定
  • RoHS 対応

アプリケーション

  • 通信端末
  • 産機通信
  • SPD（サージ保護デバイス）
  • 狭小基板や多員数実装での省スペース化

FLAT™ 技術について

従来の GDT が持つ内部絶縁に必要となる沿面距離（赤矢印）を維持したまま製品サイズダウンに成功。これにより、従来品と変わりのない製品特性を実現しました。

仕様

型番 2015-09 2015-15 2015-23 2015-35 2015-42 2015-50 2015-60
DC 放電電圧 90V 150V 230V 350V 420V 500V 600V
インパルス
放電電圧		 100V/μs 400V 400V 450V 600V 650V 700V 750V
1kV/μs 700V 650V 650V 800V 850V 900V 950V
　
