FLAT™ Technology Gas Discharge Tube (GDT) Surge Arrestors

FLAT™ 技術搭載薄型 2 極ガスアレスタラインアップ

　
ガスアレスタ
2 極
薄型
高密度
縦置き
横置き

従来樽型ガスアレスタと比べて 1/4 のサイズに縮小※1 されたボーンズ社の FLAT™ 搭載 GDT 製品のラインアップは一新されました。当製品を横置きに使えば、基板裏側にも実装が可能で、薄型化、高密度化への対応を可能にします。

※1 Model 2027シリーズと比較した数値

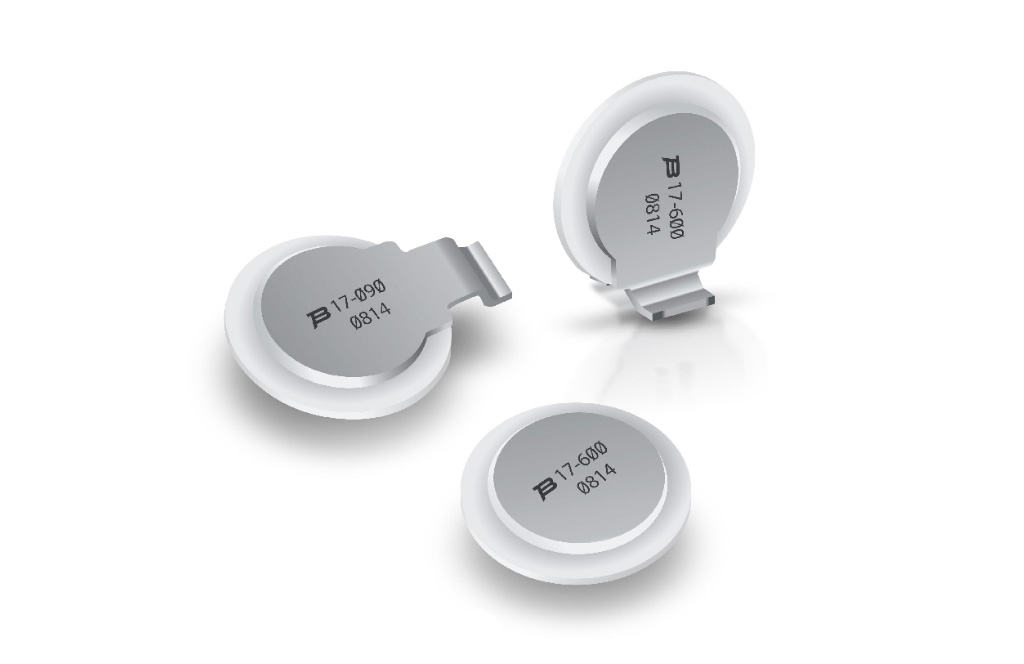

薄型 2 極ガスアレスタラインアップ

特長

  • 本体厚み = 2.0㎜
  • 縦置き、横置き、クランプカートリッジ用無端子タイプ
  • 10kA 8/20μs 対応
  • UL 認定
  • RoHS 対応

アプリケーション

  • 通信端末
  • 産機通信
  • SPD（サージ保護デバイス）
  • 狭小基板や多員数実装での省スペース化

仕様

型番 2017-09 2017-15 2017-23 2017-35 2017-42
DC 放電電圧 (@100V/s) 90V 150V 230V 350V 420V
インパルス
放電電圧		 100V/μs TYP 350V 400V 450V 600V 600V
1kV/μs TYP 600V 700V 700V 800V 900V

FLAT™ 技術について

従来の GDT が持つ内部絶縁に必要となる沿面距離（赤矢印）を維持したまま製品サイズダウンに成功。これにより、従来品と変わりのない製品特性を実現しました。

　
