Gas Discharge Tube Surge Arrestor with FLAT Technology Model 2018

FLAT テクノロジー採用薄型３極ガスアレスタ 2018 シリーズ

　
ガスアレスタ
基板実装
薄型
小型
省スペース

FLAT® テクノロジーにより製品本来の保護特性を維持したまま薄型化を実現した Bourns 社ガスアレスタの３極タイプを紹介します。筐体と基板裏面との隙間を利用し基板面積の有効活用や更なる小型化が可能です。当シリーズは薄型 3.5㎜ のため、３極タイプでも基板裏面に実装ができ省スペース化に貢献します。90V から 500V までの６段階の DC スパークオーバー電圧をラインナップしており、サージ波形 8/20μs 20kA にも対応しています。

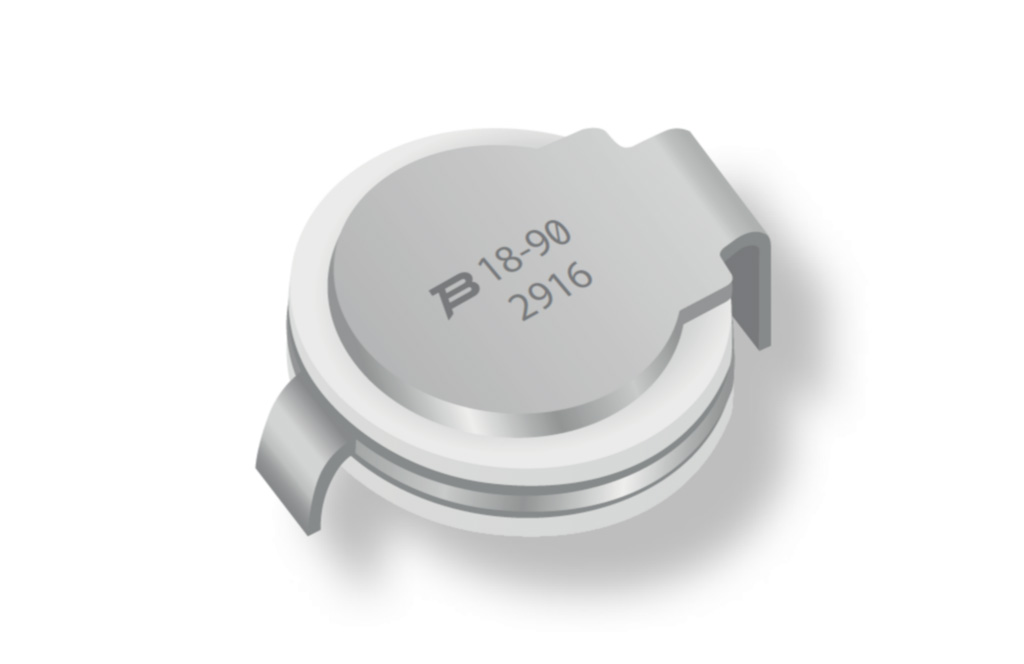

３極ガスアレスタ 2018 シリーズ

特長

  • Bourns FLAT GDT テクノロジー採用

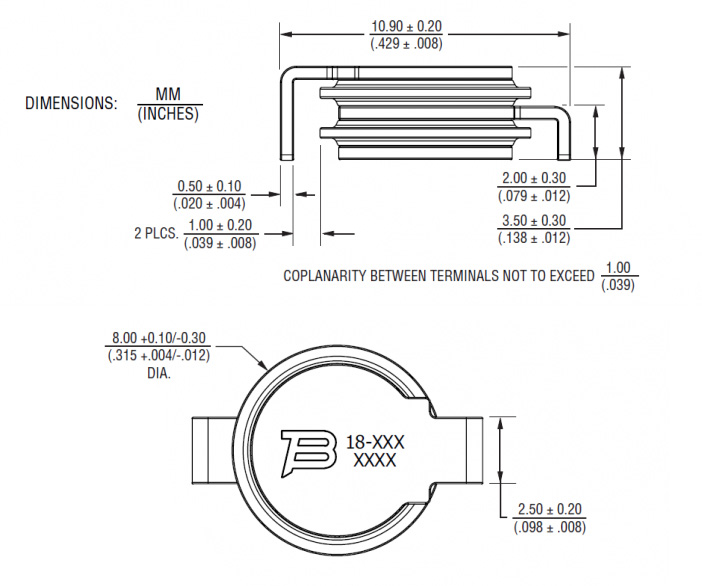

  • 横置き高はわずか 3.5mm（既存 GDT SMD 製品の 50% 減）
  • サージ波形 8/20μs 20kA（ITU K.12 Class III）
  • 90V ～ 500VDC スパークオーバー電圧（６段階）
  • 動作温度範囲：-55℃ ～ +105℃
  • UL 認定
  • RoHS 対応

アプリケーション

  • 通信端末
  • 産機通信
  • サージ保護デバイス (SPD)
  • 実装面積の取れない狭小基板向け

品番別特性

品番 2018-09 2018-15 2018-23 2018-35 2018-42 2018-50
DC Sparkover ±20 % @ 100V/s (1) 90V 150V 230V 350V 420V 500V
DC Sparkover
End-of-Life Values (2)
(99% of values)		 Maximum <120V <195V <300V <455 V <550V <650V
Minimum >65V >110V >170V >260V >315V >375V
Impulse
Sparkover
Voltage (3)		 100V/µs Typical 350V 400V 450V 600V 700V 800V
For 99 % of Values <600V <750V <900V <1050V <1150V <1250V
1kV/µs Typical 650V 650V 600V 800V 900V 1000V
For 99 % of Values <850V <900V <1000V <1250V <1400V <1600V

(1) In ionized mode
(2) IR after life >108Ω
(3) 出荷時　AQL 0.65 Level II, DIN ISO 2859

インパルス放電電流性能

インパルス放電電流 耐久回数
24,000A, 8/20μs 1回
20,000A, 8/20μs > 10 回
5,000A, 10/350μs 1回
200A, 10/1000μs > 300回
20A, 10/1000μs > 1500回
　
