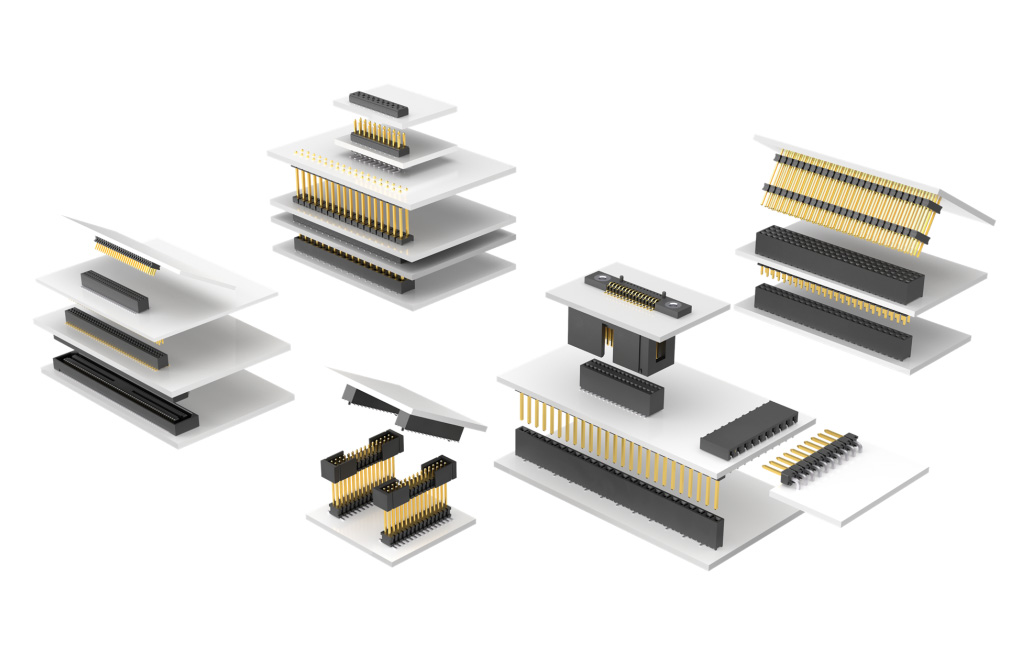

Samtec 社は、低背型、高背型、高密度の各種デザインがそろった、ボード間の接続を可能にする 2.54mm および 2.00mm ピッチのボード・ツー・ボードコネクタラインアップを取り揃えております。多彩な嵌合方法と実装方法に対応しているおかげで、幅広いアプリケーションで実装できる製品の選択が可能です。

2mm ピッチボード対ボード コネクタ ラインアップ

特長

2.54mm ピッチタイプ

  • 3つのコンタクトシステムから選択可
  • バーティカルおよびライトアングル/ホリゾンタル型嵌合
  • スルーホール、表面実装、プレスフィット実装方法
  • 低背型、高背型があり嵌合高さの選択可能
  • １列、２列、３列 タイプ
  • ボトムエントリー嵌合、パススルー接続可能
  • 誤嵌合防止極性付、位置決めピンなどの豊富なオプション
  • E.L.P.™ 認定システムあり

2.00mm ピッチタイプ

  • ４つのコンタクトシステムから選択可
  • バーティカルおよびライトアングル/ホリゾンタル型嵌合
  • スルーホール、表面実装、プレスフィット実装方法
  • 低背型、高背型があり嵌合高さの選択可能
  • １列 ～ ６列タイプ
  • PC/104-Plus™ 準拠
  • ボトムエントリー嵌合、パススルー接続可能
  • フレキシブルな３軸の FleXYZ™ 設計

アプリケーション

  • 産業機器
  • コンピュータ
  • 計測器
  • 医療機器

シリーズ別仕様

2.00mm ピッチシリーズ

シリーズ MMT TMM/
MTMM		 TMMH TW ZLTMM CLT ESQT/
-368		 MMS SMM SQT SQW TLE
嵌合方向 RA V & RA V V & RA V V & RA V
実装方法 SMT & MT T/H & SMT T/H T/H & SMT T/H T/H & SMT SMT T/H T/H & SMT SMT
ボード
スタッキング
(mm)		 min 2 3.63 4.14 7.49 7.62 3.63 9.37 5.94 6.07 7.85 6.99
max 4 18.87 22.07 43.31 13.34 4.98 43.31 19.81 17.78 29.59 17.53
コンタクト・システム   Tiger
Claw™		 Tiger
Buy™		 Tiger
Claw™		 Tiger
Eye™		 Tiger Buy™ Tiger
Beam™

2.54mm ピッチシリーズ

シリーズ DW,
EW, ZW		 HW MTSW/
HMTSW		 TLW/
MTLW		 TSM TSW/
HTSW		 BCS ESW,
ESQ		 HLE SSM SSQ SSW
嵌合方向 V V & RA V & RA V V & RA
実装方法 T/H T/H & SMT T/H SMT & MT T/H T/H & SMT SMT T/H T/H & SMT
ボード
スタッキング
(mm)		 min 13.59 10.03 7.24 6.1 7.47 7.87 9.02 13.59 7.47 11.18 10.03
max 48.51 30.73 46.36 20.96 14.48 35.69 18.92 48.51 26.16 30.1 38.35
コンタクト・システム   Tiger
Claw™		 Tiger
Buy™		 Tiger
Beam™		 Tiger
Claw™		 Tiger
Buy™

ボード製品ラインアップの紹介動画

幅広い製品ラインアップにおいて、Samtec 社が提供する各種ボード対ボード製品を分かり易く紹介する動画です。

　
