Extreme Performance & Density Array Connectors

小型かつ超高密度で優れたパフォーマンスを持つコネクタ&ケーブル製品群 NovaRay®

　
NVAM
NVAF
ハイスピード
超高密度
極低損失
BGA
スタブフリー
PAM4

NovaRay® の革新的な設計は、システムの小型化とスピードの上昇に伴い重要となる超高密度性能と非常に優れたパフォーマンスを兼ね備えています。また、フルシールド ディファレンシャル ペア設計と安定した2箇所の接触部により、業界をリードする 4.0Tbps の総合データレートを実現します。

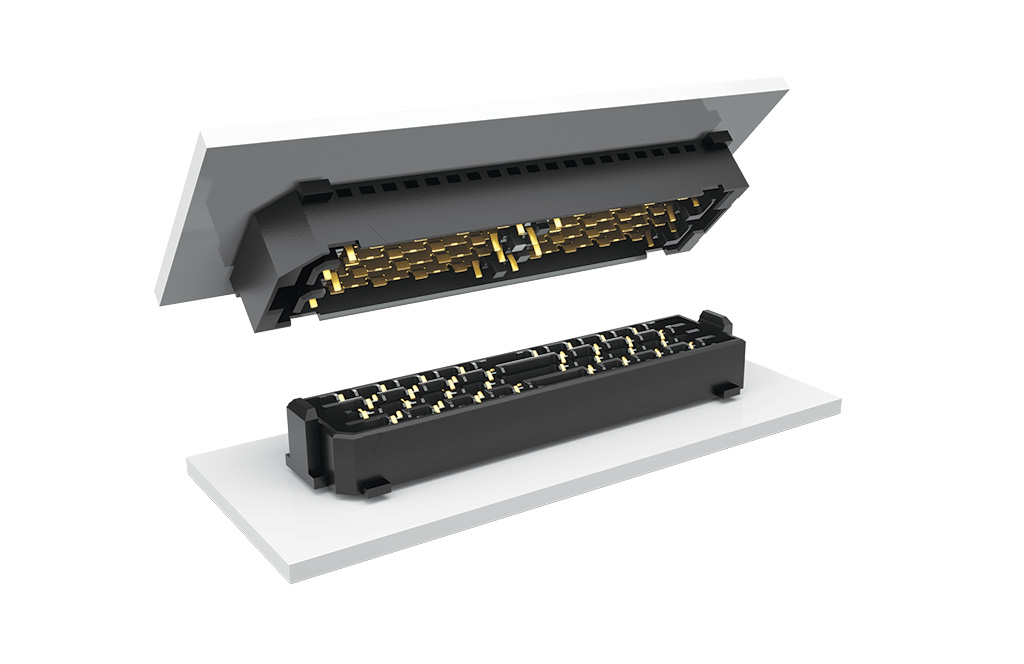

コネクタ&ケーブル NovaRay 製品イメージ

特長

  • チャネルあたり：112Gbps PAM4
  • 総合データレート：4.0Tbps、9 IEEE 400G チャネル
  • 革新的なフルシールドディファレンシァルペア設計による以下のようなメリットを提供：
    1. きわめて低いクロストーク（最大 40GHz）
    2. 詳細なインピーダンス制御
    3. スタック高さの増加に伴いデータレートの変動が低下
  • 平方インチあたりのディファレンシァル ペア数：112
  • 同じデータスループットで従来のアレーよりも 40% 少ないスペースを使用
  • ボードへの BGA 装着により、密度の向上とトレース ブレークアウト領域の最適化を実現

アプリケーション

  • 半導体製造
  • メモリテスタ
  • 画像処理装置
  • CT/MRI
  • 産業用 PC

資料ダウンロード

NovaRay 製品カタログ（英文）PDF － 220.66 KB

NovaRay 極密度インターコネクト、ペアごと 112Gbps PAM4

　
