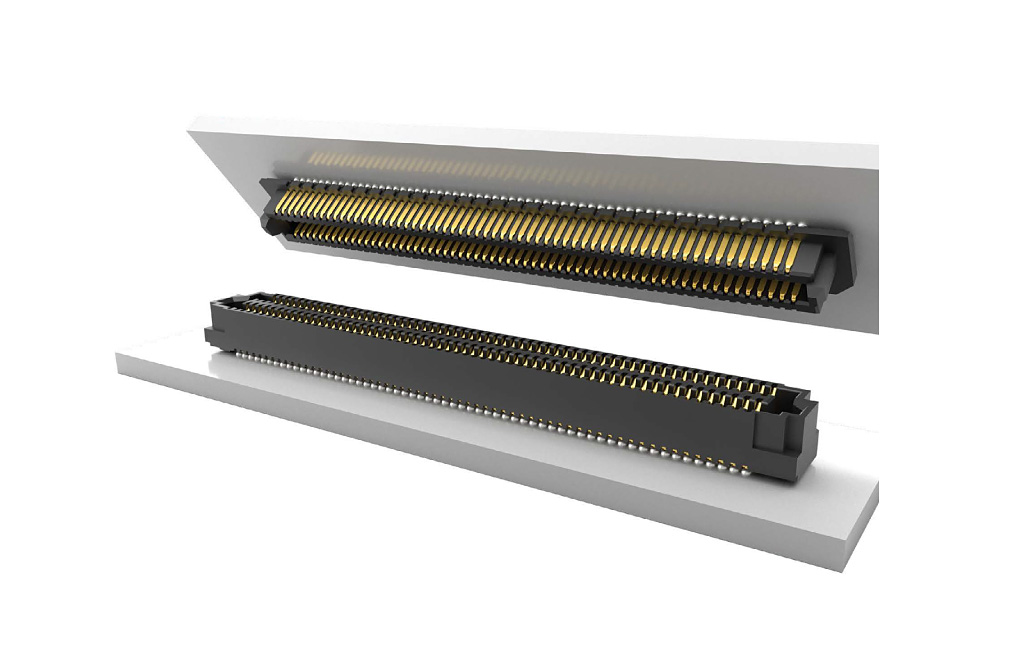

XILINX 社 Kria K26 モジュールの出力インターフェース接続用コネクタに、SAMTEC 社 AcceleRate® HD 240 pin コネクタが２個使用されております。AcceleRate® HD シリーズ は 0.635㎜ ピッチの高密度にて多列の基板間コネクタで、56Gbps PAM4 の伝送を可能としております。高速信号用 Edge Rate® コンタクトを搭載、コンタクトの表面にミル加工を施し、滑らかな嵌合表面を実現。このためコンタクトの摩耗が減少し、耐久性と寿命が向上します。さらに、挿入力と抜去力が低いため、ある程度の斜め嵌合/抜去が可能です。
特長
- 非常に高密度で最大 240 の合計 I/O 数
- 4列設計：１列あたり 10 ～ 60 の極数
- 56Gbps PAM4（28 Gbps NRZ）アプリケーションをサポート
- PCIe® Gen 5 対応
- 定格電圧：155VAC
- 定格電流：1.4A {1 Pin Powered per row(4)}
- 使用温度：-55℃ ～ 125℃
- 篏合回数：100 回
- インサーションロス：18GHz にて -3dB（嵌合高 5㎜）
- インピーダンス：100Ω（DP として）
アプリケーション
- データコム、テレコム
- 組み込みシステム・サーバー
- 医療機器
- 5G 無線システム
- ロボティクス
- AI 搭載機器
資料ダウンロード
AcceleRate® HD シリーズカタログ（英文）PDF － 356.35 KB
