ULTRA-HIGH DENSITY OPEN-PIN-FIELD ARRAYS SEARAY 0.80mm PITCH SYSTEMS

SEARAY™ 0.80mm ピッチ超高密度アレー

　
ハイスピードコネクタ
狭ピッチ
多極
省スペース
SEAM8
SEAF8

0.80mm ピッチのグリッドが特徴の超高密度ハイスピード オープンピン フィールド アレーは、.050" ピッチ SEARAYTM インターコネクトに比べて最大 50% のボードスペースを節約できます。シグナルインテグリティに合わせて最適化された合計 500 までの Edge Rate® コンタクトにより、極めて柔軟な信号とグラウンドのルーティングが可能。また、最大10列、1列あたり50個のコンタクト、7mmまたは 10mm から選べるスタック高さ、ハイスピード 28+Gbps のパフォーマンスといった機能も提供します。

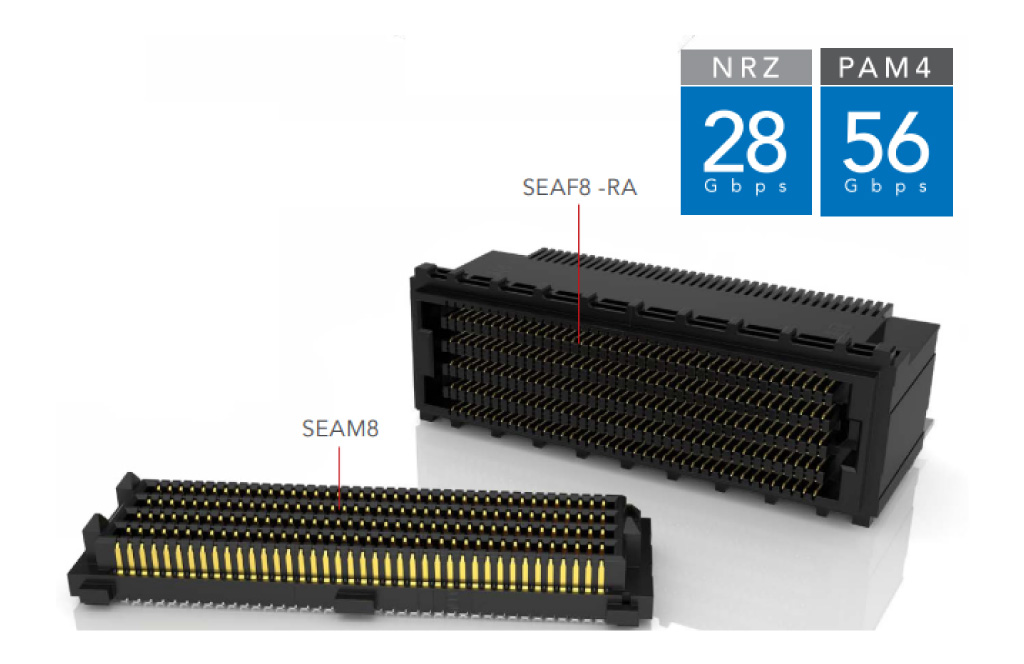

Samtec SEARAY 製品写真

特長

  • 0.80 mm (.0315") ピッチ グリッド
  • 0.50" (1.27 mm) pitch SEARAYTM に比べて 50% の省基板スペース
  • パフォーマンス：最大17.5 GHz / 35 Gbps
  • 堅牢な Edge Rate® コンタクト
  • 最大 500 I/O
  • スタック高さは 7mm および 10mm
  • ソルダーチャージ端子で実装が簡単
  • Samtec 28+Gbps ソリューション
  • ブレークアウト領域トレースルーティングの推奨について Final Inch® の認証を取得

アプリケーション

  • 半導体製造装置
  • バーインテスタ
  • 超音波診断装置
  • CT/MRI
  • CPUボード

資料ダウンロード

0.80mm ピッチ超高密度アレー カタログ（英文）PDF － 523.96 KB

SEARAY 超高密度アレー紹介動画

　
