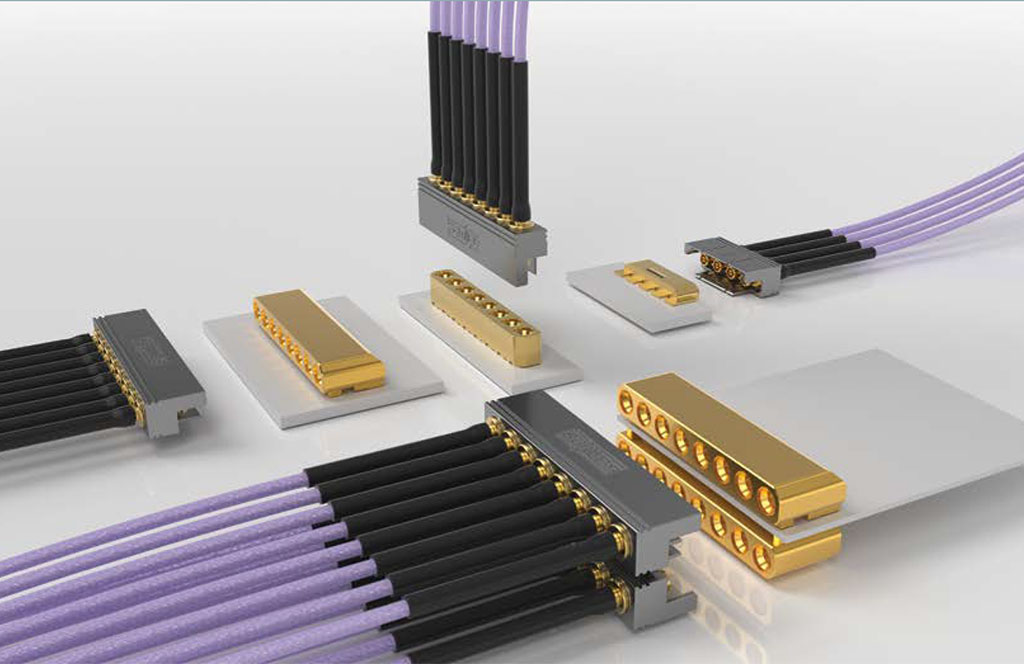

MAGNUM RF™ シリーズは、2 ～ 10 ポジションまで連続した SMPM 同軸コネクタソリューションで、低損失、省スペース設計、最小 3.18mm の曲げ半径、非目視嵌合が特徴です。スペースが限られており、高い動作周波数が必要な場合に最適な製品です。SMPM コネクタは最高 65GHz 周波数までモードフリーで動作します。この特性により、低帯域または中帯域のシステム要件をサポートいたします。ケーブル対基板、基板対基板ソリューションであり、ケーブルアッセンブリでの供給もしています。
特長
- 省スペース設計：低背型、最大 10-pin の多連コネクタ
- インピーダンス：50Ω
- 曲げ半径：最小 3.18mm
- ケーブル対基板、基板対基板
- ケーブルアッセンブリで供給可能
アプリケーション
- RF 計測器
- 医療機器
- 航空
- 宇宙
資料ダウンロード
MAGNUM RF カタログ（英文）PDF － 574.87 KB
RF コネクタ デザイン ガイド（英文）PDF － 20.15 MB
Samtec RF コネクタソリューションの紹介
