XALxx Series of High Current Shielded Power Inductors

従来インダクタの常識を覆した超大容量パワーインダクタ XAL15xx シリーズ

　
パワーインダクタ
大容量
低損失
低放射ノイズ
小型
超低DCR
高信頼性

小型、大電流容量、低損失、低放射ノイズ、そして従来製品に比べ広い動作温度保証範囲を実現した Coilcraft 社の XAL15xx シリーズを紹介します。当シリーズは、従来のインダクタの常識を覆した超大容量パワーインダクタです。

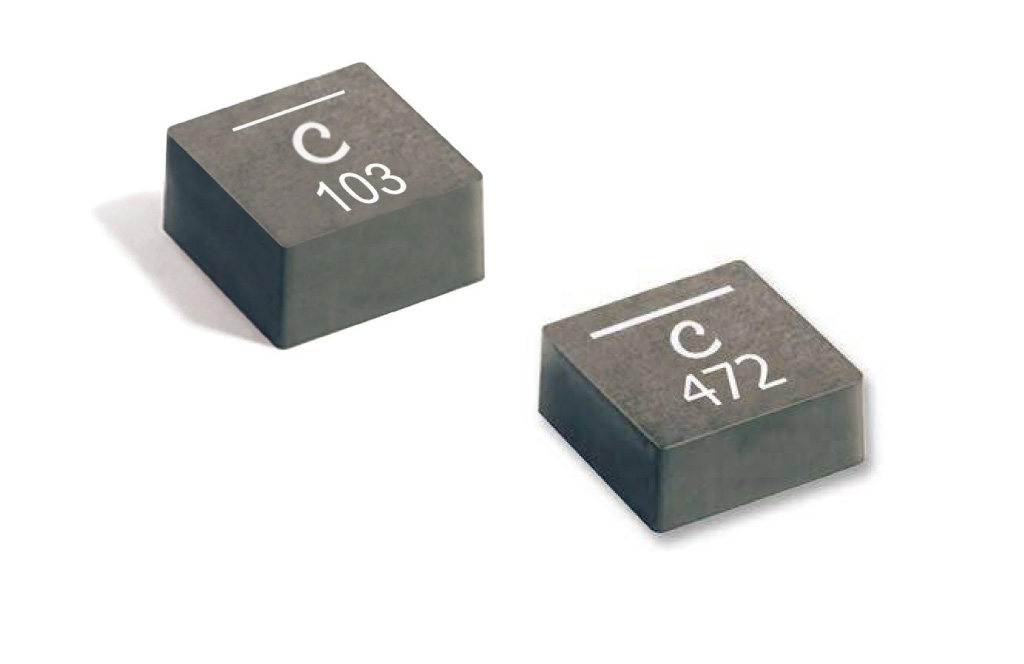

超大容量パワーインダクタ XAL15xx シリーズ

特長

  • 超低 DCR
  • 100A を超える電流容量にも対応
  • 高い信頼性
  • 周囲温度：125℃ の温度まで 100% 動作保証
  • シールドタイプ
  • メタルコンポジットインダクタならではのシームレス構造により、漏洩磁束を大幅に低減

アプリケーション

  • VRM/VRD
  • POL
  • 20A を超える大容量電源

仕様

Inductance XAL1580 XAL1510 XAL1513
Isat (A) DCR (Ω) Isat (A) DCR (Ω) Isat (A) DCR (Ω)
0.40μH 111.0 0.0005
0.78μH 86.0 0.0007
1.0μH 73.5 0.0009
1.5μH 65.0 0.0012
1.8μH 57.0 0.0020
2.2μH 51.0 0.0020
3.3μH 43.0 0.0030
4.7μH 34.2 0.0040 39.0 0.0034
5.6μH 33.0 0.0044
6.8μH 31.0 0.0057 36.0 0.0042
8.2μH     30.0 0.0060
10μH     26.3 0.0068
15μH     23.0 0.0092 23.5 0.0068
22μH     18.7 0.0145
33μH     16.7 0.0187

寸法

型番 XAL1580 XAL1510 XAL1513
ベース (mm) 15.4 × 16.4 15.4 × 16.4 15.2 × 16.2
高さ (mm) 8.0 10.0 13.0
　
