Shielded Power Inductors XGL4012

極低損失閉磁路パワーインダクタ XGL4012 シリーズ

　
パワーインダクタ
極低損失
低背
DC/DC コンバータ

コイルクラフト社のインダクタ、XGL4012 は極低損失で電源ラインのラインフィルターに最適です。0.10 ～ 1.2μH までの広いラインナップで幅広いアプリケーションへの対応が可能です。メタルコア特有のソフトサチュレーションを持っているため、急激なインダクタンス値減少がありません。信頼性は AEC-Q200 グレード1（-40℃ ～ +125℃）認定済み、環境基準はハロゲンフリー RoHS に対応済みです。

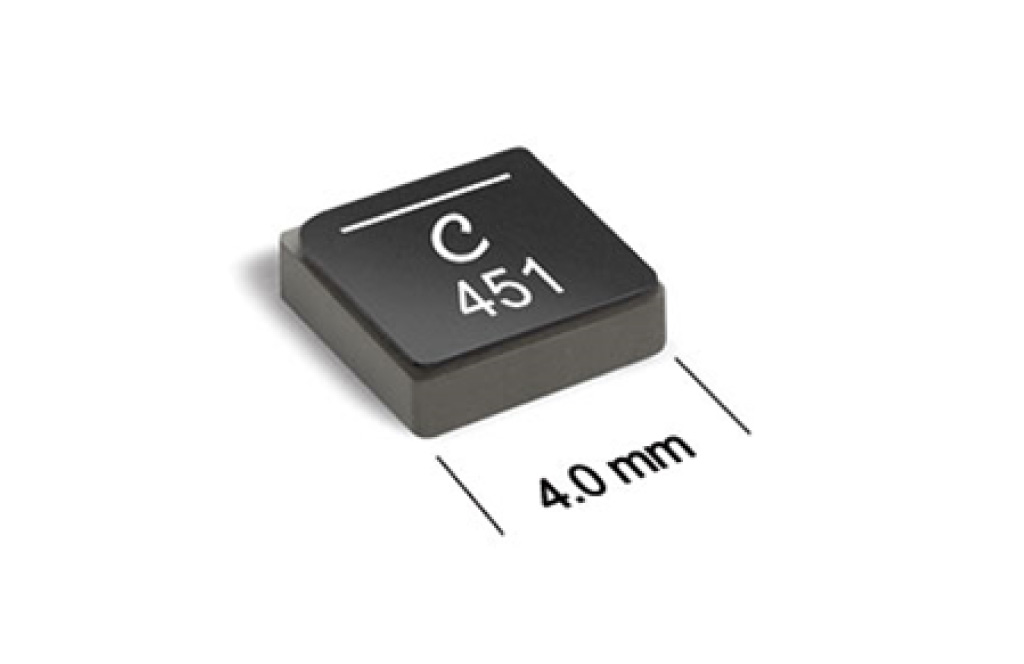

Coilcraft XGL4012 製品写真

特長

  • 極低損失閉磁路パワーインダクタ
  • 幅広いインダクタンス値に対応
  • ソフトサチュレーション
  • AEC-Q200 グレード 1（-40℃ ～ +125℃）認定

アプリケーション

  • 降圧コンバーター
  • 昇圧コンバーター
  • 電源ラインフィルター
  • POL

資料ダウンロード

XGL4012 シリーズデータシート（英文）PDF － 253.72 KB

仕様

型番 L値
(µH)		 直流抵抗値
（mΩ）		 自己共振周波数
(MHz)		 Isat (A) Irms (A)
typ max 10%
Drop		 20%
Drop		 30%
Drop		 20℃
Rise		 40℃
Rise
XGL4012-101MEC 0.10 2.4 2.9 270 8.9 14.6 21.5 13.8 19.7
XGL4012-221MEC 0.22 5.0 6.0 160 6.1 9.9 14.4 10.9 14.7
XGL4012-381MEC 0.38 9.1 10.9 110 4.5 7.3 10.7 8.8 12.0
XGL4012-451MEC 0.45 11.5 13.8 105 4.4 7.0 9.9 8.0 10.9
XGL4012-601MEC 0.60 14.6 17.5 88 3.6 5.9 8.4 6.6 9.0
XGL4012-102MEC 1.0 25.0 29.9 67 2.9 4.6 6.6 5.2 7.0
XGL4012-122MEC 1.2 29.5 35.3 58 2.6 4.2 6.0 4.8 6.6
