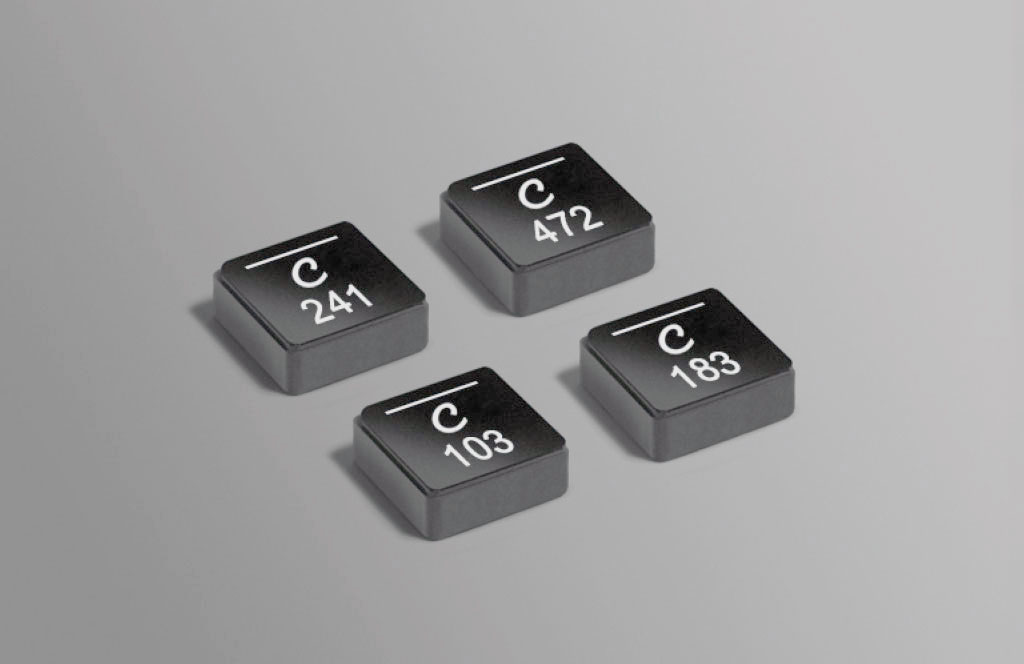

低背、超低損失メタルコンポジットパワーインダクタ XGL7030 シリーズ

XGL7030 シリーズは、コイルクラフト社が独自に開発したメタルコンポジットインダクタ XGL ファミリーの新シリーズです。本シリーズは実装専有面積が7.5mm × 7.5mm、高さが 3.1mm という低背設計で、幅広い用途でご使用いただけます。インダクタンス値は 0.24μH から 18μH と 14 定数を揃えており、同程度の外形寸法のパワーインダクタと比較して、低 DCR・大電流容量が特長です。直流重畳特性は、徐々にインダクタンス値が減少するソフトサチュレーション特性を備えており、電源等のパワー用途で優れた性能を発揮します。また、単位体積当たりの飽和電流容量（Isat）をフェライトインダクタと比較（インダクタンス値 10μH で比較）した場合、フェライトインダクタ LPS8045B-103MRC（外形寸法 8mm × 8mm × 4.5mm）の Isat 密度が 0.012A/mm³ であるのに対し、XGL7030-103MRC（外形寸法 7.5mm × 7.5mm × 3.1mm）は 0.042A/mm³ と、約 3.4 倍の大電流容量を実現しています。

特長

高さ 3.1mm、低背メタルコンポジットインダクタ
低 DCR で低損失
高耐熱性、最大部品温度 165℃
AEC-Q200 認定品、高信頼性
大電流容量
定数検討用としてサンプルキットもご用意（C472-2）

アプリケーション

スイッチング電源出力平滑回路
電源ラインフィルタ

資料ダウンロード

XGL7030 シリーズデータシート（英文）PDF － 325.01 KB

仕様

型番	Inductance (μH) (Tolerance: ±20%)	DCR (mΩ)		SRF typ (MHz)	Isat (A)			Irms (A)
型番	Inductance (μH) (Tolerance: ±20%)	typ	Max	SRF typ (MHz)	10% drop	20% drop	30% drop	20℃ rise	40℃ rise
XGL7030-241MEC	0.24	1.1	1.3	90	19	32	46	26	37.2
XGL7030-471MEC	0.47	1.9	2.3	60	13	21.5	32	20.2	29.4
XGL7030-681MEC	0.68	2.5	3	45	10.5	18	27	19	26
XGL7030-102MEC	1	3.8	4.6	35	8	14	21	16.8	22.9
XGL7030-152MEC	1.5	5.3	6.4	30	6.7	11.8	17.6	14	19.3
XGL7030-222MEC	2.2	7.3	8.8	25	5.5	9.7	14.5	12	16.3
XGL7030-332MEC	3.3	10.4	12.5	20	4.8	8.2	12	10.2	13.8
XGL7030-472MEC	4.7	14.8	17.8	16	4.4	7.3	10.6	8.5	11.5
XGL7030-562MEC	5.6	18.7	22.4	14	4	6.5	9.4	7.5	10.2
XGL7030-682MEC	6.8	22.5	27	13	3.5	5.9	8.4	7.2	9.4
XGL7030-822MEC	8.2	27.3	32.8	12	3.1	5.2	7.7	6.5	8.5
XGL7030-103MEC	10	31.8	38.2	10	3	5	7.3	5.5	7.5
XGL7030-153MEC	15	45.4	54.5	9	2.2	3.9	5.7	4.6	6.3
XGL7030-183MEC	18	60.3	72.4	9	1.9	3.3	4.9	4.1	5.5
