超低背フェライトコアパワーインダクタ LPS4010 シリーズ

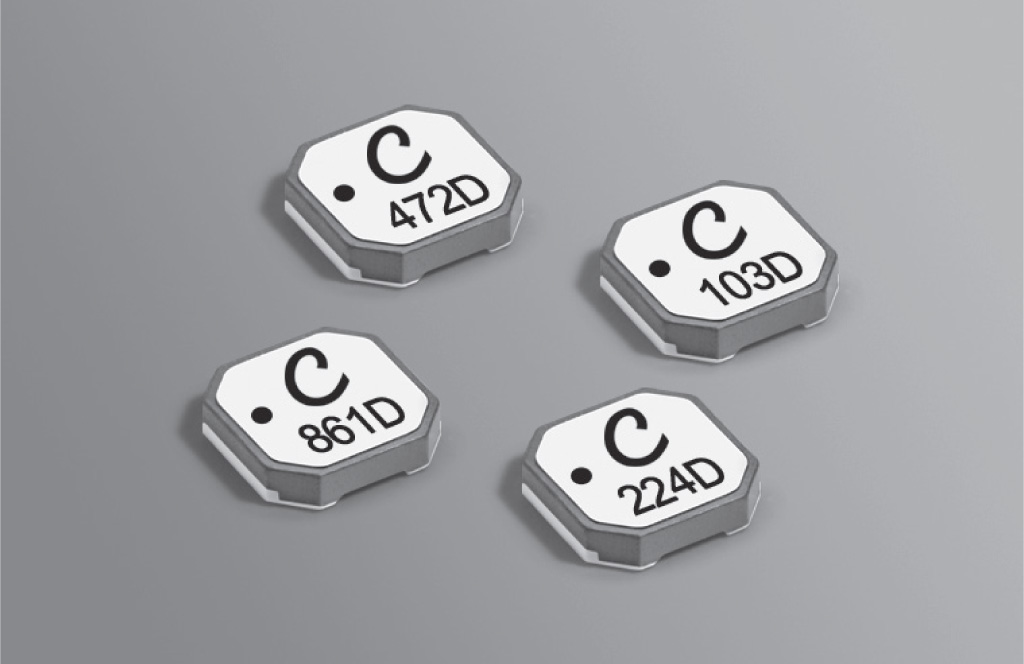

ディスコン（EOL）しないことを約束している Coilcraft 社から、新しいフェライトパワーインダクタ、LPS4010 シリーズがリリースされました。今回リリースされた新製品の、1.0mm という高さは、電源コントローラ IC で標準的な面実装パッケージ SOP よりも低く、このインダクタの採用により、電源ボードの小型低背化を実現します。サンプルについては、弊社営業までお問い合わせください。

特長

小型低背
外形寸法：3.9 × 3.9 × 1.0mm
インダクタンス範囲：0.38uH ～ 220uH　全24定数
コア材：フェライト
最大許容部品温度：165℃（製品表面）
ROHS、AEC-Q200 グレード１対応品
ハロゲンフリー

アプリケーション

オンボード電源
携帯機器内部電源
計測機器等ハンディターミナル
工業用制御装置
LED 光源制御回路

資料ダウンロード

LPS4010 シリーズデータシート（英文）PDF － 223.9 KB

Part number	L2 (µH)	DCR max (Ohms)	SRF typ (MHz)	Isat(A)			Irms(A)
Part number	L2 (µH)	DCR max (Ohms)	SRF typ (MHz)	10% drop	20% drop	30% drop	20°C rise	40°C rise
LPS4010-381NR_	0.38±30%	0.028	350	4.3	4.4	4.5	2.45	3.35
LPS4010-601NR_	0.60±30%	0.034	240	3.5	3.6	3.7	2.3	3.1
LPS4010-861NR_	0.86±30%	0.043	204	3	3.1	3.2	2	2.7
LPS4010-122NR_	1.2±30%	0.066	173	2.5	2.6	2.7	1.7	2.2
LPS4010-152NR_	1.5±30%	0.088	140	2.1	2.2	2.3	1.4	1.9
LPS4010-222MR_	2.2±20%	0.1	112	1.9	2	2.1	1.3	1.75
LPS4010-332MR_	3.3±20%	0.14	91	1.5	1.6	1.7	1.15	1.55
LPS4010-472MR_	4.7±20%	0.245	72	1.2	1.3	1.4	0.85	1.15
LPS4010-562MR_	5.6±20%	0.26	70	1.1	1.2	1.3	0.8	1.1
LPS4010-682MR_	6.8±20%	0.311	59	1	1.1	1.2	0.75	1
LPS4010-822MR_	8.2±20%	0.43	55	0.9	0.95	1	0.65	0.85
LPS4010-103MR_	10±20%	0.468	51	0.86	0.88	0.9	0.6	0.8
LPS4010-123MR_	12±20%	0.63	45	0.76	0.78	0.8	0.525	0.7
LPS4010-153MR_	15±20%	0.7	41	0.72	0.74	0.76	0.5	0.675
LPS4010-183MR_	18±20%	0.775	38	0.66	0.68	0.7	0.45	0.625
LPS4010-223MR_	22±20%	1.04	33	0.58	0.6	0.62	0.375	0.525
LPS4010-333MR_	33±20%	1.65	27	0.47	0.48	0.49	0.3	0.425
LPS4010-473MR_	47±20%	2.23	21	0.4	0.41	0.42	0.26	0.36
LPS4010-683MR_	68±20%	2.97	17	0.33	0.34	0.35	0.24	0.32
LPS4010-104MR_	100±20%	4.36	14	0.27	0.28	0.29	0.2	0.3
LPS4010-124MR_	120±20%	4.9	13	0.25	0.26	0.27	0.19	0.25
LPS4010-154MR_	150±20%	5.85	11	0.235	0.24	0.245	0.17	0.23
LPS4010-184MR_	180±20%	7.55	10	0.21	0.215	0.22	0.155	0.21
LPS4010-224MR_	220±20%	8.66	8.9	0.19	0.195	0.2	0.145	0.19
