Shielded Power Inductors – XGL7015

超低背、超低損失メタルコンポジットパワーインダクタ XGL7015 シリーズ

　
パワーインダクタ
メタルコンポジット
超低損失
超低背
低DCR
AEC-Q200

XGL シリーズは、コイルクラフト社独自のメタルコンポジット製パワーインダクタで、実装専有面積は 7.5mm×7.5mm、高さは 1.5mm と非常に低背です。インダクタンスは 0.20μH から 2.2μH までの 7 つの値が揃っています。同じ電流容量のインダクタと比較しても、DCR が最小となっており、L 値が徐々に減少するソフトサチュレーション特性を持っています。また、単位体積当たりの飽和電流（Isat）密度でフェライトインダクタと XGL を比較すると、ほぼ同サイズ・同インダクタ値（L=1μH）のフェライトインダクタ LPS6225-102MRC（6mm×6mm×2.4mm）が 0.0625A/mm2 であるのに対し、XGL7015-102MEC は 0.156A/mm2 と、約 2.4 倍の差があります。

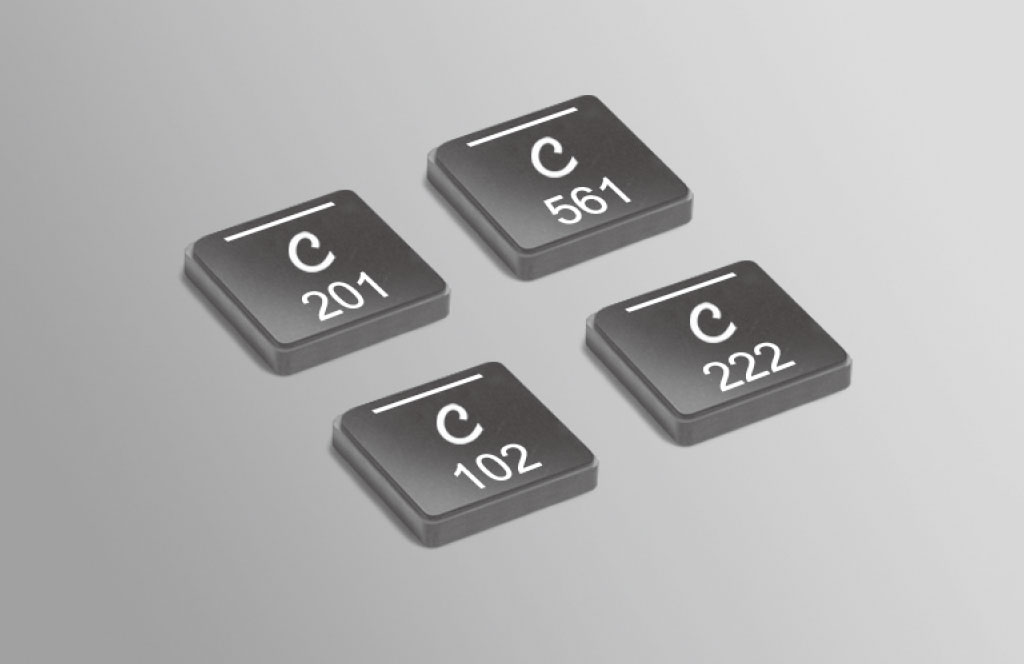

パワーインダクタ XGL7015 シリーズ

特長

  • 高さ 1.5mm、超低背メタルコンポジットインダクタ
  • 低 DCR で低損失
  • 高耐熱性、最大部品温度 165℃
  • AEC-Q200 認定品、高信頼性
  • 大電流容量
  • 定数検討用にサンプルキット用意（型番：C472-2）

アプリケーション

  • スイッチング電源出力平滑回路
  • 電源ラインフィルタ

資料ダウンロード

XGL7015 データシート（英文）PDF － 265.89 KB

メタルコンポジットパワーインダクタ XGL ファミリー紹介動画

　
