XAL7020/XAL7030 Series High Current Shielded Power Inductors

大電流容量・高信頼性パワーインダクタ XAL7020/XAL7030 シリーズ

　
パワーインダクタ
高信頼性
大電流
メタルコンポジット
低実装面積
低ノイズ
低損失
高効率
再生エネルギー

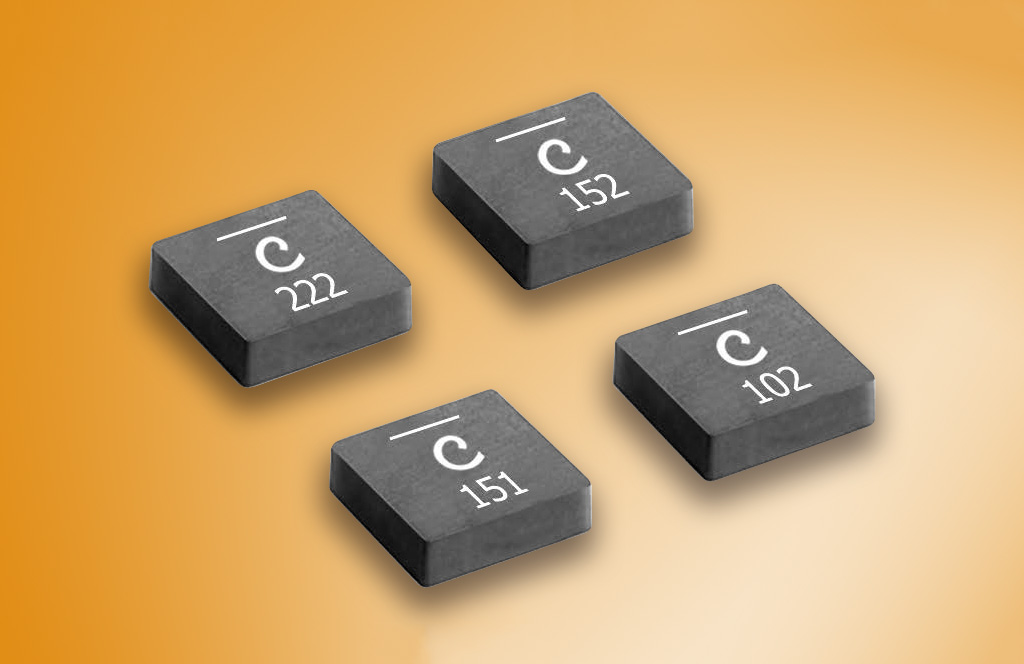

XAL70xx シリーズは、メタルコンポジット構造の大電流容量閉磁路パワーインダクタです。低背で 7.0㎝ × 7.05㎝ の実装面積にもかかわらず大きな飽和電流容量、広い動作温範囲、低ノイズ、低損失等パワーインダクタに要求される様々な優れた特性を有する最新のインダクタです。電源回路占有面積縮小化、高効率化、低ノイズ化に最適なソリューションです。

パワーインダクタ XAL7020/XAL7030 シリーズ

特長

  • 閉磁路構造
  • 低 DCR 低損失、大電流容量
  • 広い動作温度範囲：-40℃ ～ 125℃
  • 大電流容量
  • シームレス構造により、極めて低い放射ノイズ

アプリケーション

  • スイッチング電源の平滑回路
  • パワーラインコミュニケーション (PLC)
  • 再生可能エネルギー・システム
  • D クラスアンプ終段フィルタ
  • バッテリー駆動回路

仕様

XAL7020 シリーズ

型番 Inductance
±20% (μH)		 DCR (mOhms) SRF typ
(MHz)		 Isat
(A)		 Irms (A)
typ max 20°C rise 40°C rise
XAL7020-151ME_ 0.15 1.9 2.5 161 46 18 24
XAL7020-271ME_ 0.27 2.9 3.8 112 30 15 21
XAL7020-331ME_ 0.33 4 5.2 88 28 14 20
XAL7020-471ME_ 0.47 5.3 6.4 72 24.3 12 17
XAL7020-681ME_ 0.68 7.9 9.5 54 22.3 10 13
XAL7020-102ME_ 1 9.8 10.8 46 16.4 8 11
XAL7020-122ME_ 1.2 11.5 12.8 42 14.5 7 10
XAL7020-152ME_ 1.5 16.7 18.6 37 11.7 6 9
XAL7020-222ME_ 2.2 24.4 27.5 29 11.2 5 7

XAL7030 シリーズ

型番 Inductance
±20% (μH)		 DCR (mOhms) SRF typ
(MHz)		 Isat
(A)		 Irms (A)
typ max 20°C rise 40°C rise
XAL7030-161ME_ 0.16 1.15 1.26 158 60 24.9 32.5
XAL7030-301ME_ 0.3 1.75 1.92 101 41 21 27.6
XAL7030-601ME_ 0.6 3 3.3 72 36 18 23
XAL7030-102ME_ 1 4.55 5 63 28 16.1 21.8
XAL7030-152ME_ 1.5 7.6 8.36 51 23.5 11.9 15
XAL7030-222ME_ 2.2 13.7 15.07 40 18 10 12.9
XAL7030-272ME_ 2.7 15.7 17.3 36 12.8 9.2 11.4
XAL7030-332ME_ 3.3 19.5 21.45 29 12.3 8 10
XAL7030-472ME_ 4.7 25.2 27.72 21 12 6.9 9
XAL7030-562ME_ 5.6 30.25 33.3 17 11.5 5.3 7.3
XAL7030-682ME_ 6.8 38.7 42.57 15 10.7 4.4 6.8
XAL7030-822ME_ 8.2 44.3 48.73 13 10.2 2.9 5.9
XAL7030-103ME_ 10 57.0 62.70 12 7.0 2.6 5.3
　
