Small-sized Low Profile Power Inductor Series LPS6225

小型低背パワーインダクタ LPS6225 シリーズ

　
パワーインダクタ
非絶縁
高密度
低DCR
小型
低背

LPS6225 は、絶縁電源二次側で使用する、非絶縁小型高密度実装 DC/DC コンバータ、低背 DC/DC コンバータに最適なパワーインダクタシリーズです。小型、低背ながら、DCR が低く、DC/DC コンバータの高効率化を実現します。1mH の大きなL値の製品もあり、二次側 DC/DC コンバータの他に、LED 照明回路にも最適です。定数検討用に、シリーズ全定数を揃えたキット（C349）も販売しております。定数検討用に非常に便利です。

パワーインダクタ LPS6225 シリーズ

特長

  • 非絶縁 DC/DC コンバータ パワーインダクタ
  • 6.2mm 角、高さ 2.5ミリ
  • インダクタンス値範囲：1.2uH ～ 1mH
  • DCR：0.04Ω ～ 70Ω

アプリケーション

  • LED 照明回路
  • 二次側 DC/DC コンバータ
  • 絶縁電源

資料ダウンロード

LPS6225 データシート（英文）PDF － 261.31 KB

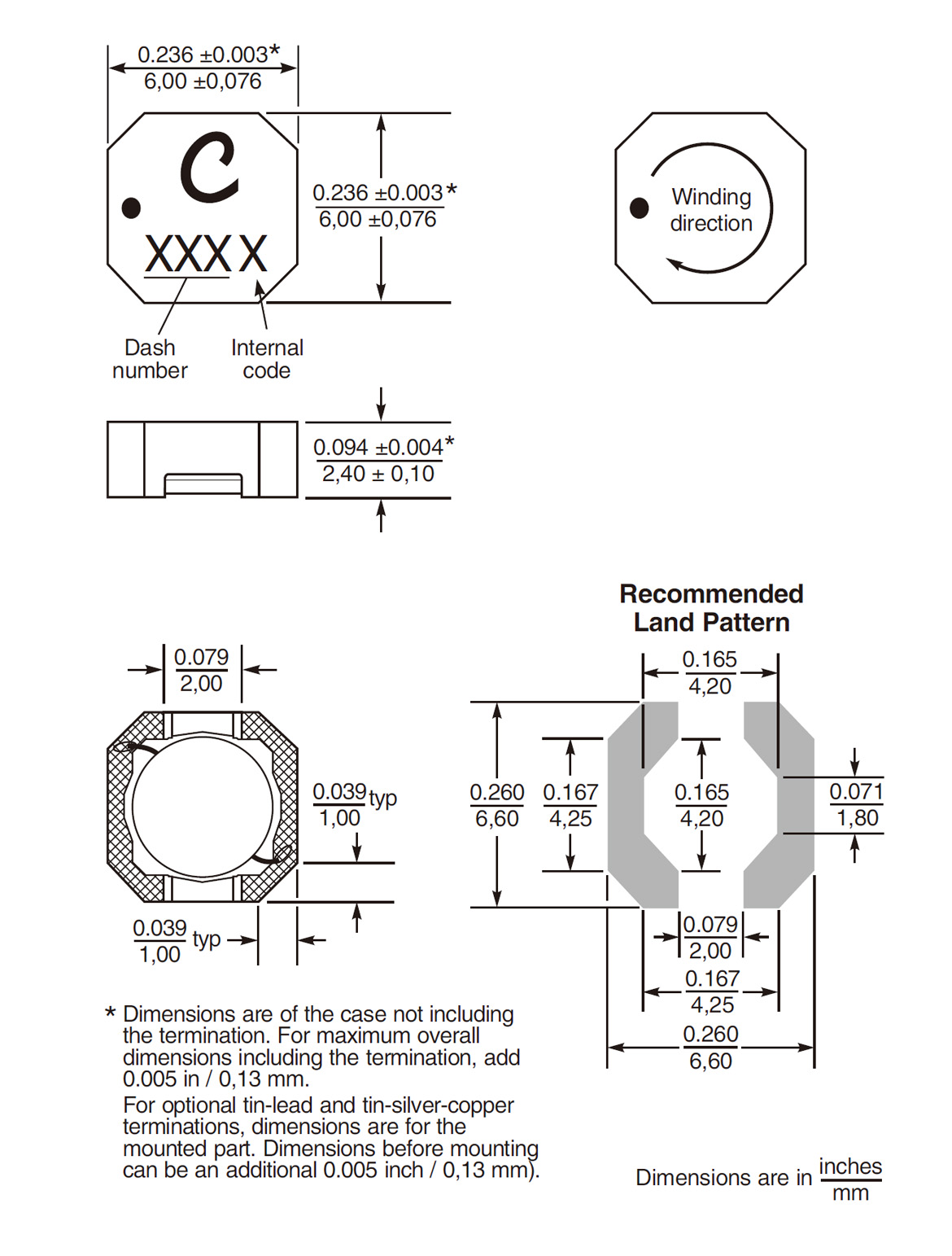

LPS6225 シリーズ外形図

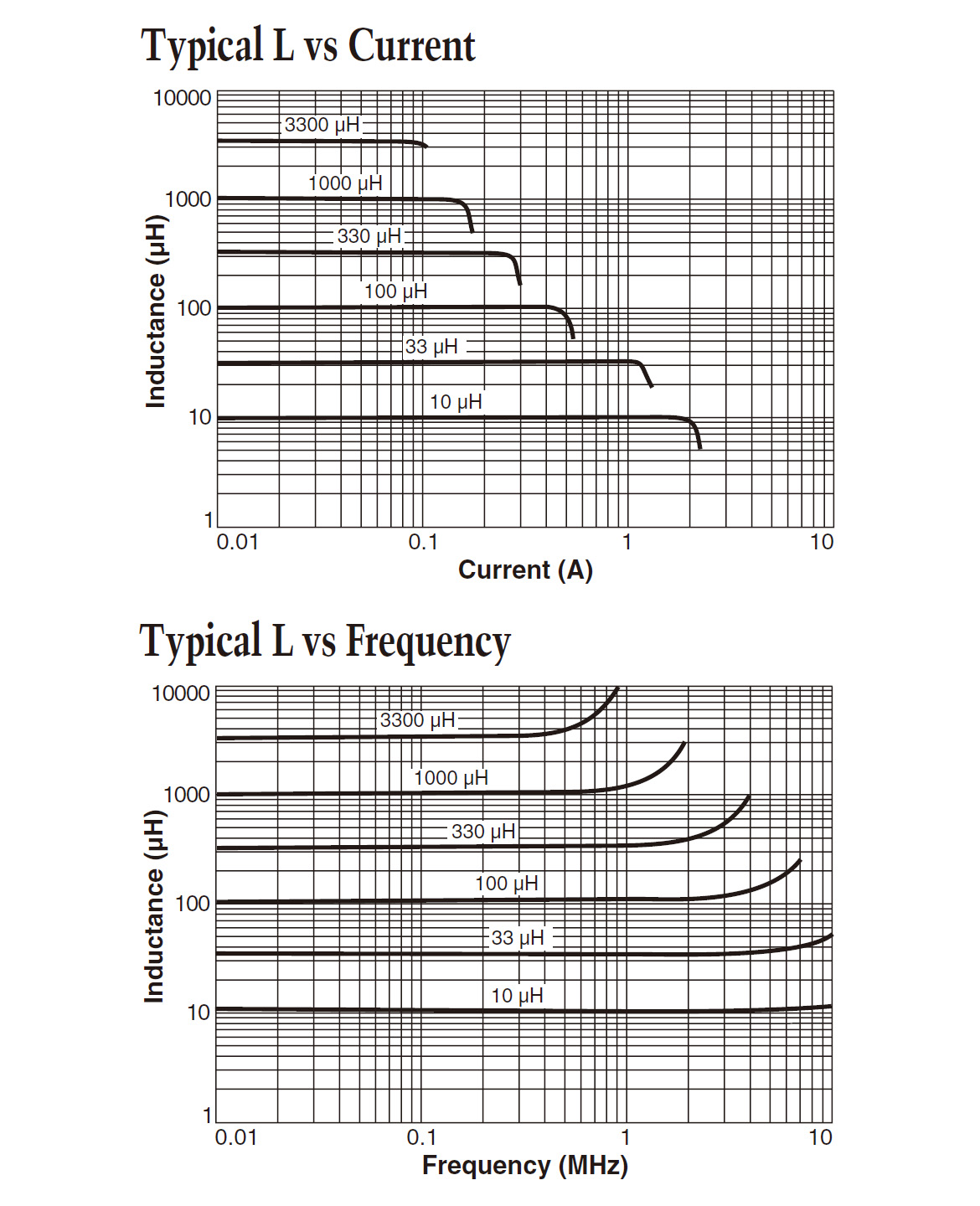

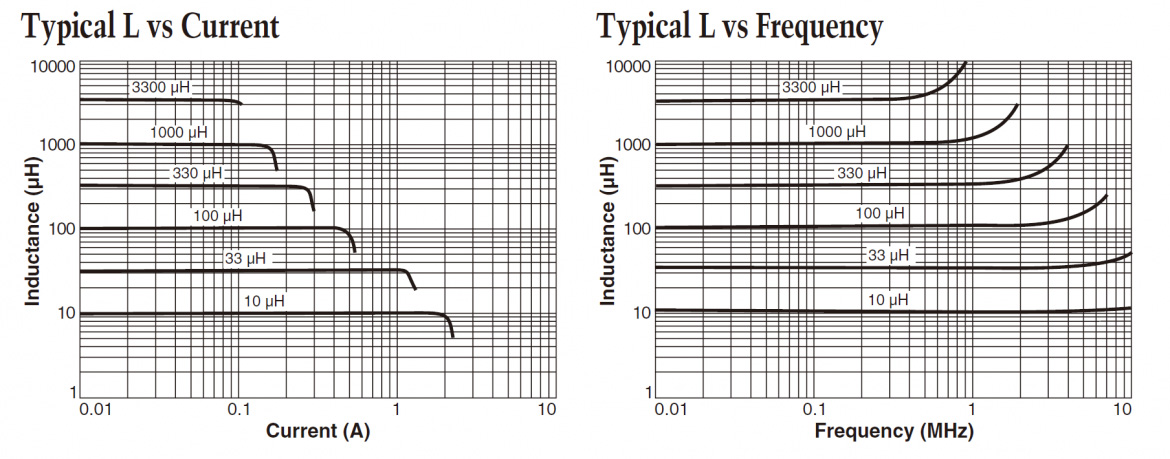

LPS6225 シリーズ I-L（左）特性 ＆ F-L 特性（右）

　
