ディスコンのないシールド構造縦置きパワーインダクタ RFS シリーズ

RFS シリーズは、縦置き、シールド（閉磁路）構造リードタイプで、３種類の外形寸法と豊富なインダクタンス値に対応したパワーインダクラインアップです。コイルクラフト社は生産中止が無いメーカーなので、サプライチェーンの安定化を図りたい、またはディスコンとなった部品の代替品としても安心してお使いただけます。

特長

低損失
6.8µH ～ 10.0mH インダクタンス値対応
縦置き、シールド（閉磁路）構造
スルーホールリードタイプ

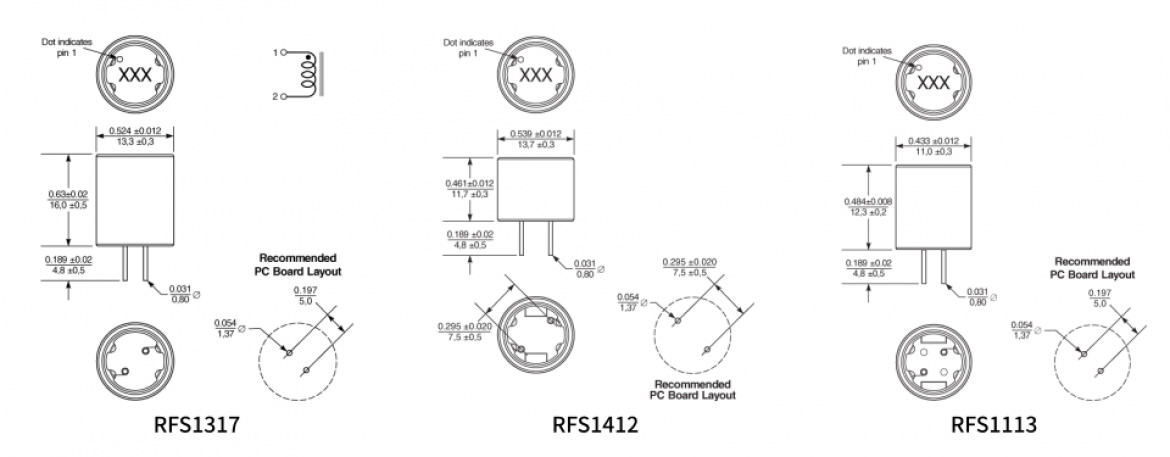

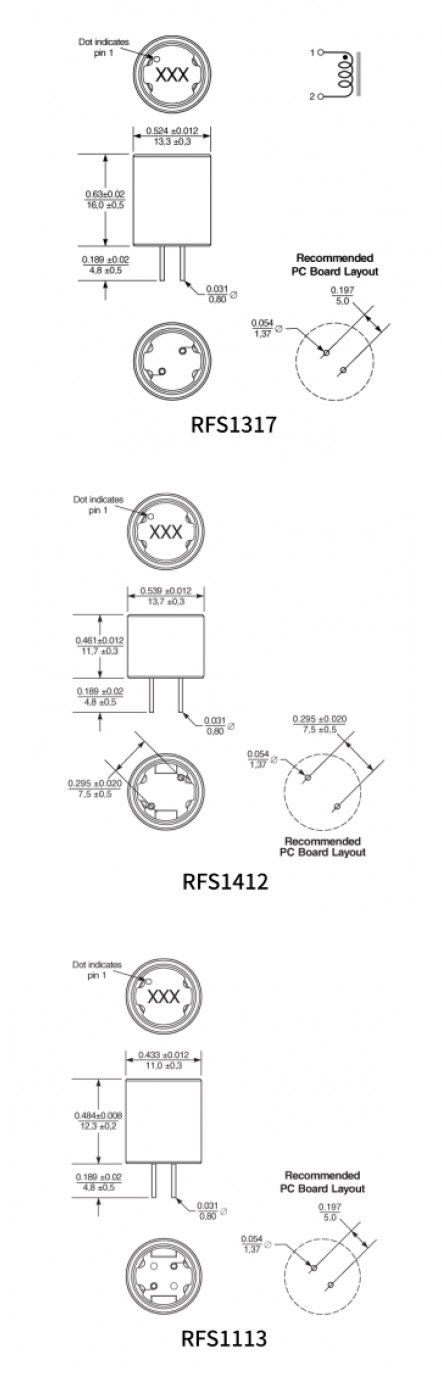

直径 11/13.3/13.7mm と３種類の外形寸法
RoHS 準拠（RFS1412 のみハロゲンフリー）

アプリケーション

DC-DC コンバータ
チョーク応用に最適
パワーフィルタリング全般

仕様

RFS1113 シリーズ（直径 11mm）

型番	インダクタンス	DCRmax (Ω)	SRF typ (MHz)	Isat (A)			Irms (A)
型番	インダクタンス	DCRmax (Ω)	SRF typ (MHz)	10% 降下	20% 降下	30% 降下	20°C 上昇	40°C 上昇
RFS1113-682ME	6.8µH ±20%	0.016	45.0	6.6	8.0	9.1	5.65	7.80
RFS1113-103ME	10µH ±20%	0.020	30.2	5.4	6.6	7.4	5.20	7.20
RFS1113-153ME	15µH ±20%	0.023	19.8	4.0	5.0	5.8	4.80	6.60
RFS1113-223ME	22µH ±20%	0.026	11.8	3.5	4.2	4.8	4.40	6.10
RFS1113-273ME	27µH ±20%	0.036	9.6	3.0	3.6	4.2	3.60	5.05
RFS1113-333ME	33µH ±20%	0.052	8.8	2.8	3.5	4.0	3.20	4.40
RFS1113-393ME	39µH ±20%	0.064	8.4	2.4	3.1	3.6	2.75	3.75
RFS1113-473ME	47µH ±20%	0.089	7.9	2.2	2.9	3.3	2.30	3.20
RFS1113-104ME	100µH ±20%	0.200	4.0	1.5	1.9	2.2	1.55	2.10
RFS1113-224ME	220µH ±20%	0.295	2.8	1.0	1.3	1.5	1.25	1.65
RFS1113-564ME	560µH ±20%	0.744	1.8	0.68	0.86	0.98	0.73	1.00
RFS1113-105ME	1.0mH ±20%	1.89	1.3	0.51	0.63	0.73	0.46	0.60
RFS1113-275ME	2.7mH ±20%	3.95	0.72	0.33	0.40	0.45	0.30	0.40

RFS1317 シリーズ（直径 13.3mm）

型番	インダクタンス	DCRmax (Ω)	SRF typ (MHz)	Isat (A)			Irms (A)
型番	インダクタンス	DCRmax (Ω)	SRF typ (MHz)	10% 降下	20% 降下	30% 降下	20°C 上昇	40°C 上昇
RFS1317-273KL	27µH ±10%	0.033	20.95	5.20	6.40	7.2	4.10	5.70
RFS1317-333KL	33µH ±10%	0.050	18.18	4.50	5.70	6.4	3.55	4.85
RFS1317-473KL	47µH ±10%	0.055	12.93	3.90	4.70	5.4	3.20	4.50
RFS1317-683KL	68µH ±10%	0.068	6.49	3.10	3.80	4.3	3.00	4.05
RFS1317-823KL	82µH ±10%	0.071	5.03	2.80	3.60	4.0	2.75	3.90
RFS1317-104KL	100µH ±10%	0.079	3.45	2.60	3.20	3.6	2.65	3.65
RFS1317-124KL	120µH ±10%	0.110	3.18	2.40	2.90	3.2	2.20	3.15
RFS1317-154KL	150µH ±10%	0.144	2.92	2.20	2.60	2.9	2.05	2.90
RFS1317-184KL	180µH ±10%	0.172	2.27	1.90	2.40	2.7	1.85	2.65
RFS1317-224KL	220µH ±10%	0.239	2.03	1.70	2.10	2.4	1.50	2.05
RFS1317-274KL	270µH ±10%	0.263	1.66	1.70	1.90	2.2	1.50	2.05
RFS1317-334KL	330µH ±10%	0.286	1.55	1.50	1.70	2.0	1.40	1.90
RFS1317-394KL	390µH ±10%	0.317	1.39	1.30	1.60	1.8	1.35	1.85
RFS1317-474KL	470µH ±10%	0.409	1.20	1.30	1.40	1.6	1.10	1.60
RFS1317-564KL	560µH ±10%	0.524	1.12	1.10	1.30	1.5	0.95	1.35
RFS1317-684KL	680µH ±10%	0.617	0.955	1.00	1.20	1.4	0.86	1.20
RFS1317-824KL	820µH ±10%	0.834	0.827	0.89	1.00	1.2	0.75	1.04
RFS1317-105KL	1.0mH ±10%	1.02	0.725	0.83	1.00	1.1	0.68	0.97
RFS1317-125KL	1.2 mH ±10%	1.19	0.647	0.72	0.94	1.0	0.60	0.81
RFS1317-155KL	1.5 mH ±10%	1.36	0.599	0.66	0.82	0.91	0.59	0.78
RFS1317-185KL	1.8 mH ±10%	1.49	0.566	0.60	0.78	0.87	0.54	0.74
RFS1317-225KL	2.2 mH ±10%	2.01	0.496	0.56	0.69	0.77	0.45	0.62
RFS1317-275KL	2.7 mH ±10%	2.22	0.439	0.51	0.62	0.70	0.43	0.61
RFS1317-335KL	3.3 mH ±10%	2.38	0.435	0.46	0.61	0.68	0.41	0.57
RFS1317-395KL	3.9 mH ±10%	3.38	0.373	0.41	0.51	0.57	0.34	0.49
RFS1317-475KL	4.7 mH ±10%	3.68	0.352	0.38	0.48	0.54	0.33	0.46
RFS1317-565KL	5.6 mH ±10%	4.03	0.320	0.34	0.44	0.49	0.32	0.46
RFS1317-685KL	6.8 mH ±10%	5.43	0.288	0.32	0.40	0.45	0.26	0.38
RFS1317-825KL	8.2 mH ±10%	5.88	0.274	0.31	0.39	0.44	0.25	0.35
RFS1317-106KL	10 mH ±10%	6.55	0.254	0.28	0.33	0.37	0.24	0.35

RFS1412 シリーズ（直径 13.7mm）

型番	インダクタンス	DCRmax (Ω)	SRF typ (MHz)	Isat (A)			Irms (A)
型番	インダクタンス	DCRmax (Ω)	SRF typ (MHz)	10% 降下	20% 降下	30% 降下	20°C 上昇	40°C 上昇
RFS1412-103ME	10µH ±20%	0.018	36	6.2	7.4	8.1	5.80	7.90
RFS1412-153LE	15µH ±15%	0.022	21	5.0	6.1	6.8	5.05	6.90
RFS1412-223KE	22µH ±10%	0.032	13	4.4	5.2	5.7	4.05	5.60
RFS1412-333KE	33µH ±10%	0.047	8.7	3.4	4.1	4.6	3.25	4.50
RFS1412-393KE	39µH ±10%	0.066	7.7	3.1	3.9	4.3	2.85	3.90
RFS1412-473KE	47µH ±10%	0.072	6.7	3.0	3.5	3.9	2.65	3.65
RFS1412-104KE	100µH ±10%	0.091	5.1	2.0	2.4	2.6	2.35	3.25
RFS1412-224KE	220µH ±10%	0.200	3.3	1.3	1.6	1.8	1.55	2.35
RFS1412-564KE	560µH ±10%	0.508	1.8	0.82	1.0	1.1	0.92	1.28
RFS1412-105KE	1.0mH ±10%	1.06	1.3	0.63	0.76	0.84	0.64	0.86
RFS1412-106KE	10.0mH ±10%	9.87	0.36	0.20	0.25	0.27	0.20	0.28
