DA2303-AL/DA2304-AL Transformer for RS-485 Transceiver

RS-485 トランシーバ用高絶縁耐圧トランス DA2303-AL/DA2304-AL

　
トランス
高絶縁耐圧
RS-485
表面実装
小型
軽量

通信規格 RS-485 は、その耐ノイズ性、通信距離の長さ（最大 1,200m）から、工場内設置機器のネットワーク化等ノイズ環境の悪い場所でのネットワーク構築のための通信規格として注目されています。

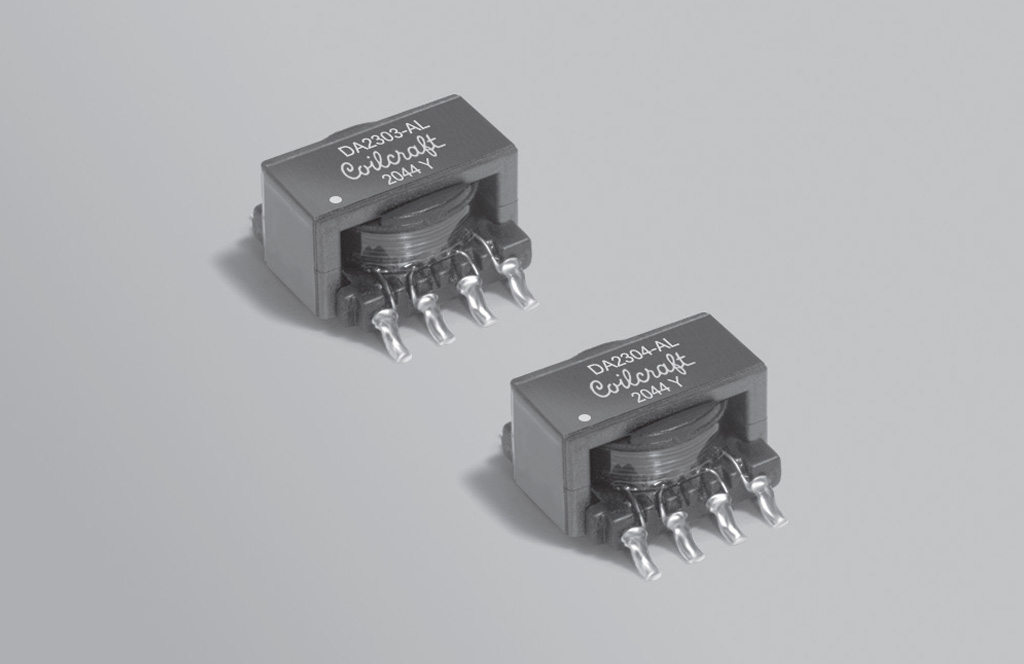

高絶縁耐圧トランス DA2303-AL/DA2304-AL

特長

  • ADM2485 の発振制御回路に接続することにより、入力電圧 5.0V (DA2303-AL) または 3.3V (DA2304-AL) から、二次側電圧を 6.0V に昇圧する巻線比率で構成されています
  • コイルクラフト社独自の巻線技術により、小型軽量ながら一次二次層間絶縁耐圧は 2,500Vrms と、非常に高い層間耐圧を実現
  • 一次巻線、二次巻線ともに中間タップを有しています
  • 面実装部品
  • ROHS 規制をクリア、鉛レス高融点はんだに対応

アプリケーション

  • RS-485 トランシーバ IC「ADM2485」専用に開発されました

資料ダウンロード

DA2303-AL/DA2304-AL データシート（英文）PDF － 160.5 KB

　
