BCR Series of SMT Broadband Conical Inductors

10MHz ～ 40GHz 広い周波数帯をカバー SMD 円錐型インダクタ BCR シリーズ

　
インダクタ
円錐型
表面実装
SMT

コニカル型インダクタ BCR シリーズは、10MHz から 40GHz までの広い周波数帯で、通常のインダクタと同じ動作をし、フラットなインピーダンス特性を得ることができます。そのため、光通信回路内のバイアス-T回路などに最適です。形状は、面実装タイプで、円錐型の巻線部全体を覆うカバーがされており、ボード実装面に４ヶ所のはんだパッドがあります。RoHS 対応品。

SMD 円錐型インダクタ BCR シリーズ

特長

  • 10MHz ～ 40GHz広い周波数帯をカバー
  • 高周波回路の小型化を実現
  • 低コスト化にも貢献
  • 光通信 PON、GE-PON システム端末でのバイアス-T回路などに最適

アプリケーション

  • OLT
  • ONU
  • フォトダイオード使用通信機器
  • 計測機器

資料ダウンロード

BCR シリーズデータシート（英文）PDF － 250.54 KB

BC シリーズラインアップ

型番 Inductance
±5%(μH)		 DCR max
(Ohms)		 Irms
(mA)
BCR-221JL_ 0.22 0.10 1200
BCR-531JL_ 0.53 0.15 1060
BCR-122JL_ 1.20 1.05 270
BCR-162JL_ 1.65 0.60 490
BCR-232JL_ 2.35 1.61 270
BCR-272JL_ 2.75 0.40 675
BCR-632JL_ 6.35 0.92 480
BCR-652JL_ 6.50 0.70 650
BCR-802JL_ 8.00 3.39 230

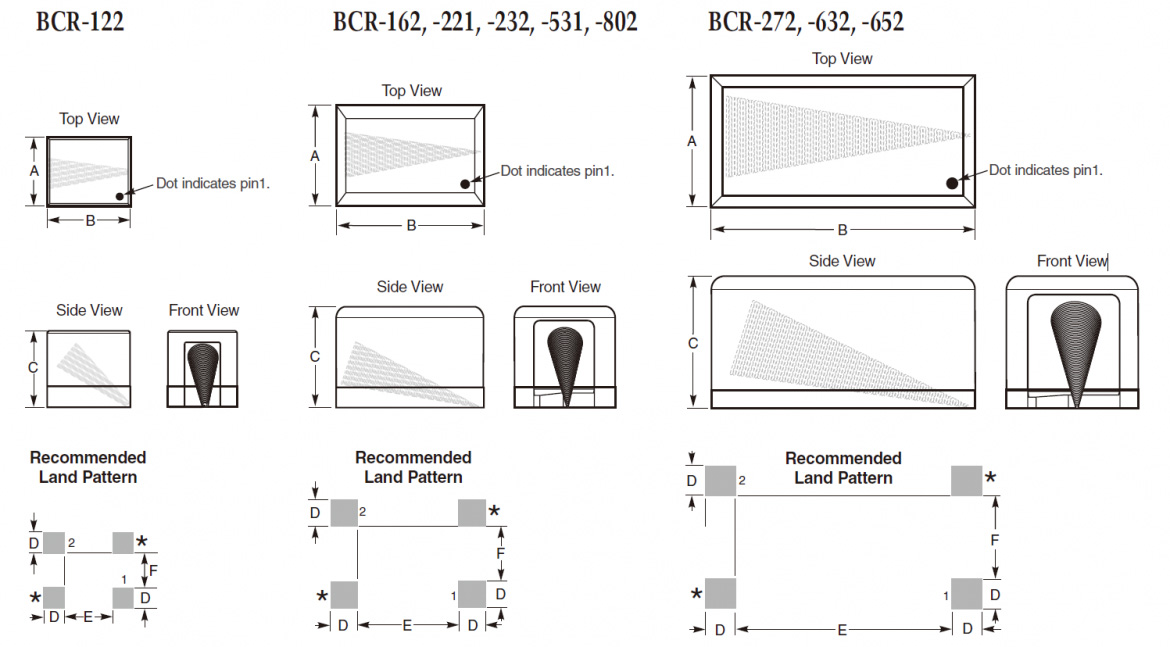

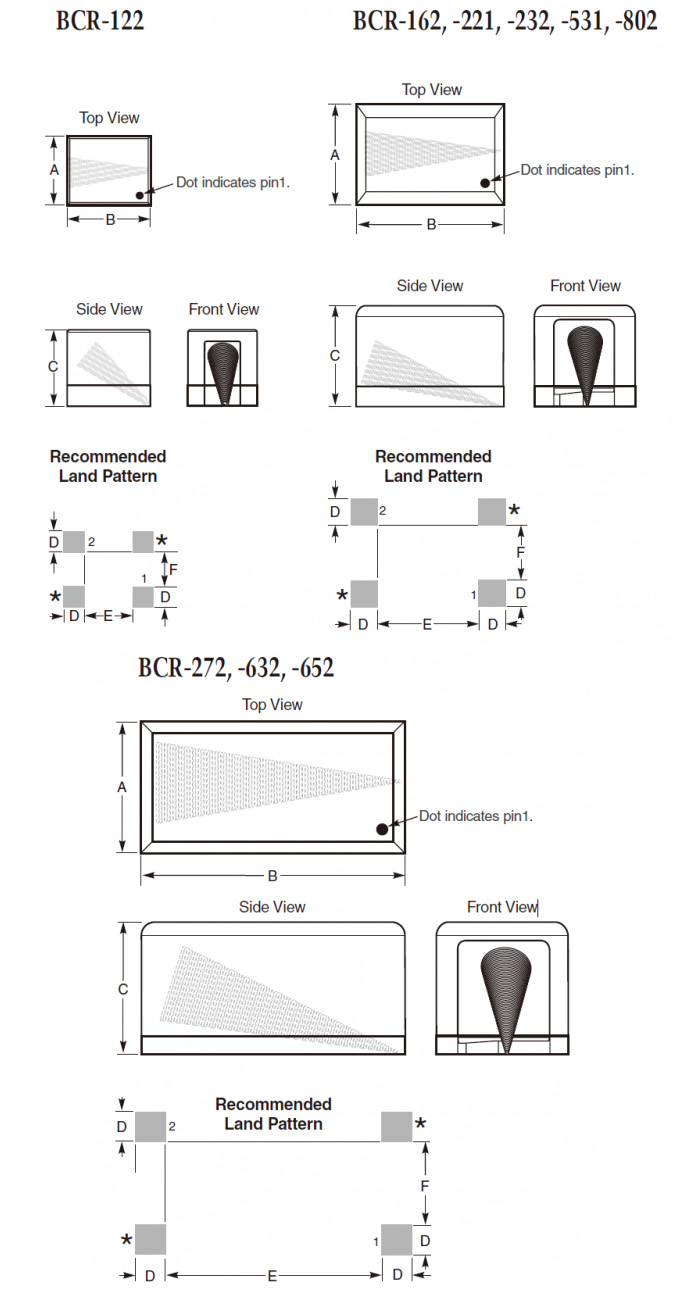

※ 上記「外観寸法図」の各詳細寸法は下記の通りになります。

型番 寸法（mm）
A B C D E F
BCR-122 2.67
±0.25		 3.05
±0.25		 2.79
±0.25		 0.76 1.78 1.27
BCR-162 / BCR-221
BCR-232 / BCR-531 / BCR-802		 3.81
±0.25		 5.59
±0.25		 4.06
±0.25		 1.02 3.81 2.03
BCR-272 / BCR-632 / BCR-652 5.59
±0.25		 11.18
±0.25		 5.59
±0.25		 1.27 9.14 3.56
　
