Electronic Components for EV Charger Applications

EV 充電器向け電子部品

EV 充電器向け製品イメージ

EV充電器は日本国内を始め欧州や米国で現在販売されている EV/PHEV の充電に使用することができ、世界50か国にまで普及しております。日本では、「2035年までに乗用車新車販売で電動車100%」という目標の実現に向け官民一体となって取り組んでおり、脱炭素化を加速するため、充電インフラの普及も21年度末で約3万基→2030年までに15万基に増やすため、充電インフラの整備を進めていきます。今回、グローバル電子ではEV充電器を開発・製造されているお客様へ弊社のラインナップをご提案いたします。

紹介された製品のメーカーロゴ

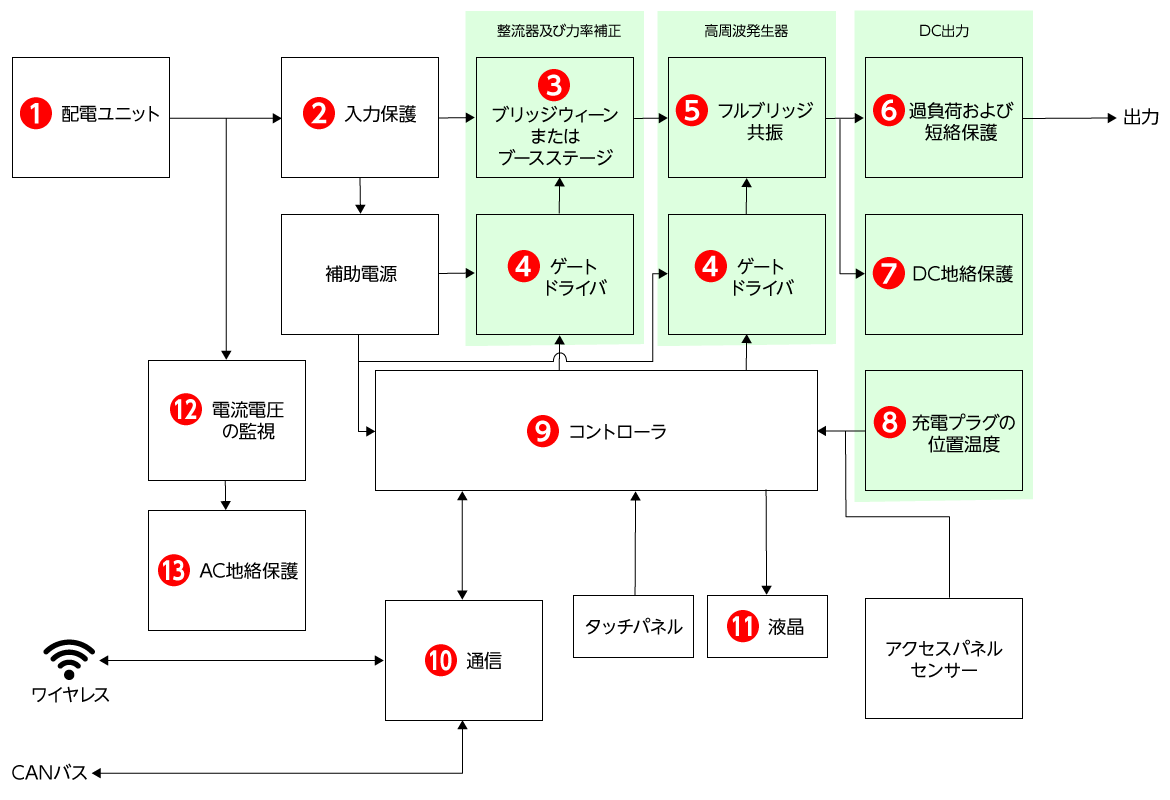

ブロック図

ブロック図：EV 充電器向け電子部品

１ 配電ユニット

【TE Connectivity】

最大 100A 通電するダイナミック D-8000 コネクタ シリーズ

ダイナミック D-8000 コネクタ シリーズ製品イメージ

特長

  • ピッチ：24.4mm, single row
  • 極数：2-pos
  • 形態：電線対電線（WtoW）＆ 電線対基板（WtoB）
  • 定格電流
    • WtoW：100A（Max.）
    • WtoB：90A（Max.）
  • 定格電圧：1000V（Max）
  • 使用電線サイズ：AWG 3（27 sq）
  • 挿入力：58.8N（１極当たり）
  • 引抜力：58.8N（１極当たり）
  • 耐久性：10 cycles

製品の詳細 PDF 資料

【TE Connectivity】

ENTRELEC DBLK パワー ディストリビューションブロック

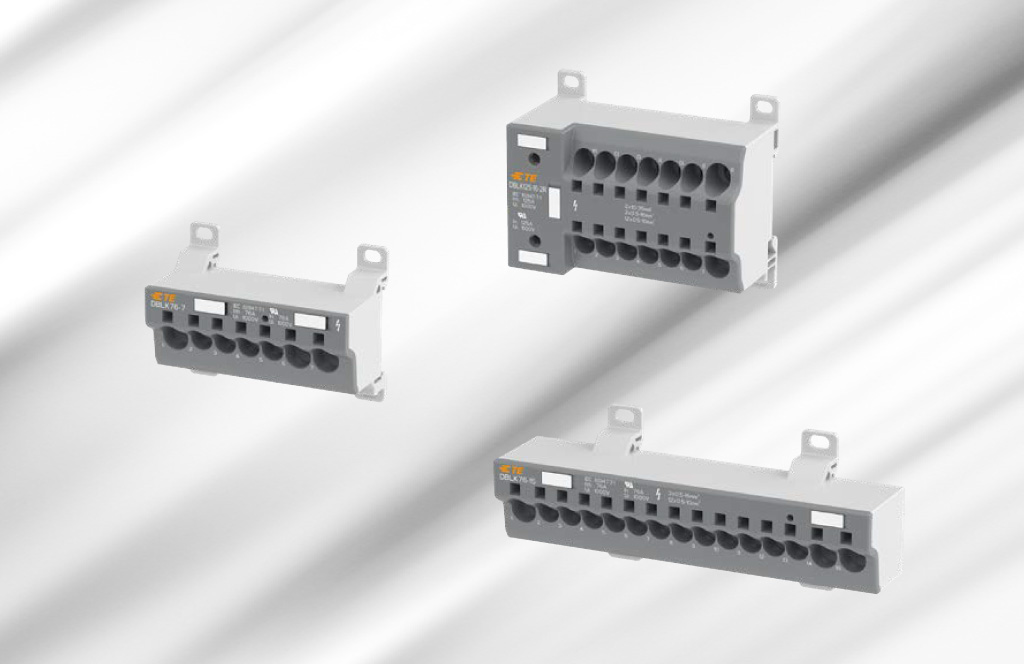

TE Connectivity ENTRELEC DBLK 製品イメージ

特長

  • 水平・垂直 DIN レール、ネジ止め式パネルマウントをご用意
  • ドライバーを使用する事により、フェルールの無いフレキシブルな配線が可能
  • 撚り線や単線をプッシュインモードで簡単且つ迅速に挿入が可能となります。
  • IEC/UL/EAC の認証を取得

製品の詳細 PDF 資料

【OmniOn Power】

EV 急速充電器用 AC-DC 電源ユニット EV100/EV101（出力 30kW）

AC-DC 電源ユニット EV100/EV101

特長

  • 12 台並列接続により最大出力 360kW
  • 高効率：96% peak
  • 幅広い動作温度範囲：-40 ～ 70℃
  • 保護機能：過電流、過電圧、低電圧、過熱
  • CAN bus 通信による監視・制御

製品の詳細 PDF 資料 関連動画

２ 入力保護

【SCHURTER】

高い回路保護性能とモダンデザインの両立サーキットブレーカー TA36 シリーズ

サーキットブレーカー TA36 シリーズ製品写真

特長

  • 定格電流
    • 0.05 ～ 20.00A
    • IEC：240VAC
    • UL/CSA：277VAC
  • 極数：１ ～ ２極
  • スイッチタイプ：ON/OFF スイッチもしくはモーメンタリー
  • 取付け方法：スナップイン
  • カラー
    • フランジ：３色（黒、白、灰）
    • アクチュエーター（スイッチ部）：７色（黒、白、赤、緑、黄、橙、青）
  • マーキング："I/O"、"ON/OFF" の２種を、黒、白、エンボス加工のいずれかと組み合わせて、お選びいただけます

製品の詳細 PDF 資料

【SCHURTER】

高い EMI 減衰性能とコンパクトデザインを両立するニュートラルライン＋三相ラインフィルタ FMAD CP

Schurter ラインフィルタ FMAD CP 製品写真

特長

  • 定格電流：3 ～ 20A @Ta 50℃
  • 定格電圧：300/520VAC, 50/60Hz
  • 動作温度範囲：-40 ～ +100℃
  • 寸法：51(W) × 91(D) × 42(H) mm
  • 重量：200g
  • 別売り Din Rail Kit によって、DIN レール取付けが可能
    Din Rail Kit の紹介

製品の詳細 PDF 資料

【TE Connectivity】

最大 100A 通電するダイナミック D-8000 コネクタ シリーズ

ダイナミック D-8000 コネクタ シリーズ製品イメージ

特長

  • ピッチ：24.4mm, single row
  • 極数：2-pos
  • 形態：電線対電線（WtoW）＆ 電線対基板（WtoB）
  • 定格電流
    • WtoW：100A（Max.）
    • WtoB：90A（Max.）
  • 定格電圧：1000V（Max）
  • 使用電線サイズ：AWG 3（27 sq）
  • 挿入力：58.8N（１極当たり）
  • 引抜力：58.8N（１極当たり）
  • 耐久性：10 cycles

製品の詳細 PDF 資料

３ ブリッジウィーン

【Microchip Technology】

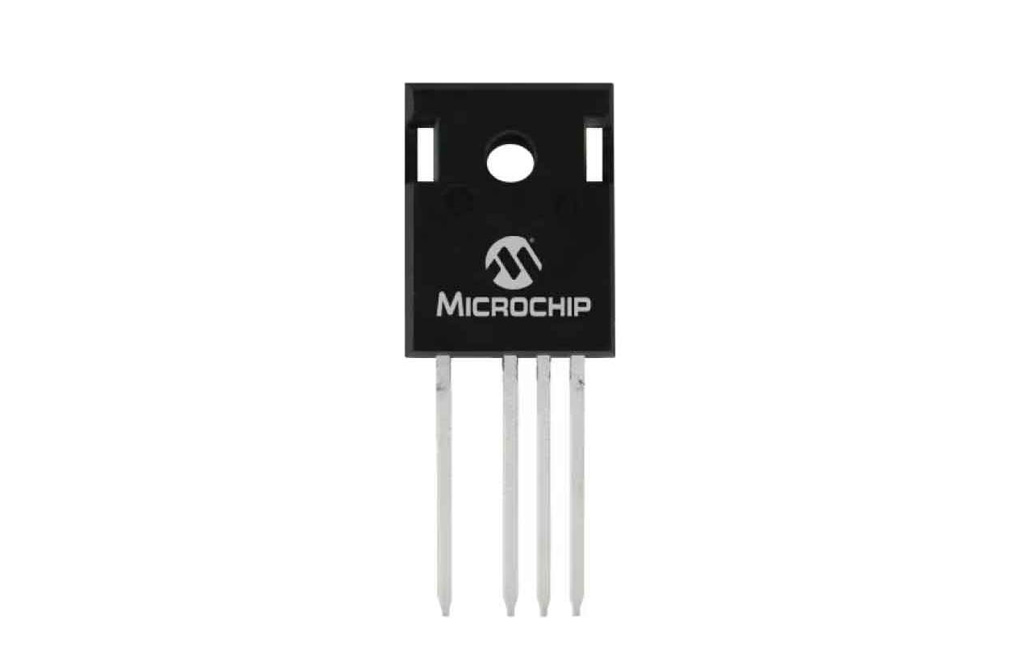

3300V 炭化ケイ素（SiC）MOSFET MSC025SMA330

MOSFET MSC025SMA330

特長

  • ＋3.3kV 耐圧品では、業界で最も低いオン抵抗
  • 入出力容量と全ゲート電荷量が少ない
  • 高いジャンクション温度でも安定した動作
  • 低い内部ゲージ抵抗（ESR）による高速スイッチング

製品の詳細 PDF 資料

４ ゲートドライバ

【TAIMAG】

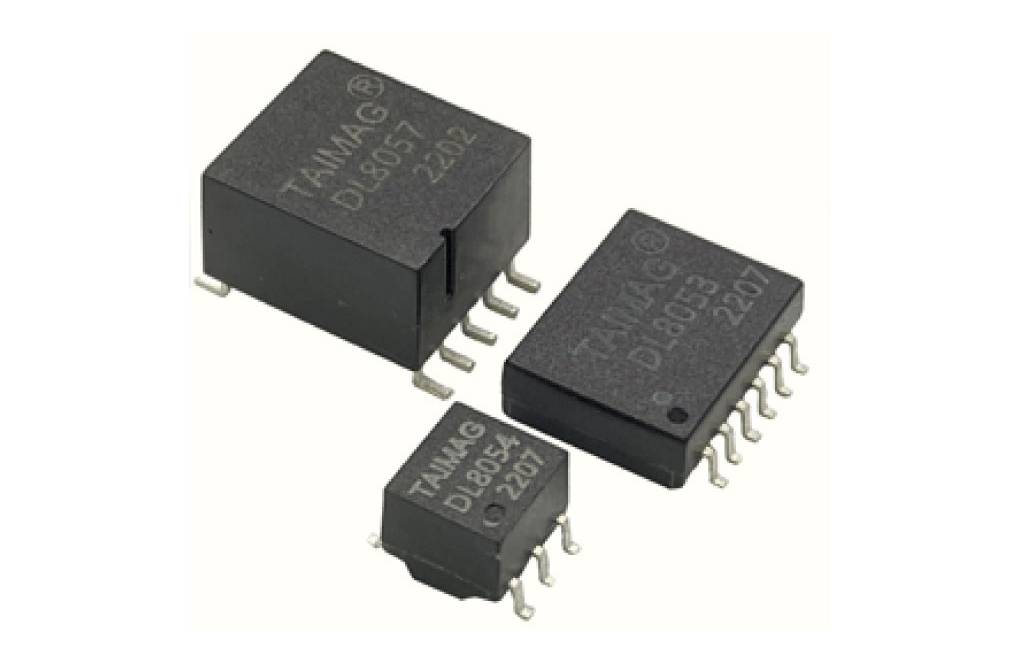

バッテリー監視システムでの isoSPI 絶縁通信向けパルストランス

soSPI 絶縁通信向けパルストランス

特長

  • BMS 用パルストランス
  • isoSPI 絶縁通信
  • 高耐圧
  • カスタム対応可能

製品の詳細 PDF 資料

５ フルブリッジ

【Microchip Technology】

3300V 炭化ケイ素（SiC）MOSFET MSC025SMA330

MOSFET MSC025SMA330

特長

  • ＋3.3kV 耐圧品では、業界で最も低いオン抵抗
  • 入出力容量と全ゲート電荷量が少ない
  • 高いジャンクション温度でも安定した動作
  • 低い内部ゲージ抵抗（ESR）による高速スイッチング

製品の詳細 PDF 資料

６ 短絡保護

【TE Connectivity】

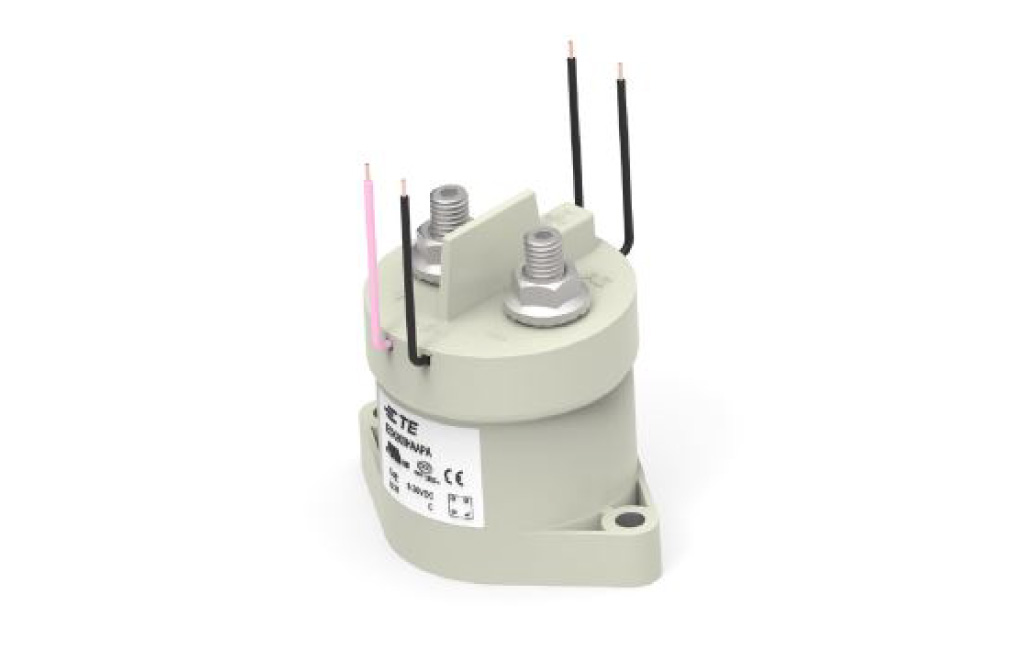

高電圧コンタクタ ECK200 シリーズ

TE Connectivity ECK200 シリーズ

特長

  • Continuous carry current：250A
  • Rated switching current：200A
  • Switching voltage (Max)：1000VDC
  • 接点配置：1Form X (NO-DM)
  • Operate time, max (at 23℃)：30ms
  • Release time, max (at 23℃)：10ms
  • Mechanical life：500,000 cycles
  • Ambient temperature：-40℃ to 85℃

製品の詳細 PDF 資料

【SCHURTER】

トリップ時間 15 秒を実現した定格 100A 対応 SMD ヒューズ UHP シリーズ

SCHURTER UHP シリーズ製品写真

特長

  • 定格電圧：80VDC
  • 定格電流：50 ~ 100A
  • 遮断容量
    • 2,000A @80VDC
    • 3,000A @63VDC
  • 溶断特性
    ※詳細は、製品データシートのDerating Curves、Pre-Arcing Time、およびTime-Current-Curvesをご参照ください。
  • 動作温度範囲：-55℃ ~ +125℃
  • 寸法：10.2 × 11.4 × 6.8mm
  • 認証規格

製品の詳細 PDF 資料

【Bourns】

バリスタ＋ガスアレスタ IsoMOV™ シリーズ

IsoMOV シリーズ製品イメージ

特長

  • MOV、GDT のハイブリッド製品
  • 使用温度範囲：-40 ～ +125℃
  • UL認定（UL1449）
  • RoHS 10 対応

製品の詳細 PDF 資料 資料請求

【Bourns】

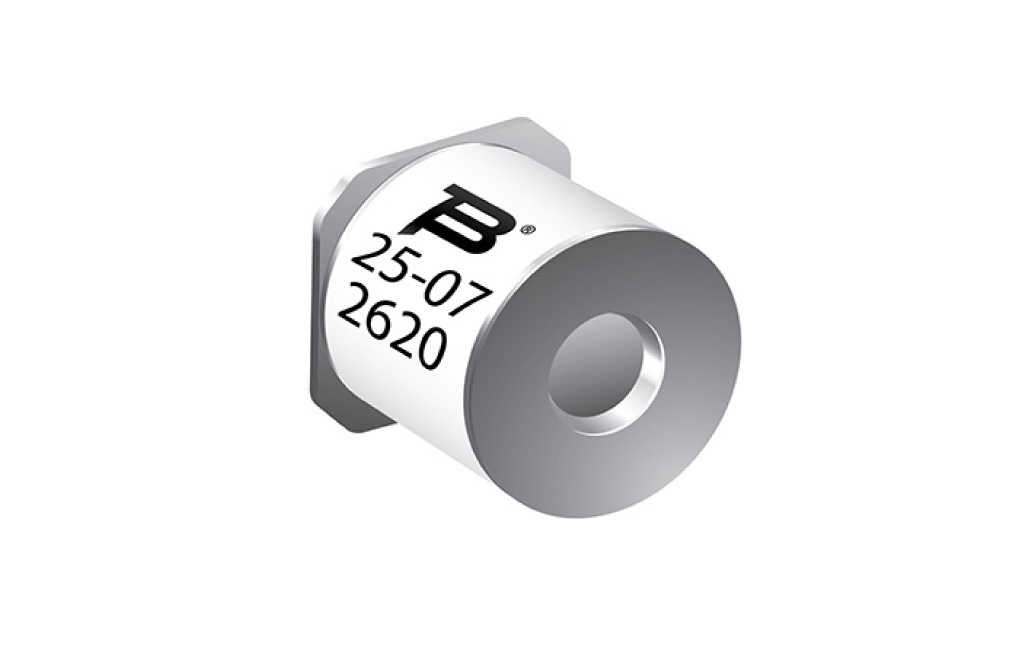

過電圧保護２極ガスアレスタ GDT25

２極ガスアレスタ GDT25 製品イメージ

特長

  • 5.40 × 4.19 × 5.40(H) 小型サイズ
  • 使用温度範囲：-55 ～ +125℃
  • RoHS 10 対応

製品の詳細 PDF 資料

【TE Connectivity】

最大 100A 通電するダイナミック D-8000 コネクタ シリーズ

ダイナミック D-8000 コネクタ シリーズ製品イメージ

特長

  • ピッチ：24.4mm, single row
  • 極数：2-pos
  • 形態：電線対電線（WtoW）＆ 電線対基板（WtoB）
  • 定格電流
    • WtoW：100A（Max.）
    • WtoB：90A（Max.）
  • 定格電圧：1000V（Max）
  • 使用電線サイズ：AWG 3（27 sq）
  • 挿入力：58.8N（１極当たり）
  • 引抜力：58.8N（１極当たり）
  • 耐久性：10 cycles

製品の詳細 PDF 資料

７ DC地絡保護

【SCHURTER】

トリップ時間 15 秒を実現した定格 100A 対応 SMD ヒューズ UHP シリーズ

SCHURTER UHP シリーズ製品写真

特長

  • 定格電圧：80VDC
  • 定格電流：50 ~ 100A
  • 遮断容量
    • 2,000A @80VDC
    • 3,000A @63VDC
  • 溶断特性
    ※詳細は、製品データシートのDerating Curves、Pre-Arcing Time、およびTime-Current-Curvesをご参照ください。
  • 動作温度範囲：-55℃ ~ +125℃
  • 寸法：10.2 × 11.4 × 6.8mm
  • 認証規格

製品の詳細 PDF 資料

【Bourns】

バリスタ＋ガスアレスタ IsoMOV™ シリーズ

IsoMOV シリーズ製品イメージ

特長

  • MOV、GDT のハイブリッド製品
  • 使用温度範囲：-40 ～ +125℃
  • UL認定（UL1449）
  • RoHS 10 対応

製品の詳細 PDF 資料 資料請求

【Bourns】

過電圧保護２極ガスアレスタ GDT25

２極ガスアレスタ GDT25 製品イメージ

特長

  • 5.40 × 4.19 × 5.40(H) 小型サイズ
  • 使用温度範囲：-55 ～ +125℃
  • RoHS 10 対応

製品の詳細 PDF 資料

８ 充電プラグ

【Microchip Technology】

低消費電力の超小型アナログ温度センサ MCP9700A

アナログ温度センサ MCP9700A 製品イメージ

特長

  • 出力安定化容量不要
  • 温度係数：10mV/℃
  • 出力非直線性：±0.5℃
  • 温度測定範囲：-40℃ ～ 125℃
  • 動作温度範囲：2.3V ～ 5.5V
  • 動作電流：12.0μA (max.)

製品の詳細 PDF 資料

９ コントローラ

【Samtec】

パワーブレードあたり最大 60A のパフォーマンスを有した高電力&シグナル BtoB コネクタ EXTreme Ten60Power™ シリーズ

EXTreme Ten60Power シリーズ製品イメージ

特長

  • パワーブレードあたり最大 60A のパフォーマンス
  • 堅牢な 10mm 低背型設計（ライトアングル）
  • 同じフォームファクタで３列または５列のシグナル列
  • 0 ～ 40 個のシグナルピン
  • 合わせて最大 20 の DC パワーブレードまたは 12 の AC パワーブレード
  • AC-DC 電源コンボおよび電源分離のオプションあり
  • 容易な基板終端を可能にするプレスフィット テールのオプション（ET60S のみ）
  • モジュールの構成によりほぼすべての設計に対応
  • コプラナーまたはバーティカルのアプリケーション向け
  • Hotswap のオプションあり

製品の詳細 PDF 資料 関連動画

【Samtec】

多様なバリエーションのボード対ボードコネクタを取り揃えている Flexible Stacking ファミリー

Flexible Stacking ファミリーの写真

特長

  • 極数：2 ～ 300pin
  • 行数：1 ～ 6列
  • ポストの高さ：0.13mm 刻みに調整可能
  • ボードのスタッキング距離：1.65mm ～ 48.51mm

製品の詳細 PDF 資料 関連動画

【Microchip Technology】

デジタル制御電源向け DSP dsPIC33 GS シリーズ & DM330017 スターターキット

デジタル制御電源向け DSP dsPIC33 GS シリーズ

特長

  • 高速 PWM (約 1nS 分解能)
  • 高速 10-bit ADC (最大 4MSPS)
  • 高速アナログコンパレータ (20nS 応答)
  • 18 ～ 100 ピンパッケージ
  • 最速 100nS の PI 演算時間

製品の詳細

10 通信

【Coilcraft】

CAN バス専用コモンモードチョークコイル 1210CAN シリーズ、1812CAN シリーズ

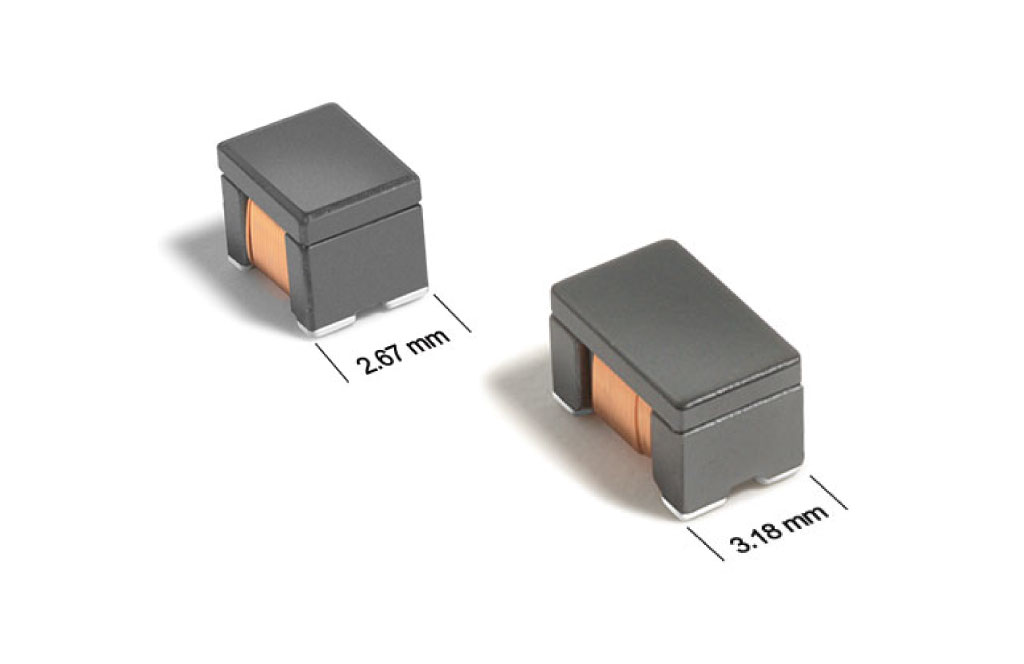

1210CAN シリーズ、1812CAN シリーズ

特長

  • 低 DCR
  • 大電流容量
  • FlexRay 車載バスシステムにも使用可能
  • 1210CAN の専有容積と電流容量：3.25ｘ2.67ｘ高さ 2.8mm の小型低背、100 ～ 300mA
  • 1812CAN の専有体積と電流容量：4.95×3.18×高さ 3.0mm の小型低背、260 ～ 460mA
  • AEC-Q200 グレード 1（-40℃ ～ +125℃）

製品の詳細 PDF 資料

【Johanson Dielectrics】

低 ESL で様々なノイズを強力に除去 X2Y EMI フィルタ

Johanson Technology X2Y EMI フィルタ製品イメージ

特長

  • 小型
  • コモンモードノイズ、電源ライン重畳ノイズ、モード変換ノイズ対策
  • 低 ESL
  • 低コスト
  • 車載対応
  • 非磁性

製品の詳細 PDF 資料 資料請求

11 液晶

【Wayton Technology】

4.3 インチ 480RGB × 800 RGB TN TFT 液晶 MFC043A-BW3-1

TFT 液晶 MFC043A-BW3-1

特長

  • モジュールサイズ：60.66 × 104.25 × 2.29mm
  • LCDタイプ：ノーマリ・ホワイト・透過型
  • 解像度：480RGB × 800
  • 保存温度：-30℃ ～ 80℃
  • 動作温度：-20℃ ～ 70℃

製品の詳細 PDF 資料

12 電流・電圧の監視

【グローバルマイクロニクス】

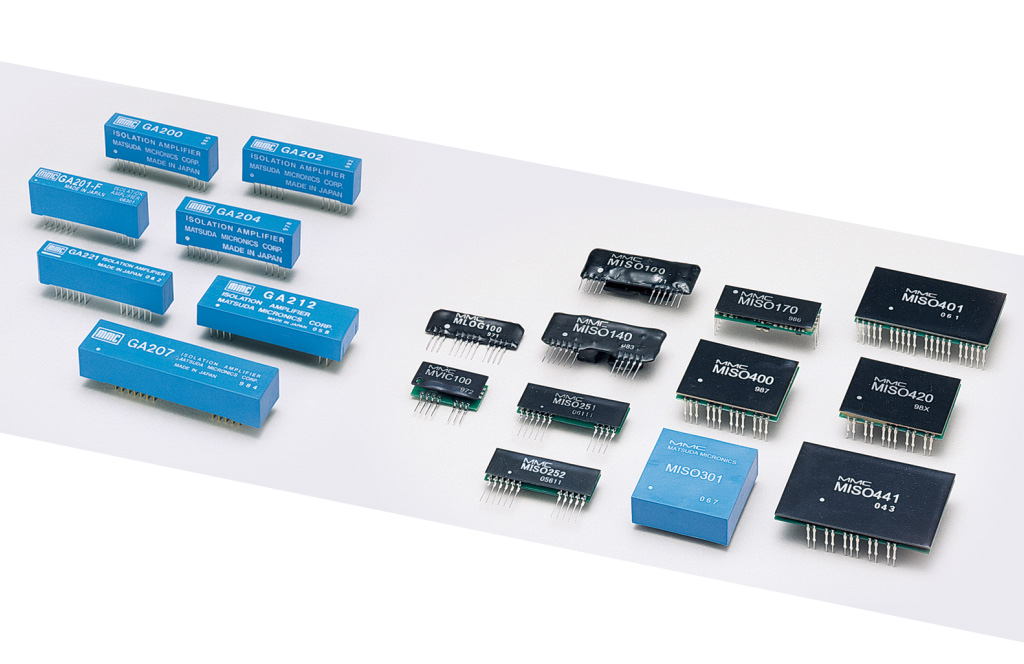

30 年以上の実績を持つアイソレーションアンプ GA/MISO シリーズ

GA/MISO シリーズ製品写真

特長

  • 高精度直線性: 0.025% ～ 0.4%
  • アナログ入力/アナログ出力が可能 入力範囲: ±5V，±10V
  • 耐圧（アイソレーション電圧）: 1kVACrms ～ 5kVACrms
  • 全ての製品に電源回路を内蔵

製品の詳細 資料請求

13 AC地絡保護

【Bourns】

バリスタ＋ガスアレスタ IsoMOV™ シリーズ

IsoMOV シリーズ製品イメージ

特長

  • MOV、GDT のハイブリッド製品
  • 使用温度範囲：-40 ～ +125℃
  • UL認定（UL1449）
  • RoHS 10 対応

製品の詳細 PDF 資料 資料請求

お問い合わせ・ご相談

ここで紹介する製品に関するご相談や各種お問い合わせまたは見積依頼については、以下よりお問い合わせください。
