Components for LED Lighting Fixtures

LED 照明向け電子部品

LED 照明向け製品イメージ

2011 年の東日本大震災をきっかけに高効率の LED 器具が台頭し、国内の LED 普及率は 2020 年までに政府目標の 99.5% を超える成長市場となりました。政府は有機EL照明とともに LED 照明を省エネルギー化に貢献できる高効率照明として普及を進めており、今後も LED 照明への切り替えが遅れている既存施設の潜在的需要、都市部を中心に再開発案件の需要見込みが予想されています。また、LED 照明の普及が遅れている海外への展開も期待されています。今回、グローバル電子では LED 照明を開発・製造されているお客様へ弊社のラインナップを提案いたします。

紹介された製品のメーカーロゴ

ブロック図

LED 照明典型的アプリケーションブロック図

１ センサ

【RFbeam Microwave】

レーダートランシーバ K-LD2

レーダートランシーバ K-LD2

特長

  • 最大人検知距離：15m
  • 干渉に対する高い耐性
  • アナログ入力で感度とホールド時間を設定可能
  • シリアルインタフェースによる検出データ読み出し
  • 3.2 ～ 5.5V の広い電源範囲
  • 2×4 パッチアンテナ、ビーム開口角 80°/34

製品の詳細 PDF 資料

２ マイコン

【Microchip Technology】

アナログ機能を搭載した 8 ビットマイコン AVR-DB マイクロコントローラ ファミリ

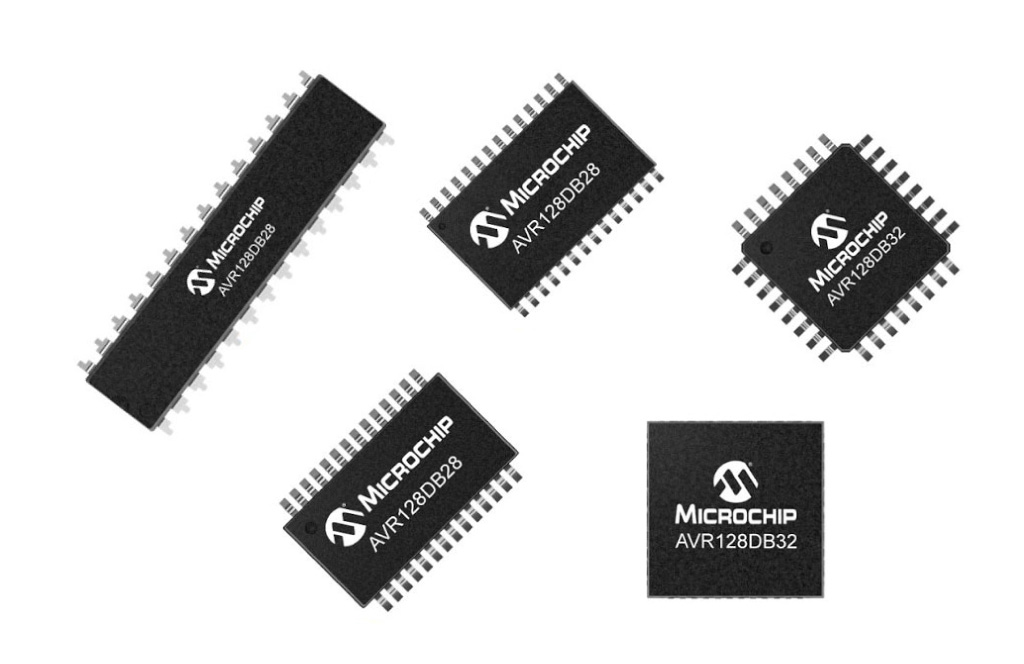

Microchip AVR-DB マイコン ファミリ製品イメージ

特長

  • 内部 24MHz 発振器
  • 豊富なアナログペリフェラルを搭載（12-bit 差動 ADC/10-bit DAC/オペアンプ/コンパレータ/MVIO 等)
  • 電源電圧範囲：1.8 ～ 5.5V
  • 温度範囲で動作：-40℃ ～ 125℃
  • 最大 128KB フラッシュメモリ、16KB SRAM、512B EEPROM を内蔵

製品の詳細 PDF 資料 関連動画

３ LED/LED ドライバ

【Harvatek】

超高解像度のディスプレイの開発が可能にする超小型サイズ RGB SMD LED B36J3 シリーズ

RGB SMD LED B36J3 シリーズ 製品イメージ

特長

  • 世界最小クラスの超小型サイズの RGB LED
  • 赤、緑、青の動作電流を白色になるよう選別済
  • 低い動作電流のため低消費電力
  • コモンはアノードとカソードの両方をラインアップ

製品の詳細 PDF 資料

【Silvertel】

PoE 対応 LED ドライバ Ag210

LED ドライバ Ag210

特長

  • PoE 給電、IEEE802.3bt に準拠した 60W 対応品
  • 高効率 90％
  • LEDストリング電圧4-40V

製品の詳細 PDF 資料

【Microchip Technology】

高輝度ユニバーサル LED ドライバ HV9910C

高輝度ユニバーサル LED ドライバ HV9910C

特長

  • HV9910B とピン互換で置き換えが容易
  • オープンループ ピーク電流制御
  • 広い入力電圧範囲：15V ～ 450V
  • 温度保護機能
  • アナログ入力/PWM 入力による調光
  • 動作温度範囲 ：40℃ ～ +125℃

製品の詳細 PDF 資料

４ 電源

【Coilcraft】

高耐圧パワーインダクタ MSS1514V シリーズ

MSS1514V シリーズ

特長

  • 専有面積 15.5×15.5mm、高さ 13.9mm のシールドインダクタ
  • 800V の高電圧定格
  • 33µH ～ 1000µH の６種類のインダクタンス値
  • 低 DCR、大電流容量
  • AEC-Q200 グレード 1（-40℃ ～ +125℃）

製品の詳細 PDF 資料 関連動画

【Coilcraft】

高耐圧カップルドインダクタ LPD8035V

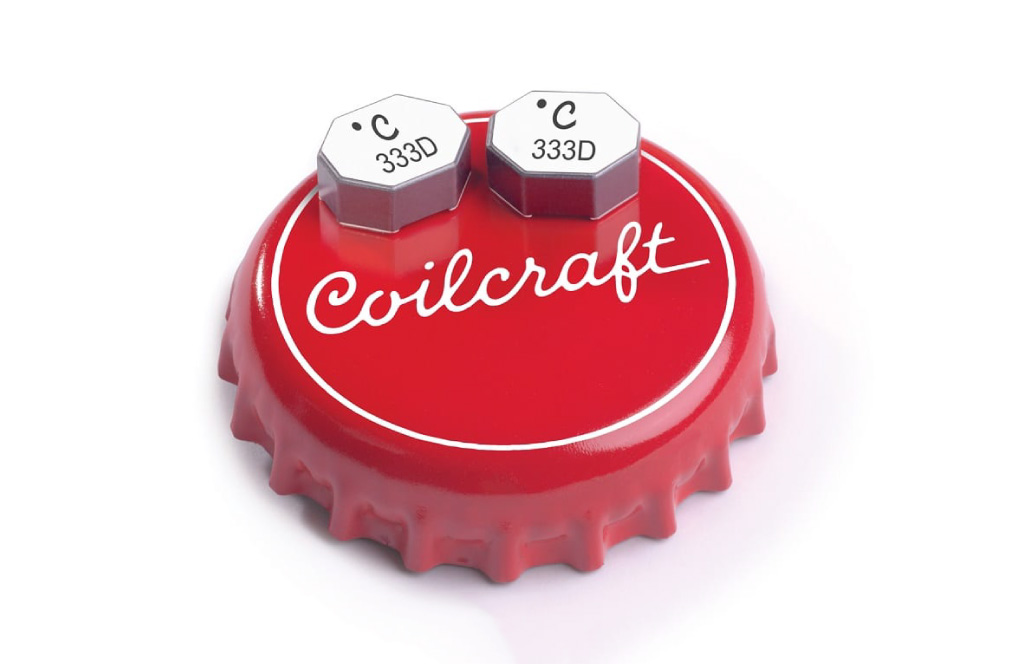

カップルドインダクタ LPD8035V 製品イメージ

特長

  • 機能絶縁
  • 専有面積が小さく低背設計（コイルクラフト社類似製品MSDファミリーより小さい）
  • フライバックk、フライバック TM、SEPIC、Ćuk、Zeta などの各種電源アプリケーションに最適
  • 電磁シールド構造により EMI を低減

製品の詳細 PDF 資料 関連動画

【Samtec】

多様なバリエーションのボード対ボードコネクタを取り揃えている Flexible Stacking ファミリー

Flexible Stacking ファミリーの写真

特長

  • 極数：2 ～ 300pin
  • 行数：1 ～ 6列
  • ポストの高さ：0.13mm 刻みに調整可能
  • ボードのスタッキング距離：1.65mm ～ 48.51mm

製品の詳細 PDF 資料 関連動画

【グローバル電子】

TO-220 パッケージ向け基板搭載用ヒートシンク

TO-220 向け基板搭載用ヒートシンク

特長

  • 基板搭載ヒートシンク
  • TO-220 タイプの半導体向け
  • 類似デバイスにも使用可能
  • 標準品多数の種類を取り揃え
  • ワンタッチ取付仕様品も用意 (30PC030-01030)

製品の詳細

５ 電源

【Bourns】

小型整流用ブリッジダイオード CD-MMBL110S

ブリッジダイオード CD-MMBL110S

特長

  • ピーク繰返し逆電圧 VRRM = 1,000V、順電流IF（AV）= 1A　
  • 小型 DFN パッケージ（3.5×3.8mm）、低背 1.17 mm（max）
  • DFN パッケージにより、放熱性向上、高電力密度を実現
  • 尖頭サージ順電流：30A
  • 順電圧：1.1Vmax@IF=1A
  • 接合容量：9pF
  • 使用温度範囲：-55 ～ +150℃
  • RoHS 10 対応

製品の詳細 PDF 資料

お問い合わせ・ご相談

ここで紹介する製品に関するご相談や各種お問い合わせまたは見積依頼については、以下よりお問い合わせください。
