Isolation Amplifier Product Lineup Backed by 30 years of Experience

30 年以上の実績を持つアイソレーションアンプ GA/MISO シリーズ

　
アイソレーションアンプ
小型
高精度
高信頼性
高電圧
自社製品

GA シリーズおよび MISO シリーズは、高精度、高信頼性と小型化を実現した自社開発アナログ・アイソレーション・アンプです。本製品は鉄道及び発電機器での使用用途と、高電圧のアイソレーションを要求される各種産業用機器のアナログ計装等に採用された実績が多数あります。

応用実績

  • 医療機器（超音波診断装置等）
  • 鉄道車両計装機器（ブレーキ制御、モータ制御）
  • 地下鉄車両 VVVF インバータ
  • 電力計装機器（配電盤、電流センス、高圧電源モニタ）
  • 工業計装機器（温度・圧力・重量・振動・水位等の計測・制御）
  • AC サーボ電流検出
  • 大容量インバータ電圧検出
GA/MISO シリーズ製品写真

特長

  • 高精度直線性: 0.025% ～ 0.4%
  • アナログ入力/アナログ出力が可能 入力範囲: ±5V，±10V
  • 耐圧（アイソレーション電圧）: 1kVACrms ～ 5kVACrms
  • 全ての製品に電源回路を内蔵

アプリケーション

  • FA/計測機器
    • 各種センサ、制御機器間のインターフェース
    • 大型電源の制御信号の伝送用途
  • 発電/電源設備
    • 発電部、制御部間のインターフェース
    • 直列接続された各電池セルの端子電圧の監視
    • パワーコンディショナー制御信号の伝送用途

製品ハイライト

  • 出力側（電源側）から入力側への電流の漏れがないので、感電することがなく安全が確保可能
  • 入力と出力間に高電圧 (1kVACrms ～ 5kVACrms) が存在しても動作するため、高電圧部の信号増幅が可能
  • 入力と出力間に極めて大きなノイズがあっても動作するため、同相ノイズの除去が可能

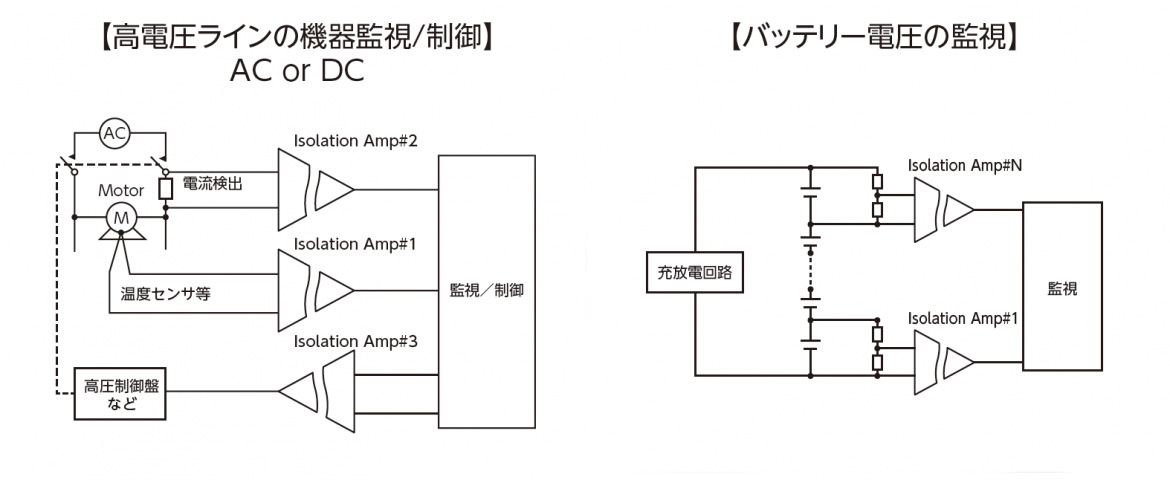

アイソレーションアンプの使用例

アイソレーションアンプの使用例

ラインアップ別仕様

G シリーズ（高精度・AC1 ～ 2kVrms）

2ポート1チャンネル製品

型番 絶縁 耐圧 非直線性 入力範囲 出力範囲 発振器
GA200-F 入力絶縁 AC1.0kV ±0.050% ±5V ±5V 内蔵型
GA213-F ±0.025% ±10V ±10V 外部同期型
GA201-F AC1.5 kV ±0.050% ±10V ±10V 内蔵型
GA204-F AC2.0 kV ±10V ±10V
GA202-F 出力絶縁 AC1.5 kV ±0.050% ±10V ±10V 内蔵型

M シリーズ（ローコスト・AC1 ～ 5kVrms）

2ポート1チャンネル製品

型番 絶縁 耐圧 非直線性 入力範囲 出力範囲 特長
MISO100-F 入力絶縁
出力絶縁		 AC2.0 kV ±0.400% ±7V ±7V ローコスト品
双方向
MISO251-F 入力絶縁 AC1.0 kV ±0.050% ±10V ±10V 高精度
MISO150-F AC2.0 kV ±0.250% ±7V ±7V ローコスト品
高耐圧
MISO500-F AC5.0 kV ±0.100% ±5V ±5V 超高耐圧
MISO252 出力絶縁 AC1.0 kV ±0.050% ±10V ±10V 高精度
MISO170-F 出力絶縁 AC1.0 kV ±0.150% ＋5V 0～22 mA 電流出力型
MISO140-F 出力絶縁 AC2.0 kV ±0.250% ±7V ±7V ローコスト品
高耐圧

2ポート4チャンネル製品

型番 絶縁 耐圧 非直線性 入力範囲 出力範囲 特長
MISO400-F 入力絶縁 AC1.0kV ±0.120% ±7V
±10V		 ±7V
±10V		 低背
小型
MISO420-F 出力絶縁

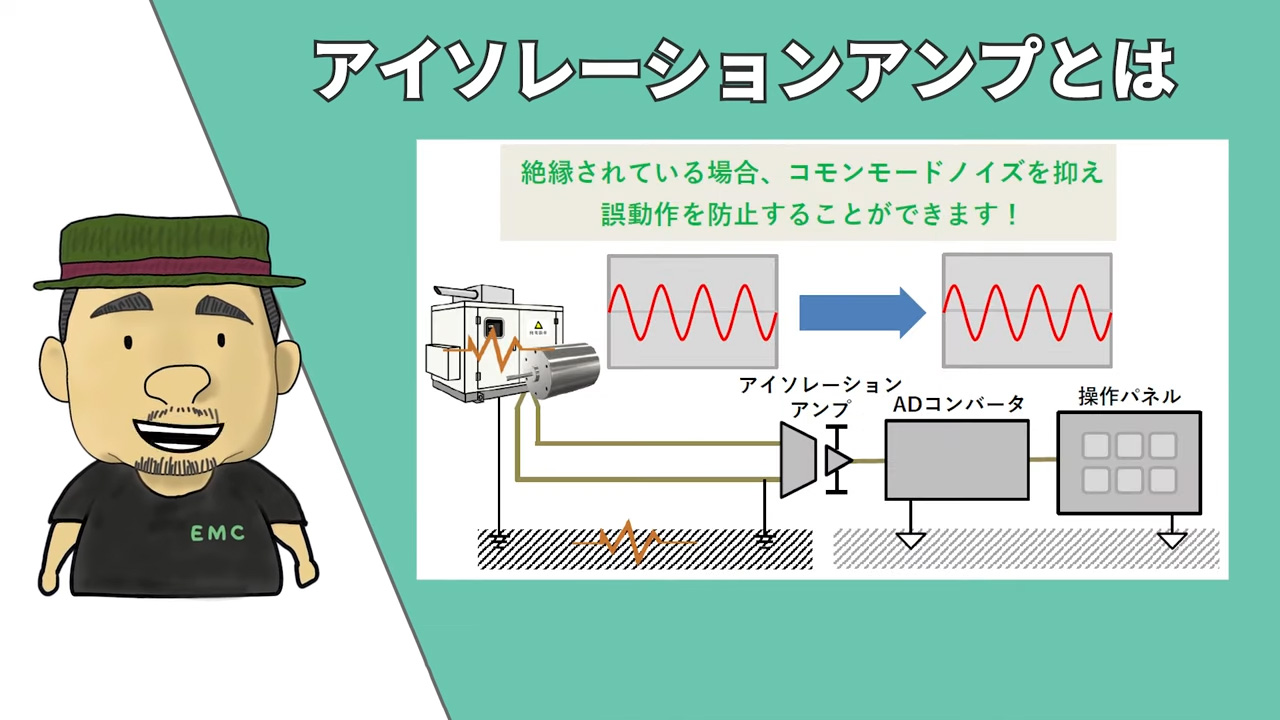

オリジナル動画
アイソレーションアンプの原理と使い方

アイソレーションアンプの原理と使い方 オリジナル動画を観る

PDF 資料請求

アイソレーションアンプセレクションガイド（日本語）

無料資料請求
