ワイド入力レンジ絶縁 DC-DC コンバータ VSW シリーズ

グローバルマイクロニクス社は、小型 (1.8W ～ 3W) オンボードタイプ絶縁型 DC-DC コンバータのラインナップに、ワイド入力レンジの VSW シリーズを追加しました。入力レンジは、4.5 ～ 9V、9 ～ 18V、18 ～ 36V と 36 ～ 75V の４種から選択出来ます。小型パッケージでありながら、高い入力-出力間耐圧 (1,500VDC ～ 3,000VDC) が特徴です。

特長

ワイド入力レンジ：2:1
小型パッケージ：1.8W ～ 3W
入出力間耐圧：1500VDC ～ 3000VDC
MTBF：＞900,000H
RoHS 指令：対応品
パッケージ材：UL94V-0

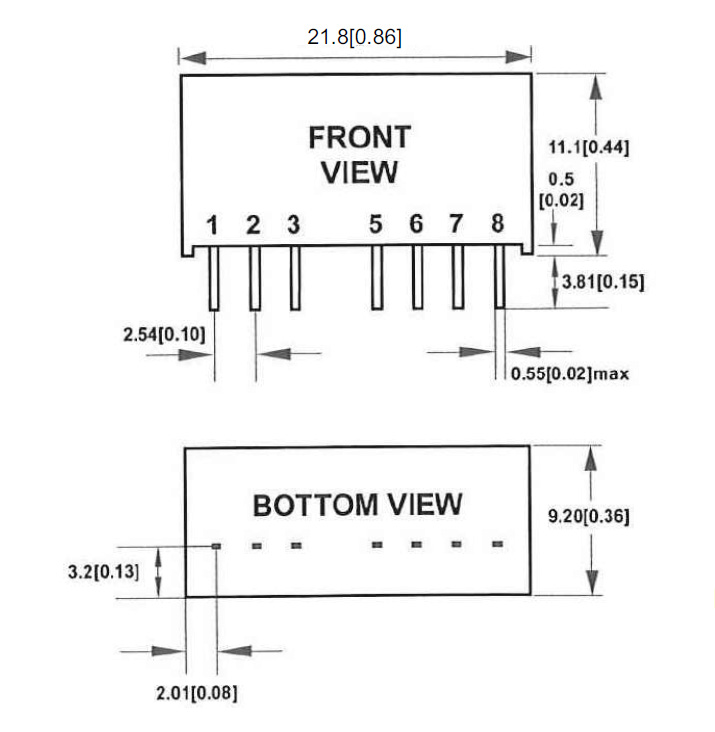

寸法

仕様

パッケージ	型名	入力電圧範囲（VDC）	出力電圧（VDC）	効率（% typ）	耐圧（VDC）
1.8W	VSW018－05S－3K	4.5 ～ 9	12/15	72	3000
2W	VSW020－05S－3K	4.5 ～ 9	5/9	72 ～ 74	3000
	VSW020－12S－3K	9 ～ 18	5/9/12/15/24	74 ～ 80	3000
	VSW020－24S－3K	18 ～ 36	5/9/12/15/24	75 ～ 80	3000
	VSW020－48S－3K	36 ～ 75	5/9/12/15/24	74 ～ 82	3000
3W	VSW030－05S	4.5 ～ 9	5/9/12/15	75 ～ 77	1500
	VSW030－12S	9 ～ 18	5/9/12/15	74 ～ 81	1500
	VSW030－24S	18 ～ 36	5/9/12/15	77 ～ 81	1500
	VSW030－48S	36 ～ 75	5/9/12/15/24	77 ～ 82	1500
