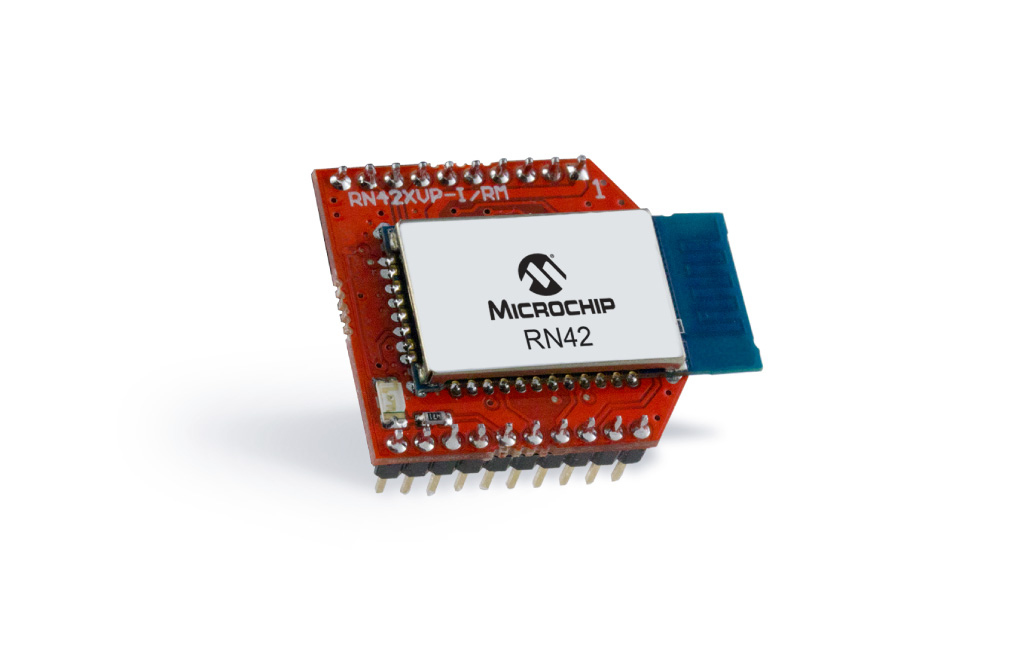

業界最小レベルの消費電力で動作する組み込み機器用途の Bluetooth (V2.1EDR) モジュールで、外部とはシリアル I/F で接続します。モジュール内部に各種プロファイルを統合しているため、モジュールのコントローラとして使用する MCU は、8-bit ～ 32-bit と用途に合わせ、幅広いレンジで選択が可能です。
特長
- TELEC 認証取得
- 低消費電力 (スリープ時 26uA@RN42)
- モジュール内蔵 Bluetooth スタック (SPP, DUN, HID, iAP, RFCOM, L2CAP, SDP)
- コントローラとの通信方式 UART or USB
- 世界で唯一、モジュール側でのiAP対応 (モジュール側での認証)
- 既にプロファイルスタックを持っている場合はHCIレベルでの使用が可能
アプリケーション
- 有線シリアル通信 RS232 の無線化 (SPP)
- iPhone、iPad、iPod 等の iOS 対応アクセサリ機器 (iAP)
- キーボード、コントローラ等の入力デバイス (HID)
- 既に持っているプロファイルの動作 (HCI)
- オーディオ機器 (RN52 にて対応)
仕様
| 型式 | RN42 | RN41 |
|---|---|---|
| スタック | Onboard | Onboard |
| v2.1 with EDR support | v2.1 with EDR support | |
| Max active links | 7 | 7 |
| 寸法 | 13.4 × 25.8 × 2 mm | 13.4 × 25.8 × 2 mm |
| Class radio | 2 (max. 30 meters) | 1 (max. 100 meters) |
| 取得認定 | TELEC, FCC, CE, IC, Bluetooth SIG | FCC, CE, IC, Bluetooth SIG (TELEC 取得中) |
| プロファイル | SPP, HID, HCI, iAP | SPP, HID, HCI, iAP |
| I/F | UART | UART |
| データ レート | 2.4kbits ～ 3Mbits/s | 2.4kbits ～ 3Mbits/s |
| 開発キット | RN-42-SM / RN-42-APL-EVAL | RN-41-SM / RN-41-APL-EVAL |
