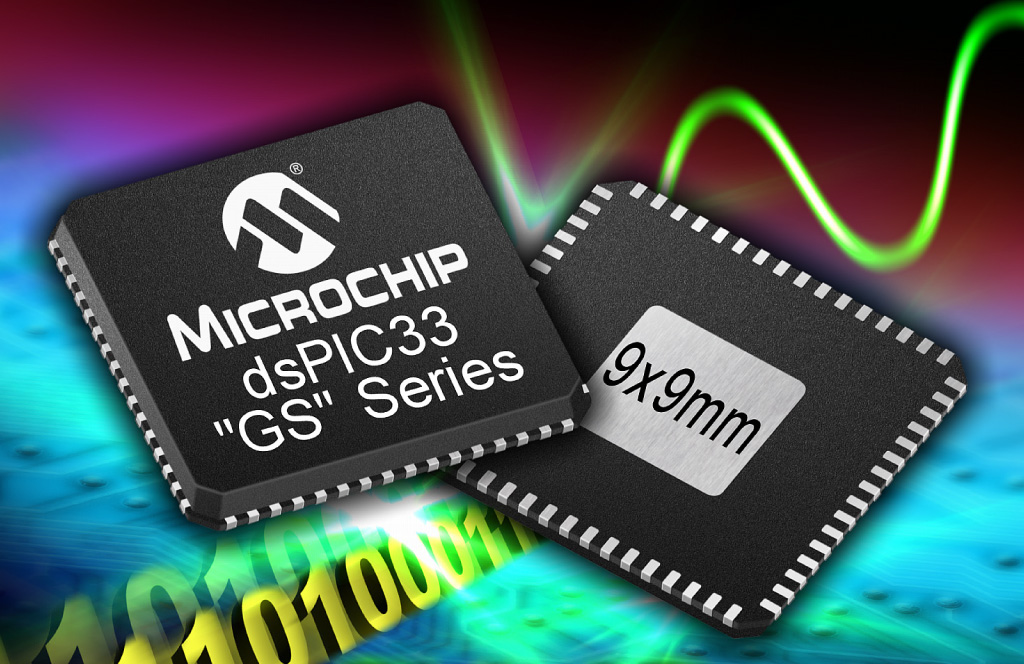

電力変換アプリケーションに高速で高精度のデジタル制御ループを実装するには、高性能 DSP エンジンと専用の周辺機能が必要です。マイクロチップ社の 16-bit dsPIC33F GS ファミリは、高性能のデジタル電源専用に設計されたオンチップ周辺機能を搭載しています。

特長
- 高速 PWM
- 高速 10-bit ADC
- アナログコンパレータ内蔵
- 18 ~ 100 pin パッケージ
- 低コスト
アプリケーション
- AC-DC コンバータ
- DC-DC コンバータ
- UPS
- インバータ
- インテリジェントバッテリ充電器
- 力率改善回路
- LED 照明
- HID 照明
- IH クッキングヒーター
- モーター制御
デジタル電源用途向け開発ボード
リファレンスデザイン
昇降圧型コンバータのドータボード
- DC+9 ~ +15V の入力電圧で動作
- 電源段に2つの同期整流降圧コンバータを実装
- 電源段に1つの昇圧コンバータを実装
- 3.3V/5V の降圧出力、20V の昇圧出力で全負荷動作
(個別または同時に全負荷動作可能)- 5V 出力1 @ 3A
- 3.3V 出力2 @ 3A
- 20V 出力3 @ 0.75A
- Explorer 16 開発ボードまたは 28-pin スタータ開発ボードとの接続
AC-DC
- アクティブ PFC 回路搭載
- 広範囲の入力電圧で動作:AC85 ~ 265V、45 ~ 65Hz
- 300W/12V の最大出力
- 3.3V と 5.5V 出力で個別または同時に全負荷動作が可能
- 3.3V 出力 @ 56A
- 5V 出力 @ 23A
- 全負荷で 0.99 の力率(AC110V/AC220V)
インターリーブ PFC
- 広範囲の入力電圧で動作:AC85 ~ 265V、45 ~ 65Hz
- 最大出力 350W の連続動作
- 最大 DC400V の出力電圧
- 0.998 の力率補正(全負荷/AC120V 入力時)
- 3% の電流全高調波歪 (ITHD)(全負荷、AC120V 入力時)
無停電電源装置(UPS)
- 高周波数設計
- 調整可能な充電電流
- 84% の効率
- 純正弦波出力による優れた全高調波歪み(THD <3%)
- 主電源からバッテリへの切り換え時間:<10ms
