マイクロチップ社はAndroid携帯およびタブレット (Android OS) などのアクセサリー開発向けに、世界初の開発キットをリリースしました。マイクロチップ社が提供する16ビットPIC24F (USB) を搭載した開発キット、PICkit 3デバッカ/プログラマ、無償ライブラリーは、より簡単に開発することができ、お客様の早期製品化をサポートいたします。
概要
- USBOTG 搭載 16-bit/32-bit IC でサポート
- ロイヤリティ/ライセンスフリーのライブラリー
- 最小 28-pin の XLP 低消費 PIC
- 安価な開発環境 (PICkit 3)
- MPLAB C コンパイラ (60日無償版)
*60日を越えると最適化機能制限のみ

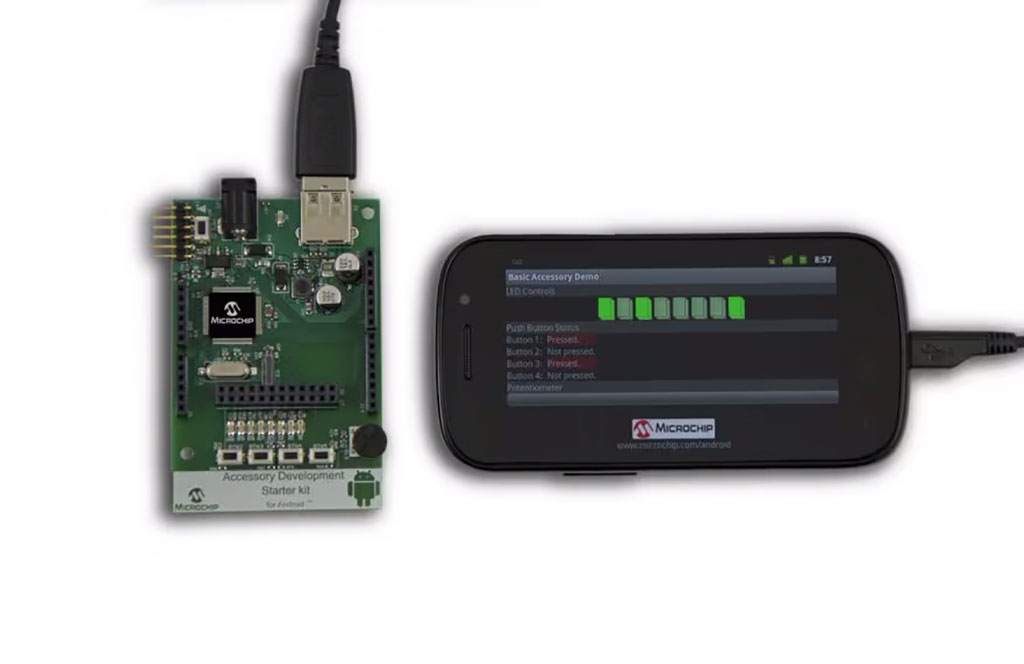

開発キット：DM240415
- PIC24F 256GB110 搭載 (USB-OTG)
- Android OS v2.3.4 以降サポート
- Android デバイスとの USB (Type A) コネクタ
- ボタン、LED、ポテンショメータ
- 試作や拡張のための I/O ヘッダー
- PICkit 3 接続コネクタ
仕様
| 型番 | ピン数 | Flash メモリ |
RAM メモリ |
I/O | パッケージ | A/D コンバータ |
コンパレータ | UART | SPI | I2C | PPS | MAX Speed [MIPS] |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pin | KByte | KByte | Pin | CH | Bit | CH | CH | CH | CH | ||||
| PIC24FJ32/ 64GB002 (XLP) |
28 | 32/64 | 8 | 21 | 28-SPDIP, SOIC, SSOP, QFN |
9 | 10 | 3 | 2 | 2 | 2 | 〆 | 16 |
| PIC24FJ32/ 64GB004 (XLP) |
44 | 32/64 | 8 | 35 | 44-TQFP, QFN |
13 | 10 | 3 | 2 | 2 | 2 | 〆 | 16 |
| PIC24FJ64/128/ 192/256GB106 |
64 | 64/128/ 192/256 |
16 | 51 | 64-TQFP, QFN |
16 | 10 | 3 | 4 | 3 | 3 | 〆 | 16 |
| PIC24FJ64/192/ 256GB108 |
80 | 64/192/ 256 |
16 | 65 | 80-TQFP | 16 | 10 | 3 | 4 | 3 | 3 | 〆 | 16 |
| PIC24FJ64/128/ 192/256GB110 |
100 | 64/128/ 192/256 |
16 | 83 | 100-TQFP | 16 | 10 | 3 | 4 | 3 | 3 | 〆 | 16 |
| PIC24EP512GU810 | 100 | 512 | 53 | 83 | 100-TQFP | 32 | 12 | 3 | 4 | 4 | 2 | 〆 | 60 |
※ 32-bit PIC32 USB-OTG シリーズもサポート。
Microchip 社は Apple 社の MFi Program にも参加しており、PIC マイコンによる各種開発ボードを準備しております。ご検討の際には、是非お気軽にお問合せください。
