低消費電力 LCD アプリケーションに最適 PIC16F19197 ファミリ

PIC16F19197 ファミリは、液晶ディスプレイ（LCD）アプリケーションの設計を簡単にする機能を豊富に備えているとともに、IDLE および DOZE モード等の省電力機能により、デバイス性能と消費電力の最適化も可能で、バッテリ動作機器にも適した低消費電力のマイクロコントローラです。

特長

最大 360 セグメントに対応した LCD コントローラ
リアルタイムクロック/カレンダ（RTCC）
PMD（Peripheral Module Disable）により周辺機能を個別に OFF
mTouch^® 静電容量式センシング
ペリフェラルピンセレクト

アプリケーション

計測機器
医療機器
ウェアラブル機器

資料ダウンロード

PIC16F19197 ファミリデータシート（英文）PDF － 5.25 MB

LCD Explorer Demonstration Board イントロシート（英文）PDF － 631.77 KB

製品ハイライト

LCD 駆動チャージポンプ内蔵で、バッテリ電圧が低下しても LCD 画面のコントラストを維持
12-bit 演算器付 A/D コンバータで堅牢なタッチボタンおよびスライダを容易に実装可能
MPLAB Code Configurator（MCC）でサポートされているため、周辺機能の設定を GUI で容易に実現

ファミリーラインアップ

製品	PIC16(L)F19155	PIC16(L)F19186	PIC16(L)19197
ピン数	28	48	64
Flash [KB]	14	28	56
RAM [B]	1024	2048	4096
EEPROM [B]	256	256	256
汎用 I/O ピン	24	39	59
12-bit ADC [CH]	20	43	45
コンパレータ	2	2	2
8/16 ビットタイマ	2/2	2/2	2/2
CCP/10 ビット PWM	2/2	2/2	2/2
EUSART/I2C/SPI	2/1/1	2/1/1	2/1/1
PPS/PMD	Y/Y	Y/Y	Y/Y
LCD セグメント数	96	248	360

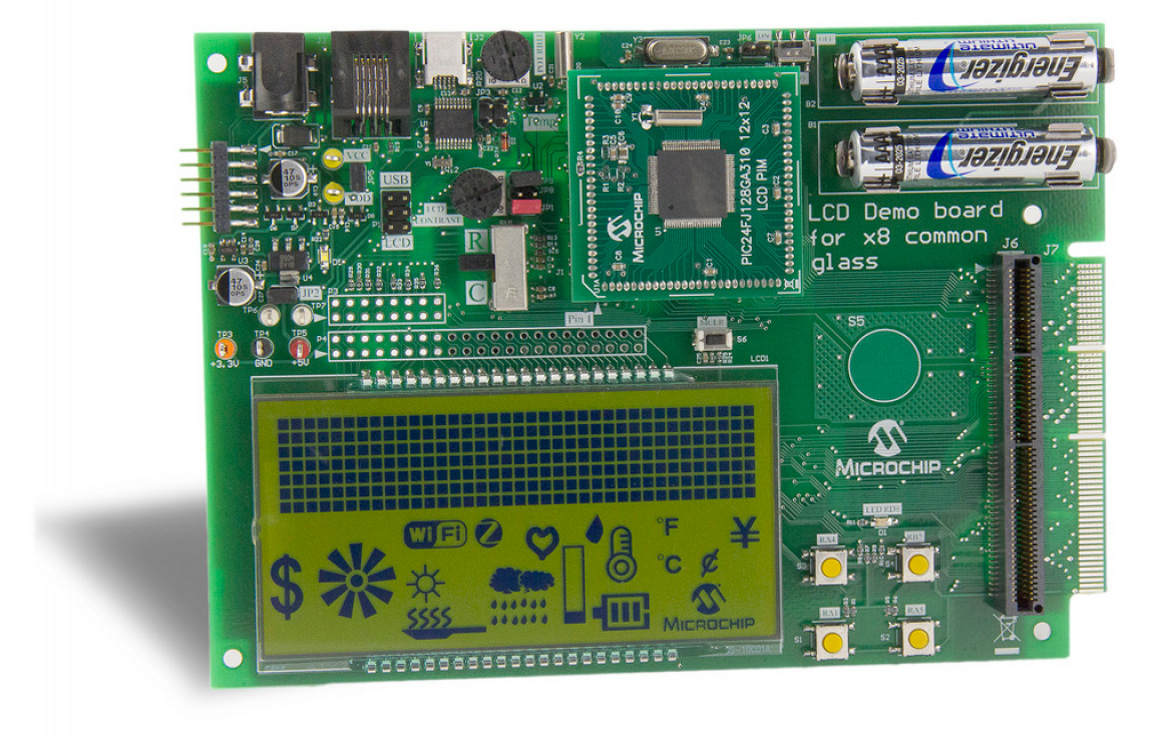

LCD Explorer XLP 開発ボード

PIC16F19197 ファミリの開発プラットフォームとして、Microchip 社の×8コモンセグメント LCD ドライバをサポートする LCD Explorer XLP 開発ボードが用意されています。本ボードは、。外部/内部抵抗ラダー、チャージポンプバイアスコンデンサ、プッシュボタン４個、mTouch 静電容量式センシングボタン1個、アナログポテンショメータ、温度センサを実装済みです。
