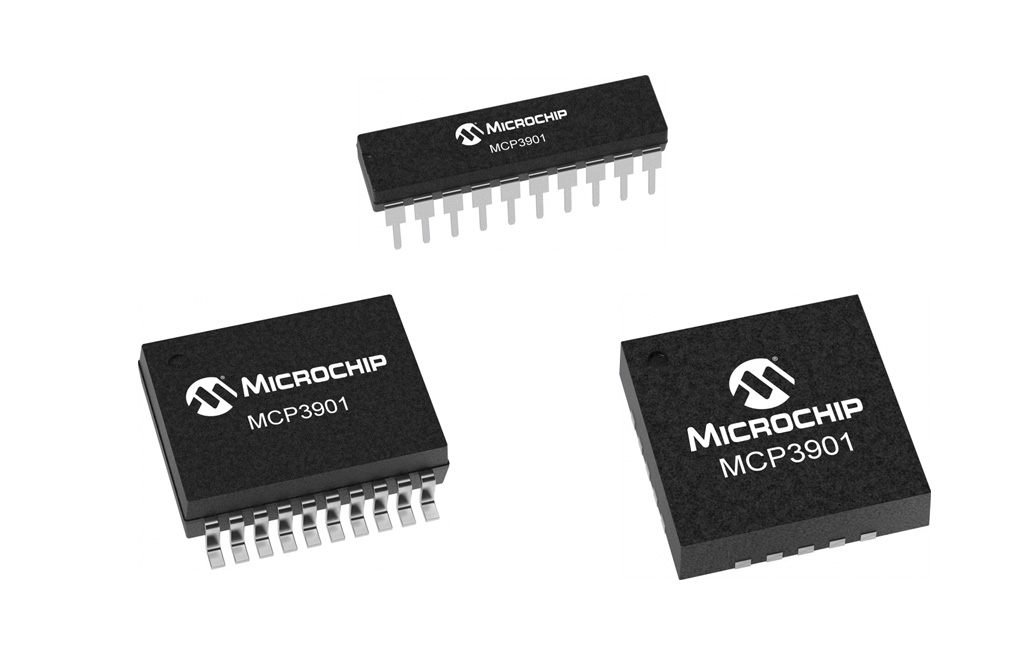

MCP3901 は、2ch デルタ－シグマ ADC、2ch PGA、位相遅延補正機能、リファレンス電圧及び SPI インターフェースを持つアナログ・フロントエンド製品です。内部レジスタにて 16-bit 又は 24-bit の分解能やゲイン、位相遅延補正、サンプリングレート比など各種モード設定が可能です。また、内部 ADC にリニアリティの改善やスプリアス信号の抑圧、相関ノイズの低減などに対応したディザ回路が構成されており、個々の ADC に対し有効/無効の設定が可能です。
MCP3901 概要
- 16-bit/24-bit 分解能
- 2ch ADC+PGA
- 最大ゲイン：32 V/V
- 内部リファレンス：2.37v±2%
※ 外部リファレンス設定可 - データレート：64Ksps
- 91dB SIND, -104dB THD, 109dB SFDR（デイザ有効時）
- 消費電力：14mW（typ）@5v
- シャットダウン電流：2μA 以下
- 20MHz SPI インターフェース、アドレスオプション（型番指定）
- 動作温度範囲：-40℃ ～ +85℃
- 動作電圧
AVDD：4.5V ～ 5.5V
DVDD：2.7V ～ 5.5V - 20-pin SSOP、20-pin QFN パッケージ
