近年では、電源のデジタル化に注目が集まっておりますが、マイクロチップ テクノロジー社からデジタル電源向けに特化した新製品がリリースされました。従来のデジタル電源向け dsPIC30F よりローコストになり、ハイパフォーマンスで消費電力も小さくなった dsPIC33F ではよりデジタル電源化が現実的となります。
特長
- 動作電圧：3.0 ～ 3.6V
- 動作スピード：最大 40 MIPS
- DSP エンジン内蔵
- 柔軟なクロックオプション
アプリケーション
- AC-DC コンバーター
- 自動車用 HID
- バッテリー充電器
- DC-DC コンバーター
- デジタル照明
- 誘導加熱調理器
- LED バラスト
- 再生可能エネルギー/純正正弦波インバーター
- 無停電電源装置（UPS）
資料ダウンロード
dsPIC33F GS シリーズ データシート（英文）PDF － 5.01 MB

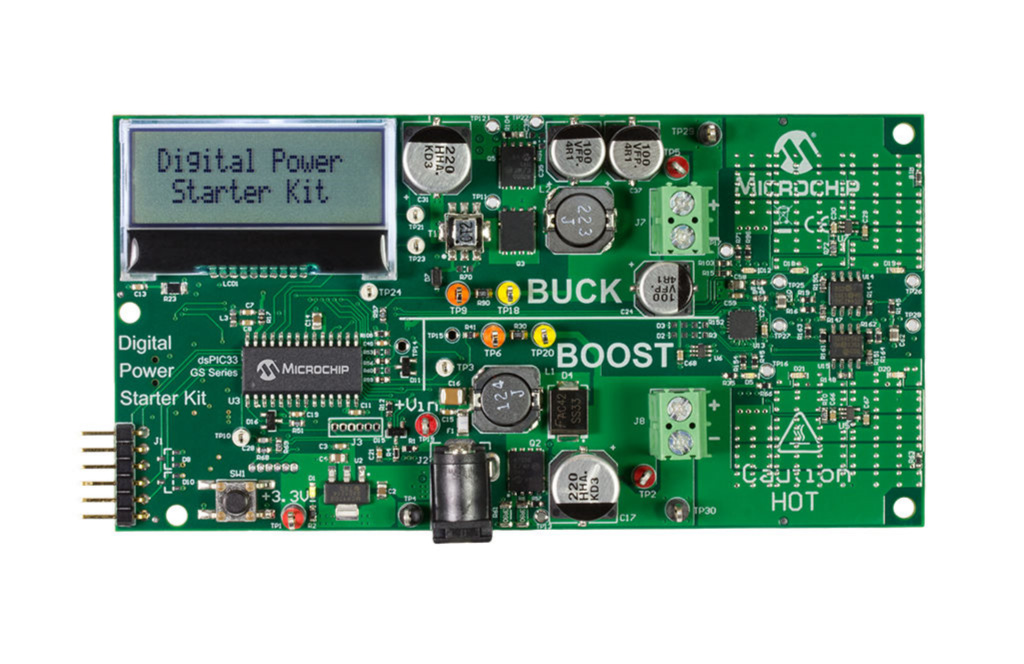

開発サポートツール
- 16-bit マイコン用評価ボード Explorer 16（DM240001）
- Explorer 16 に組み込むドータボード（AC164133）
- dsPIC33FJ16GS504 プラグインモジュール（MA330020）
-
MPLAB® Mindi™ アナログシミュレータツール
（仕様を入力すると回路図やソフトウェアも出力）
デジタル電源向け周辺機能
- 電源用高速 PWM
- 最小 1nS 分解能
- 一般的なトポロジーを全てサポート
- PWM モジュールから ADC への自動サンプルトリガー
- 高速 AD コンバータ
- 最大 4Msps
- 10-bit 分解能
- 高度なサンプルトリガー能力
- 高速アナログコンパレータ
- 最大 4Ch のコンパレータ内蔵
- 10-bit DAC リファレンス出力
- PWM や ADC へ直接エラー信号を出力
汎用周辺機能
- 16-bit タイマー
- シリアル通信
- UART
- SPI
- I2C
- ペリフェラルピンセレクト（PPS）機能
dsPIC33F SMPS ファミリ
| デバイス | ピン数 | フラッシュ メモリ |
RAM (bytes) |
16-bit タイマー |
汎用 PWM |
電源用 PWM |
ADC 10-bit 2/4 Msps |
コンパレータ | パッケージ |
|---|---|---|---|---|---|---|---|---|---|
| dsPIC33FJ06GS101 | 18 | 6 | 256 | 2 | 1 | 4 | 6 | — | SOIC |
| dsPIC33FJ06GS102 | 28 | 6 | 256 | 2 | 1 | 4 | 6 | — | SPDIP/SOIC/QFN-S |
| dsPIC33FJ06GS202 | 28 | 6 | 1K | 2 | 1 | 4 | 6 | 2 | SPDIP/SOIC/QFN-S |
| dsPIC33FJ16GS402 | 28 | 16 | 2K | 3 | 2 | 6 | 8 | — | SPDIP/SOIC/QFN-S |
| dsPIC33FJ16GS404 | 44 | 16 | 2K | 3 | 2 | 6 | 8 | — | QFN/TQFP |
| dsPIC33FJ16GS502 | 28 | 16 | 2K | 3 | 2 | 8 | 8 | 4 | SPDIP/SOIC/QFN-S |
| dsPIC33FJ16GS504 | 44 | 16 | 2K | 3 | 2 | 8 | 12 | 4 | QFN/TQFP |
