マイクロチップ社はユニークな製品ライナップで Ethernet ソリューションを展開中。
特長
- 全ての製品にて省スペース化を実現
- TCP/IP のプロトコルスタックを C ソースで無償提供
- 様々なアプリケーションで遠隔モニター、操作を可能にします。
![マイクロチップ社 Ethernet ソリューション マイクロチップ社 Ethernet ソリューション](/files/components/microchip/ethernet_solutions/microchip_ethernet-solutions.jpg)

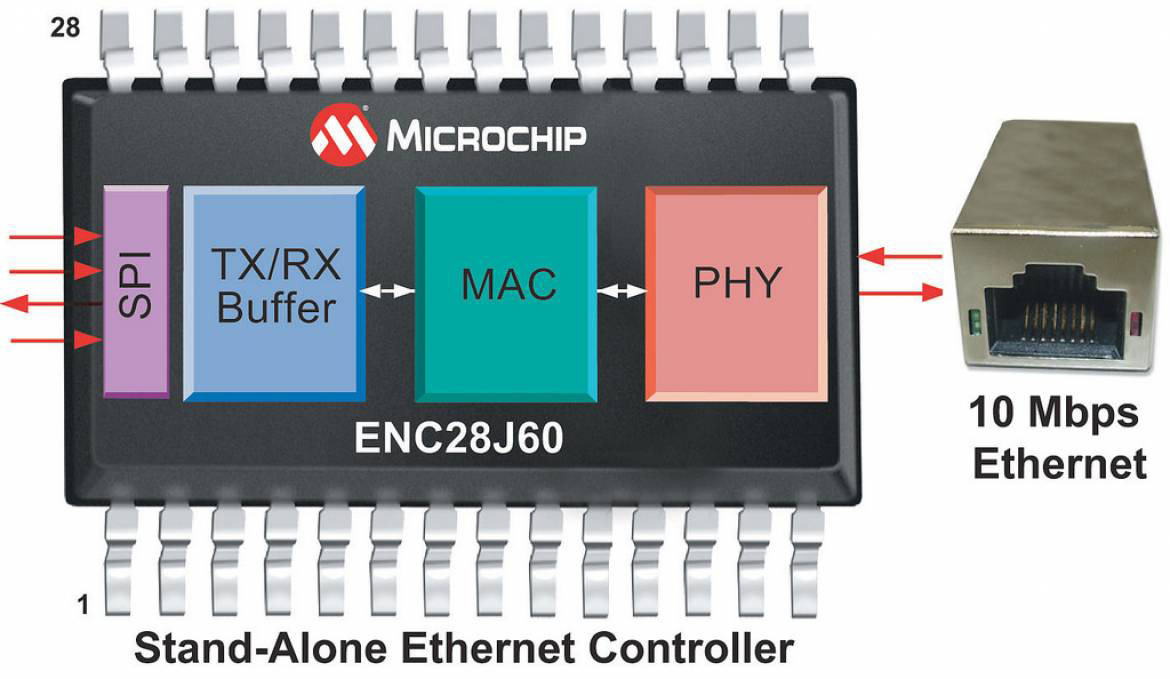

10BASE-T (MAC/PHY) 内蔵のスタンドアロンコントローラ
ENC28J60 シリーズ
- HOST マイコンとの通信はSPI通信
- TCP/IP スタック無償提供 (HOST マイコン用)
- 8KB の Ethernet Buffer (Tx/Rx )
- 小型パッケージ : 28-pin DFN パッケージも準備
![10BASE-T (MAC/PHY) 内蔵のスタンドアロンコントローラ回路図 10BASE-T (MAC/PHY) 内蔵のスタンドアロンコントローラ回路図](/files/components/microchip/ethernet_solutions/microchip_enc28j60.jpg)
10BASE-T (MAC/PHY) 内蔵の 8-bit ワンチップマイコン
PIC18F97J60 シリーズ (10 MIPS)
- 8Bit マイコンに内蔵の為、直接パルストランス内蔵ジャックで Ethernet に接続可能
- TCP/IP スタック無償提供
- 8KB の Ethernet Buffer (Tx/Rx)
- ライナップは9品種:64-pin ~ 100-pin
![PIC18F97J60 シリーズ PIC18F97J60 シリーズ](/files/components/microchip/ethernet_solutions/microchip_pic18f97j60.jpg)

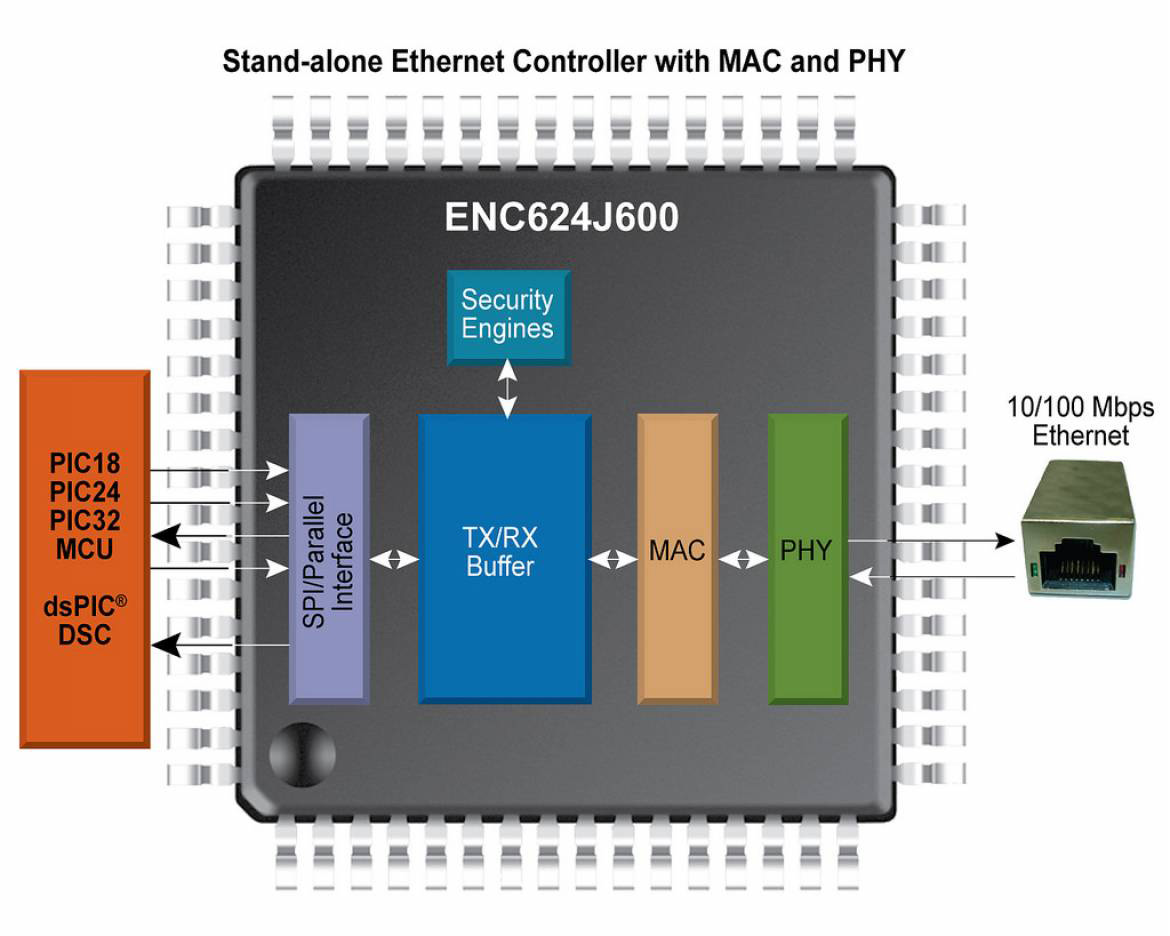

10/100BASE (MAC/PHY) 内蔵のスタンドアロンコントローラ
ENC624J600 シリーズ
- HOST マイコンとの通信は、SPI/パラレル通信 (8ビット・16ビット)
- 44-pin/64-pin パッケージで小型化を実現
- TCP/IP スタック無償提供 (HOST マイコン用)
- 24KB の Ethernet Buffer (Tx/Rx)
- ハードウエアセキュリティーエンジン搭載
![ENC624J600 シリーズ ENC624J600 シリーズ](/files/components/microchip/ethernet_solutions/microchip_enc624j600.jpg)
10/100 Ethernet MAC 内蔵の 32-bit ワンチップマイコン
PIC32MX6/MX7 シリーズ
- 10/100 Ethernet MAC (IEEE802.3) に対応
- 外付け PHY とは、MII または RMII で接続
- Ethernet Buffer (Tx/Rx) は内蔵の SRAM を使用
- 64-pin/100-pin パッケージ
- USB OTG や CAN、シリアル通信の入った多彩なインターフェース
- TCP/IP スタック無償提供
![PIC32MX6/MX7 シリーズ PIC32MX6/MX7 シリーズ](/files/components/microchip/ethernet_solutions/microchip_pic32mx6-mx7.jpg)
