Flyback/Boost/Cuk/SEPIC 回路方式に対応マイコン内蔵アナログ電源コントローラ MCP19114/5

Microchip 社の多彩なインテリジェント電力変換ソリューションラインナップに Flyback, Boost, Cuk, SEPIC 回路方式をサポートした MCP19114/5 がリリースしました。この新製品は PWM コントローラ,ローサイド MOSFET ドライバアーキテクチャ、中電圧 LDO および小型マイクロコントローラで構成されており、アナログベースのコントローラが持つ電力変換性能を備えながら、完全なデジタル電源ソリューションに迫る柔軟性を実現しています。

特長

シングルチャンネル
Vin レンジ: 4.5v～42.0V
Flyback, boost, SEPIC, Cuk など回路方式をサポート
ローサイドゲートドライバ
- 5V ゲートドライブ: 0.5A シンク/ソース電流
- 10V ゲートドライブ: 1.0A　シンク/ソース電流
疑似共振または固定周波数動作モードをサポート
完全プログラマブルMCUコア (PIC16 コア)
- MPLAB X の GUI 環境で構成可能
- FLASH 4KWords, RAM 256Bytes
- 保護機能（デッドタイム/ULVO/OVLO 等調整可）
- スイッチング周波数: 31.25KHz ～ 2.0MHz
- 最大 12 の汎用 I/O
- I2C 通信インターフェース
消費電流
- 静止電流: 5mA (typ)
- Sleep 電流: 30μA (typ)
動作温度範囲: -40℃～+125℃
パッケージ
- 24 pin-QFN（MCP11914）4×4mm
- 28 pin-QFN（MCP11915）5×5mm

開発ツール

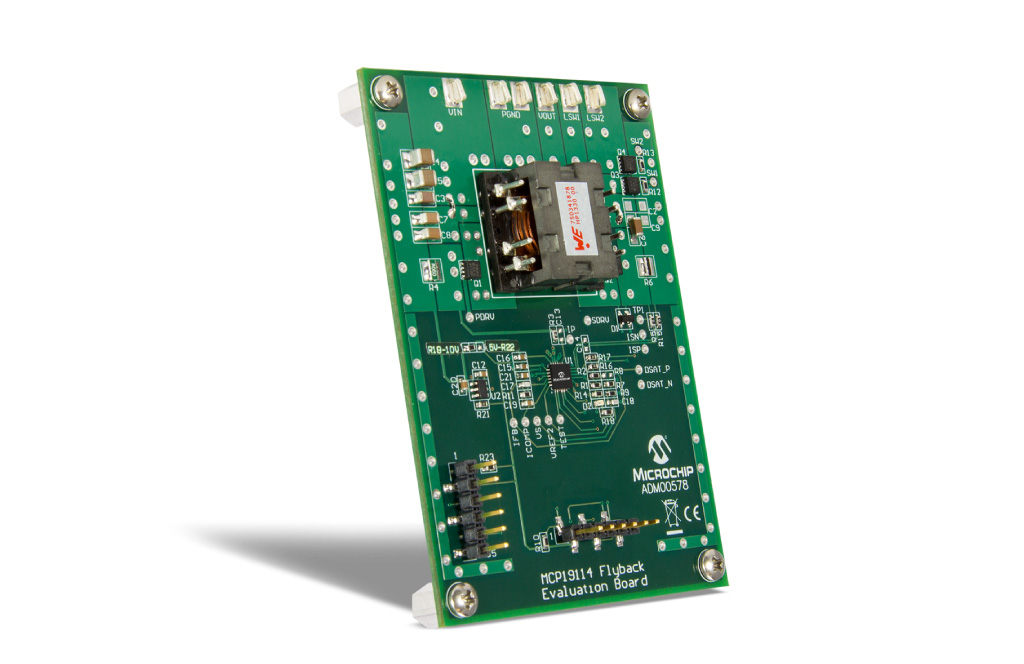

評価ボード ADM00578（MCP19114 搭載）	8V ～ 14V の入力で 0V ～ 50V を出力する Flyback 回路設計の評価
MPLABX IDEプラグイン GUI（Free）	容易な電源ファームウェアの開発が可能
デザインアナライザ（Free）	Excel を使った電源設計ツールです。
